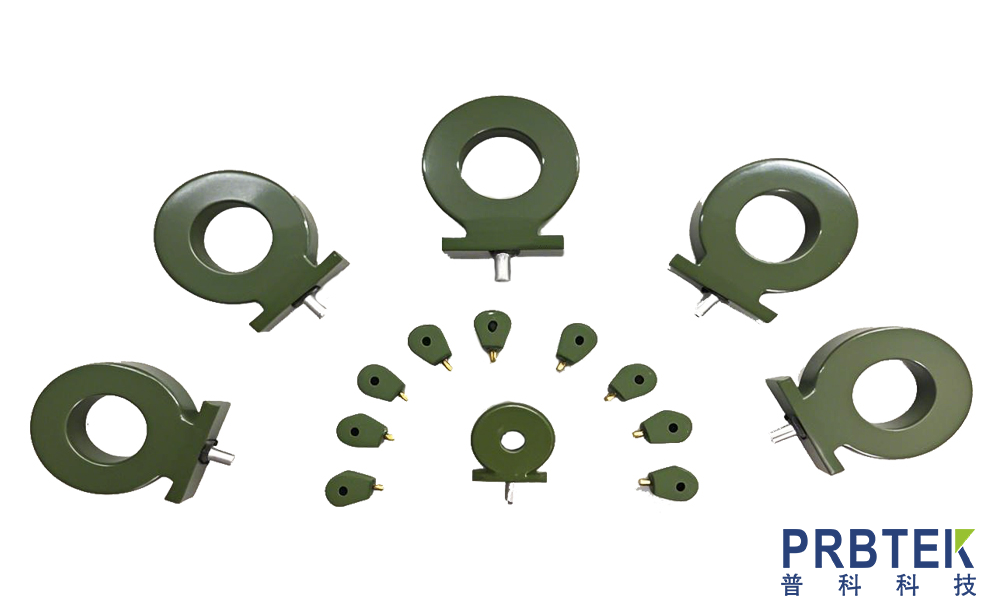

普科科技PRBTEK電流互感器PK系列使用方法及注意事項

普科科技PRBTEK的PK系列電流互感器作為電力與電子測量領域的核心器件，基于電磁感應原理，以非接觸式測量方式與示波器、數據采集卡等設備協同作業。通過既定變比（如1:1000、1:10000 等）將被測電路中的大電流線性轉換為可測量的小電流信號，實現測量回路與被測電路之間高達數千伏的電氣隔離，有效防止高壓竄入測量端，不僅消除了測試設備對被測系統的負載效應，更構筑起保障人員安全與設備穩定運行的關鍵防線。在技術性能層面，電流互感器具備卓越的寬頻帶響應能力，其工作頻率范圍可覆蓋從0.1Hz至數MHz，能夠精準捕捉納秒級上升沿的瞬態脈沖信號，以及開關電源中MHz級載波電流等周期性高頻信號。配合高速采樣示波器，可完整還原電流波形的時域細節，精確測量幅值、脈寬、上升/下降時間等關鍵參數。同時，其擁有毫安級分辨率的高靈敏度，配合低噪聲前端設計，即使面對微安級微弱電流信號也能清晰檢測；納秒級的信號傳輸延遲，確保了對電流波形快速變化的實時追蹤，避免信號失真，滿足射頻功率放大器、雷達發射機等對時序精度要求嚴苛的高頻電路測試需求。電流互感器廣泛應用于軍工領域的武器系統瞬態功率分析、醫療設備研發中的高頻電流監測，以及工業與科研中新能源汽車電機控制、高速通信芯片供電網絡的電流特性研究等場景，是高頻與脈沖電流精密測量的核心器件。

一、使用方法

1.使用前準備

• 仔細閱讀本產品使用說明書，熟悉產品的功能、技術指標、使用方法及注意事項。

• 檢查產品外觀是否有損壞，接口是否完好，確保產品無故障。

• 根據測量需求，確認所選用的 pk 系列電流互感器型號是否符合被測電路的參數要求，如最大峰值電流、輸入輸出比等。

2.連接被測電路

• 在將被測電路接入探頭之前，務必先關閉被測電路，以防止觸電和設備損壞。

• 根據產品接口類型（如 BNC、SMA、WD-2Z 等），將電流互感器的輸出端與示波器、數據采集卡等測量設備正確連接。

• 按照被測電路的連接方式，將被測導線穿過電流互感器的穿心孔（若為開合式，需打開互感器，放入導線后閉合）。確保導線在穿心孔內位置正確，避免接觸不良或影響測量精度。

（1）開始測量

• 確認所有連接無誤后，打開被測電路。

• 操作測量設備（如示波器、數據采集卡等），按照測量設備的使用方法進行設置，以獲取被測電流的相關數據，如電流波形、幅值、脈寬等。

• 在測量過程中，密切關注測量設備顯示的數據，確保測量正常進行。

（2）測量結束

• 測量結束后，應先關閉被測電路，再小心取走電流互感器探頭。

• 斷開電流互感器與測量設備的連接，整理好設備和導線。

二、注意事項

1.用電安全

• 請小心注意觸電危險，嚴格留意最高輸入電壓，切勿超出規定范圍使用。電流互感器雖然能實現電氣隔離，但仍需警惕高壓風險，避免直接接觸高壓部分。

• 操作過程中，應使用絕緣良好的工具，穿戴好絕緣防護用品（如絕緣手套、絕緣鞋等）。

2.使用環境

• 嚴禁在潮濕環境下或者存在易爆風險的場所使用本產品。潮濕環境可能導致設備短路，易爆場所可能引發爆炸等危險事故。

• 應將產品放置在通風良好、無腐蝕性氣體、無強電磁干擾的環境中使用，以保證測量精度和設備壽命。

3.操作流程

• 嚴格遵守 “在將被測電路接入探頭之前，務必先關閉被測電路；測量結束后，應先關閉電路，再取走探頭” 的操作流程，這是保障人身安全和設備穩定的關鍵。

• 不要隨意拆卸、改裝電流互感器，以免破壞產品結構和性能，導致測量誤差或安全隱患。若產品出現故障，應聯系專業維修人員進行處理。

4.其他

• 不同型號的 pk 系列電流互感器具有不同的技術指標，如 PK-110 脈沖電流互感器最大峰值電流為 5000A，前沿上升時間為 50ns；PK-4100 脈沖電流互感器最大峰值電流為 500A，輸入輸出比為 1A:1V 等，在使用時需根據具體型號的技術指標進行操作，不得超范圍使用。例如，PK-2100 最大有效電流為 50A，就不能用于測量有效電流超過 50A 的電路。

• 若未遵循本說明書操作，可能導致機器保護功能受損。對于因違反注意事項而引發的人身安全問題，本公司不承擔任何責任。

請您嚴格遵守以上使用方法與注意事項，以確保普科科技 pk 系列電流互感器能安全、穩定、精準地為您服務。如有任何疑問，歡迎聯系本公司客服咨詢。
