羅氏線圈與示波器的正確設置方法

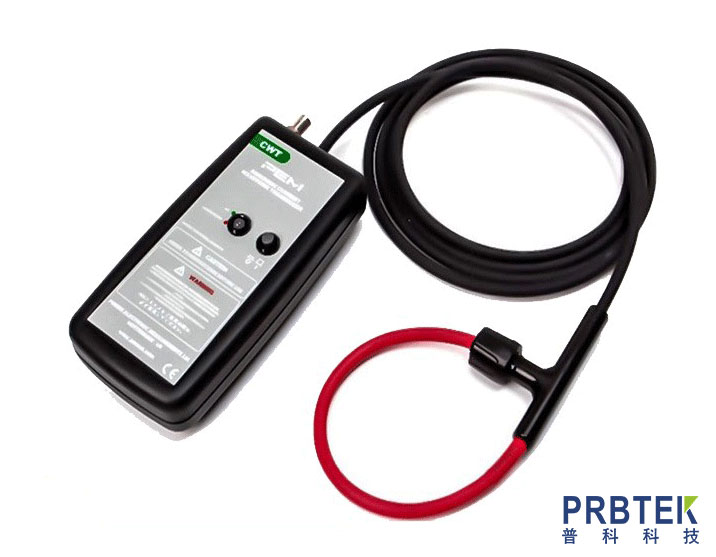

羅氏線圈作為一種高精度的電流測量器件，常與示波器配合使用以實現對交變電流的實時監測與分析。由于羅氏線圈輸出的是與電流變化率相關的電壓信號，其與示波器的連接和參數設置需要遵循特定規范，才能獲得準確的測量結果。以下將詳細介紹羅氏線圈與示波器的設置流程及注意事項。

一、前期準備：了解羅氏線圈的特性

在進行設置前，需明確羅氏線圈的核心參數，這是后續示波器設置的基礎：

轉換系數（K）：?jiǎn)挝粸?A/V，表示線圈輸出 1V 電壓對應的被測電流值，該參數通常由廠家提供。

帶寬范圍：羅氏線圈有特定的頻率響應范圍，需與示波器帶寬匹配，避免測量失真。

輸出方式：部分羅氏線圈內置積分器，可直接輸出與電流成正比的電壓信號；無內置積分器的則需外接積分器，將電流變化率信號轉換為電流信號。

二、硬件連接步驟

1.連接信號輸出線
將羅氏線圈的信號輸出端通過專用電纜連接至示波器的通道輸入接口（如 CH1 或 CH2）。若線圈需要外接積分器，需先將線圈輸出連接至積分器輸入端，再將積分器輸出連接到示波器。

2.接地處理
確保羅氏線圈、積分器（若使用）和示波器的接地端共地，減少干擾信號?？赏ㄟ^專用接地線將各設備的接地端子連接至同一接地樁。

3.供電檢查
部分有源羅氏線圈或積分器需要外部供電，需按照設備說明連接合適的電源（如直流 5V 或 12V），并確認供電穩定。

三、示波器參數設置

1.通道選擇與耦合方式

在示波器上選擇連接羅氏線圈的通道，將耦合方式設置為 “交流（AC）” 或 “直流（DC）”：

測量直流或低頻電流時用 “DC” 耦合，可保留信號中的直流分量。

測量高頻交變電流或需過濾直流干擾時用 “AC” 耦合。

2.量程設置
根據被測電流的預估范圍和羅氏線圈的轉換系數，設置示波器的垂直量程（Volt/div）。例如，若被測電流最大為 100A，線圈轉換系數為 10A/V，則示波器需至少能顯示 10V 信號，可將量程設為 2V/div（此時屏幕滿量程為 10V，對應 100A）。

3.時基設置
依據被測電流的頻率設置水平時基（Time/div），使屏幕上能顯示 2-3 個完整的信號周期，便于觀察波形細節。例如，測量 50Hz 交流電時，時基可設為 10ms/div（屏幕滿量程為 10 格，對應 100ms，可顯示 5 個周期）。

4.觸發設置
選擇 “邊沿觸發” 模式，觸發源設為連接羅氏線圈的通道，觸發電平調整至信號幅值的 1/3-1/2 處，確保波形穩定顯示。若信號較弱，可適當降低觸發靈敏度。

5.帶寬限制（可選）
若示波器帶寬遠高于羅氏線圈的帶寬，可開啟示波器的帶寬限制功能（如限制在 100MHz），減少高頻噪聲干擾。

四、校準與數據讀取

1.校準系數輸入
部分高端示波器支持 “測量單位轉換” 功能，可直接輸入羅氏線圈的轉換系數（如 10A/V），使示波器屏幕上直接顯示電流值（A/div），無需手動計算。操作路徑通常為：“Measure”→“Cursor”→“Unit Conversion”，輸入系數后，光標測量結果將以電流單位（A）顯示。

2.手動計算方法
若示波器不支持單位轉換，可通過以下公式計算被測電流：
被測電流（A）= 示波器測量電壓值（V）× 轉換系數（K，A/V）
例如，示波器測得信號峰峰值為 5V，轉換系數為 20A/V，則被測電流峰峰值為 5×20=100A。

3.波形分析
利用示波器的測量功能（如峰值、有效值、頻率等），直接讀取信號的關鍵參數。對于非正弦電流，需注意有效值計算是否符合實際需求（示波器默認有效值計算適用于正弦波，非正弦波需手動校準）。

五、干擾抑制與測量優化

屏蔽處理：羅氏線圈易受電磁干擾，可將線圈與被測導體平行放置，減少與其他帶電體的距離；必要時為線圈加裝金屬屏蔽罩，并將屏蔽罩接地。

探頭衰減設置：若使用示波器探頭（部分連接需通過探頭轉接），需確認探頭衰減比（如 1:1 或 10:1），并在示波器中對應設置，避免測量值偏差。

平均化功能：測量噪聲較大的信號時，可開啟示波器的 “平均” 顯示模式（如平均 16 次或 32 次），平滑波形以提高測量精度。

六、常見問題與解決方法

波形失真：可能是示波器帶寬低于線圈帶寬，或積分器參數不匹配，需更換更高帶寬的示波器或調整積分器設置。

信號微弱：檢查線圈與被測導體的耦合是否緊密（羅氏線圈需環繞導體），或增大示波器量程。

干擾嚴重：重新檢查接地是否良好，遠離強電磁源（如變壓器、電機），或使用帶屏蔽的電纜。

通過以上步驟，可實現羅氏線圈與示波器的正確連接和設置，確保電流測量的準確性和可靠性。實際操作中需結合具體設備參數和被測信號特性，靈活調整設置以獲得最佳測量效果。
