使用示波器探頭測量紋波的具體操作方法

在電子測量領域，示波器憑借其直觀顯示波形的特點，成為測量紋波的常用工具，而示波器探頭作為連接示波器與被測電路的關鍵部件，其使用方法直接影響紋波測量的準確性。下面詳細介紹使用示波器探頭測量紋波的具體操作方法。

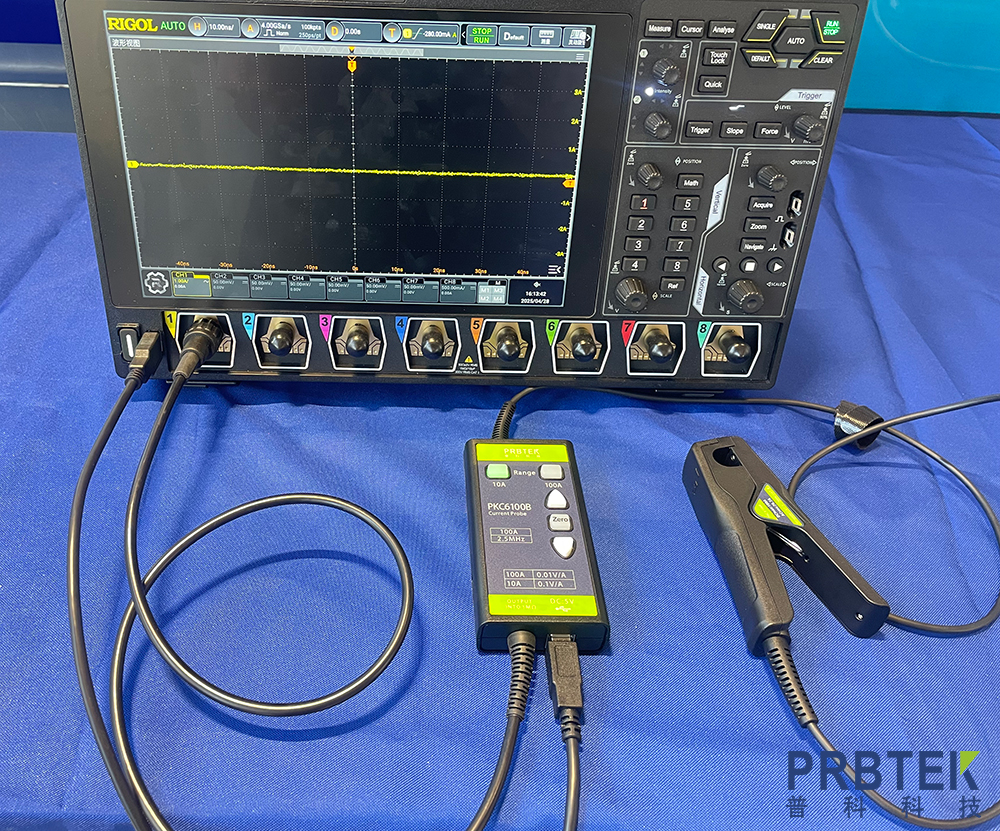

探頭的選擇與檢查

探頭類型選擇

測量紋波時，應根據被測電源的特性和紋波的大致范圍選擇合適的探頭。對于一般的直流電源紋波測量，10:1 衰減的無源探頭是比較常用的選擇。這種探頭具有較高的輸入阻抗，能減少對被測電路的影響，同時其帶寬也能滿足大多數中低頻紋波的測量需求。如果測量的紋波頻率較高，如開關電源產生的高頻紋波，則可以考慮使用有源探頭，有源探頭具有更寬的帶寬和更低的輸入電容，能更準確地捕捉高頻信號。

探頭性能檢查

在使用探頭之前，需要對其性能進行檢查。首先觀察探頭的外觀，查看探頭線是否有破損、斷裂的情況，探頭的探針是否完好，探頭與示波器的連接接口是否干凈、無損壞。其次，可以進行簡單的校準測試，將探頭連接到示波器的校準信號輸出端，觀察示波器上顯示的波形是否正常，如方波的上升沿是否陡峭、幅度是否準確等，以此判斷探頭是否處于正常工作狀態。

測量電路的連接

被測電源準備

將被測直流電源接通，使其處于正常工作狀態，等待電源輸出穩定。在連接探頭之前，要確認電源的輸出電壓值，避免因電壓過高損壞探頭或示波器。

探頭連接方式

連接探頭時，要注意探頭的正負極與電源輸出端的正負極相對應。將探頭的探針連接到電源的正極輸出端，探頭的接地夾連接到電源的負極輸出端（即接地端）。特別重要的是，探頭的接地線要盡量短。因為接地線過長會形成較大的接地環路，容易引入外界的電磁干擾，導致測量到的紋波波形失真。可以使用探頭自帶的短接地線或?qū)Ｓ玫慕拥貜椈?，以縮短接地路徑，降低干擾影響。如果電源輸出端有專用的測量端子，應優先連接到測量端子上，以保證連接的穩定性。

示波器參數設置

觸發設置

觸發方式選擇直流觸發，確保示波器能夠穩定地顯示紋波波形。觸發源選擇連接探頭的通道，觸發電平設置在合適的位置，使波形能夠穩定顯示而不會出現滾動或閃爍的情況。

時基設置

時基的設置要根據紋波的大致頻率來確定。如果預計紋波頻率較低，如 50Hz 或 100Hz 的工頻紋波，可以將時基設置為較大的值，如 10ms/div，以便清晰地觀察到多個周期的波形。如果是高頻紋波，如幾十 kHz 甚至更高頻率，則需要將時基設置為較小的值，如 1μs/div 或更小，以顯示出波形的細節。

垂直靈敏度設置

垂直靈敏度的設置要使紋波的幅度能夠在示波器屏幕上清晰地顯示出來。一般來說，將紋波的峰峰值控制在屏幕高度的 1/3 到 2/3 之間較為合適。例如，如果預計紋波峰峰值在 10mV 左右，可以將垂直靈敏度設置為 2mV/div，這樣可以更準確地讀取紋波的幅度。同時，要注意示波器的輸入耦合方式選擇交流耦合，因為交流耦合可以隔除直流分量，只顯示交流的紋波信號，便于觀察和測量。

紋波數據的讀取與記錄

波形觀察與參數識別

在示波器屏幕上穩定顯示紋波波形后，仔細觀察波形的形狀、頻率和幅度等特征。紋波的峰值是指波形的最高點與基線（直流分量）之間的差值，峰峰值是指波形最高點與最低點之間的差值，這兩個參數是衡量紋波大小的重要指標?？梢酝ㄟ^示波器的光標測量功能，將光標分別移動到波形的峰值點和谷值點，直接讀取峰峰值和峰值。對于一些示波器，還可以開啟自動測量功能，讓示波器自動計算并顯示紋波的峰峰值、有效值等參數。

數據記錄與分析

記錄下測量得到的紋波峰峰值、峰值以及觀察到的波形頻率和形狀等信息。如果需要進行更深入的分析，可以多次測量不同時間段的紋波數據，觀察紋波是否穩定，是否存在異常波動。通過對記錄數據的分析，可以判斷被測電源的紋波是否符合設計要求，是否需要進行進一步的調試和改進。

測量過程中的注意事項

測量時，要避免用手觸摸探頭的探針和接地夾，因為人體會引入干擾信號，影響測量結果的準確性。同時，操作人員應盡量遠離測量電路和示波器，減少人體對測量環境的干擾。

保持測量環境的整潔和安靜，遠離大功率電器、電機等強電磁輻射源，防止外界電磁干擾影響紋波的測量。如果測量環境的電磁干擾較強，可以考慮使用屏蔽罩將被測電源和探頭部分罩起來，減少干擾。

測量結束后，應先斷開探頭與被測電源的連接，再關閉電源和示波器，以避免在斷電過程中產生的瞬態電壓損壞探頭和示波器。同時，要將探頭妥善存放，避免探頭受到擠壓、碰撞和潮濕等環境因素的影響。

通過以上步驟和注意事項，能夠使用示波器探頭準確地測量直流電源的紋波，為電子電路的設計、調試和維護提供可靠的依據，確保電子設備能夠穩定、可靠地工作。
