示波器探頭接入測試線路,為什么不會引起反射?

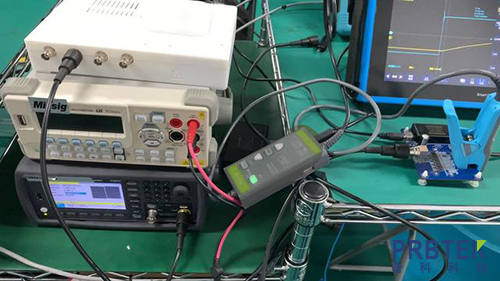

示波器探頭接入測試線路時之所以能減少甚至避免信號反射，核心在于其設計中針對阻抗匹配和信號傳輸特性的優化，從根本上降低了信號在傳輸路徑中因阻抗突變導致的反射風險。具體原理可從以下幾個方面展開：

一、反射的本質：阻抗不匹配導致的信號能量反彈

信號反射的根源是傳輸路徑中阻抗的突變。當高頻信號在傳輸線（如導線、同軸電纜）中傳播時，若遇到不同特性阻抗的節點（如從被測電路到探頭、從探頭到示波器的連接點），部分信號能量會因 “阻抗不匹配” 而反射回源頭，導致信號波形失真（如過沖、振蕩、拖尾等）。

例如，若被測電路的輸出阻抗為 50Ω，而探頭的輸入阻抗為 100Ω，信號到達探頭時會因阻抗從 50Ω 突變到 100Ω 發生反射；同理，若探頭與示波器的連接電纜阻抗（如 50Ω）與示波器輸入阻抗（如 1MΩ）不匹配，也會再次引發反射。

二、示波器探頭的設計：通過 “阻抗匹配” 抑制反射

為避免反射，示波器探頭需在被測電路→探頭→示波器的整個信號傳輸鏈中實現 “阻抗一致性”，具體設計包括以下核心手段：

1. 與被測電路的阻抗匹配：減少 “接入干擾”

被測電路的輸出阻抗通常較低（如幾歐到幾十歐），而示波器探頭（尤其是高頻探頭）需通過高輸入阻抗設計，避免成為被測電路的 “負載”，同時減少阻抗突變。

無源探頭（如常見的 10:1 探頭）：輸入阻抗通常為 10MΩ（配合示波器 1MΩ 輸入阻抗，總阻抗 11MΩ），遠高于被測電路的輸出阻抗（通常＜100Ω）。這種 “高阻抗” 設計可近似認為被測電路的信號 “幾乎無衰減” 地進入探頭，同時因阻抗差異極大（而非突變），反射能量可忽略。

有源探頭（高頻場景常用）：通過內置放大器的 “低輸入阻抗 + 阻抗轉換” 設計，直接匹配被測電路的低阻抗（如 50Ω），避免阻抗突變。例如，有源探頭的輸入阻抗可設計為 50Ω，與被測電路的 50Ω 傳輸線直接匹配，從源頭消除反射。

2. 與示波器的阻抗匹配：傳輸線特性阻抗一致

探頭與示波器之間的連接通常通過同軸電纜（如 BNC 接口），而同軸電纜的特性阻抗是固定的（常見 50Ω 或 75Ω）。為避免信號在電纜與示波器之間反射，探頭的輸出端、電纜、示波器輸入端需保持特性阻抗一致：

示波器的高頻輸入通道通常設計為 50Ω 阻抗，此時探頭的輸出端和連接電纜也需匹配 50Ω，形成 “50Ω 傳輸鏈”（被測電路→50Ω 探頭→50Ω 電纜→50Ω 示波器輸入），確保信號全程無阻抗突變，幾乎無反射。

對于 1MΩ 輸入的示波器（低頻場景），無源探頭會通過 “補償電容” 調整阻抗特性，使其在低頻到中頻范圍內與 1MΩ 輸入阻抗匹配，減少反射。

3. 頻率補償：確保寬頻帶內阻抗穩定

信號的頻率越高，探頭的寄生參數（如電感、電容）對阻抗的影響越大 —— 例如，高頻時探頭的引線電感會使阻抗隨頻率升高而增大，導致阻抗失配和反射。因此，探頭需通過頻率補償電路抵消寄生參數的影響：

無源探頭的 “補償電容”（可通過旋鈕調節）能抵消探頭引線的寄生電感，使探頭在 10Hz~100MHz 的寬頻帶內保持穩定的阻抗特性，避免因頻率變化導致的阻抗突變。

有源探頭通過內置的高頻匹配網絡（如電感、電容組成的 π 型或 T 型網絡），在 GHz 級頻率下仍能維持阻抗穩定，確保高頻信號無反射傳輸。

三、實際應用：并非 “完全無反射”，而是 “可控反射”

需注意的是，示波器探頭的設計目標是將反射抑制到可接受范圍，而非絕對 “無反射”。例如：

低頻信號（如＜1MHz）對阻抗匹配的要求較低，即使存在輕微失配，反射也可忽略；

高頻信號（如＞1GHz）需嚴格依賴 50Ω 阻抗鏈和有源探頭的設計，反射可能仍存在，但幅度已被控制在不影響測量精度的范圍內（如反射系數＜-20dB，即反射能量＜1%）。

總結

示波器探頭通過 “高阻抗設計匹配被測電路”“特性阻抗一致匹配傳輸線與示波器”“頻率補償?shù)窒纳鷧?shù)” 三大手段，實現了信號傳輸鏈中的阻抗連續性，從而最大限度減少反射。這也是為什么在正確使用探頭（如校準補償電容、選擇合適帶寬型號）時，幾乎不會觀察到反射導致的信號失真。
