傳導騷擾電流測試中電流探頭的選型指南?

在電磁兼容（EMC）測試領域，傳導騷擾電流法是評估電子設備電磁兼容性的關鍵手段之一，而探頭作為獲取準確測試數據的核心工具，其正確選擇至關重要。合理的探頭選擇能夠確保測試結果精準反映設備的傳導騷擾特性，為產品的優化設計和合規認證提供有力支持。

傳導騷擾電流法的基本原理

傳導騷擾電流法旨在測量電子設備通過電源線、信號線等線纜傳導的電磁騷擾電流。其理論基礎源于安培定律，即當電流通過導線時，會在導線周圍產生磁場。電流探頭通過環繞被測導線，將導線中電流產生的磁場轉化為可測量的電信號，進而實現對傳導騷擾電流的檢測。在實際測試中，傳導騷擾電流可分為共模電流和差模電流。共模電流是指在多根導線中以相同方向流動的電流，通常由設備與地之間的電位差引起；差模電流則是在兩根導線中以相反方向流動的電流，主要源于設備內部電路的工作電流。準確測量這兩種電流對于全面評估設備的傳導騷擾特性至關重要。

常見電流探頭類型及特點

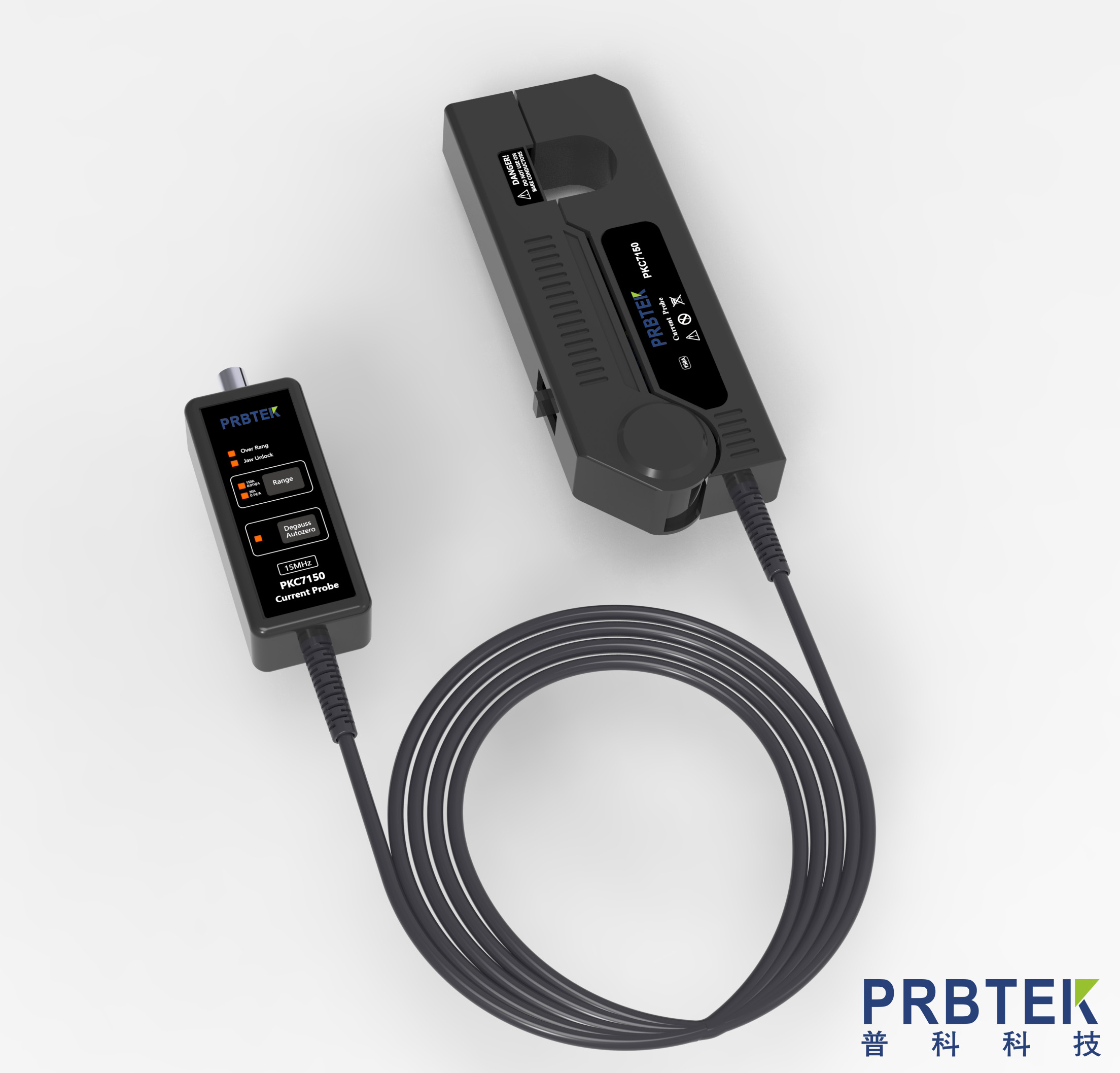

夾式電流探頭

夾式電流探頭結構緊湊，使用便捷，通過將探頭夾在被測導體上即可實現測量。其工作原理基于電磁感應，探頭內部的感應線圈會感應被測導線周圍的磁場，并產生與之對應的感應電動勢。這種探頭適用于高頻電流檢測，在頻率較高的情況下，能夠保持良好的線性度和靈敏度。例如，在對高頻通信設備的傳導騷擾測試中，夾式電流探頭能夠精準捕捉到高頻段的騷擾電流信號。然而，夾式電流探頭的量程相對有限，對于大電流的測量可能存在局限性。在一些工業設備的測試中，若電流過大，夾式電流探頭可能無法準確測量，甚至可能因過載而損壞。

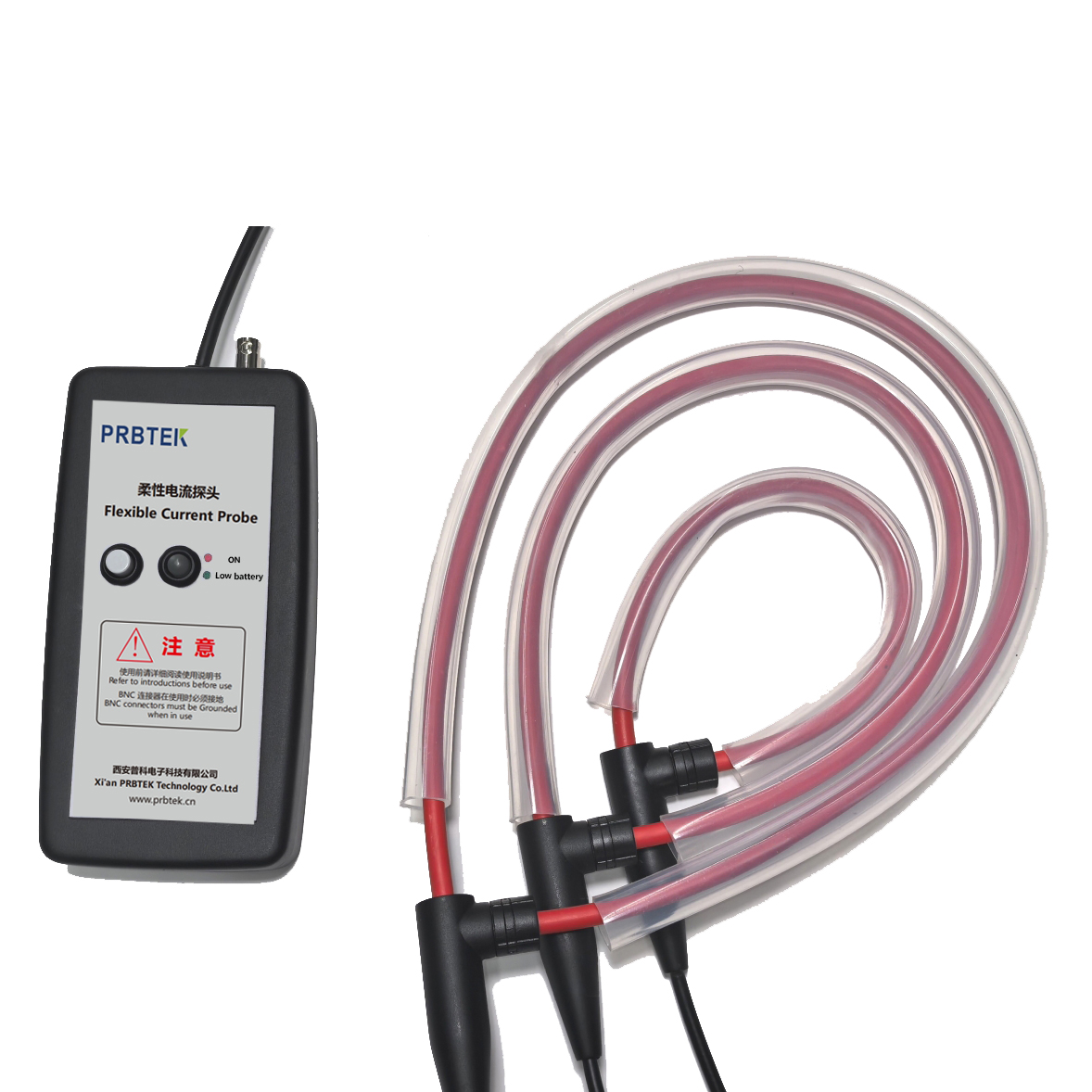

羅氏線圈

羅氏線圈是一種柔性線圈，可靈活環繞導體進行測量。它同樣依據電磁感應原理工作，不同之處在于其采用了空心線圈結構，能夠有效減少磁滯和飽和現象。羅氏線圈在大電流和高頻信號檢測方面表現出色，具有寬動態范圍和高精度的特點。在電力系統的大電流測量以及高頻開關電源的傳導騷擾測試中，羅氏線圈得到了廣泛應用。其能夠準確測量瞬間變化的大電流，為相關設備的電磁兼容性評估提供可靠數據。但羅氏線圈的輸出信號較為微弱，需要配套高增益的放大器進行信號處理，這在一定程度上增加了測試系統的復雜性和成本。

探頭選擇的關鍵因素

頻率范圍

頻率范圍是探頭選擇的首要考量因素。不同類型的電子設備產生的傳導騷擾電流頻率各異，從低頻的幾十 Hz 到高頻的數 GHz 都有可能涵蓋。例如，工業電機等低頻設備產生的騷擾電流主要集中在低頻段，而無線通信設備則會在高頻段產生較強的騷擾電流。因此，選擇的電流探頭頻率范圍必須完全覆蓋被測設備可能產生的騷擾電流頻率。若測試信號頻率超出探頭頻率范圍，測量結果將出現嚴重偏差，甚至無法獲取有效數據。在測試藍牙模塊的傳導騷擾時，由于藍牙信號頻率在 2.4GHz 左右，必須選用頻率范圍覆蓋該頻段的電流探頭，才能準確測量其傳導騷擾電流。

靈敏度

靈敏度反映了探頭檢測微弱信號的能力。在傳導騷擾測試中，設備產生的騷擾電流信號強度可能非常微弱，尤其是在一些對電磁兼容性要求極高的領域，如醫療電子設備、航空航天電子設備等。高靈敏度的探頭能夠捕捉到這些微弱信號，但同時也容易引入更多的噪聲干擾。因此，在選擇探頭靈敏度時，需要綜合考慮測試環境和被測信號強度。在電磁環境復雜、噪聲較大的測試環境中，應選擇靈敏度適中、抗干擾能力強的探頭，以確保測量結果的準確性。例如，在普通電子設備生產車間進行傳導騷擾測試時，環境噪聲較大，此時選擇靈敏度為中等水平且具備良好屏蔽性能的探頭，能夠在有效檢測騷擾電流的同時，減少環境噪聲的干擾。

動態范圍

動態范圍表示探頭能夠測量的最大信號強度與最小信號強度之比。在實際測試中，電子設備產生的傳導騷擾電流信號強度變化范圍可能很大。例如，在開關電源啟動瞬間，會產生較大的沖擊電流，而在正常工作狀態下，電流相對較小。具有寬動態范圍的探頭能夠同時準確測量強信號和弱信號，適應這種信號強度變化較大的測試場景。在對汽車電子設備進行傳導騷擾測試時，由于汽車在啟動、加速、制動等不同工況下，電子設備的工作電流變化劇烈，需要使用寬動態范圍的電流探頭，以全面準確地評估設備在各種工況下的傳導騷擾特性。

線性度

線性度是指探頭輸出信號與輸入電流之間的線性關系。在理想情況下，探頭輸出信號應與被測電流成正比，這樣才能保證測量結果的準確性和可靠性。然而，實際的電流探頭在不同電流強度下可能會出現非線性特性，導致測量誤差。尤其是在測量大電流時，探頭的線性度更容易受到影響。在選擇探頭時，應關注其線性度指標，并在使用過程中進行校準和驗證。對于對測量精度要求較高的應用場景，如科研機構對新型電子設備的研發測試，應優先選擇線性度好的電流探頭，以確保測量數據的準確性，為設備的優化設計提供可靠依據。

尺寸和重量

在一些特殊的測試場景中，探頭的尺寸和重量也會成為重要的選擇因素。例如，在對小型電子設備或安裝空間有限的設備進行測試時，需要選擇尺寸小巧、重量輕便的探頭，以便能夠方便地將探頭安裝在被測線纜上，且不會對設備的正常工作和安裝結構造成影響。在對手機內部線纜的傳導騷擾測試中，由于手機內部空間緊湊，必須使用尺寸微小的電流探頭，才能在不拆解手機過多結構的情況下，準確測量線纜上的傳導騷擾電流。而在一些需要長時間手持探頭進行測試的場景中，重量輕便的探頭能夠減輕測試人員的疲勞，提高測試效率。

不同應用場景下的探頭選擇策略

消費電子設備測試

消費電子設備種類繁多，包括手機、平板電腦、筆記本電腦等，其特點是功能多樣、集成度高、工作頻率范圍廣。在對消費電子設備進行傳導騷擾電流法測試時，應根據設備的具體特點選擇合適的探頭。對于手機等無線通信設備，由于其工作頻率主要集中在高頻段，且對電磁兼容性要求較高，應選擇頻率范圍覆蓋高頻段、靈敏度高、線性度好的夾式電流探頭。在測試手機充電線的傳導騷擾時，可選用一款頻率范圍為 100kHz-3GHz 的夾式電流探頭，能夠準確測量充電過程中可能產生的高頻騷擾電流。而對于平板電腦、筆記本電腦等設備，除了考慮高頻騷擾外，還需關注其內部電源電路產生的低頻騷擾電流。此時，可選擇一款寬頻帶的電流探頭，如頻率范圍為 10Hz-5GHz 的羅氏線圈，既能測量高頻信號，又能兼顧低頻信號，全面評估設備的傳導騷擾特性。

汽車電子系統測試

汽車電子系統是一個復雜的電磁環境，包含眾多電子設備和線纜，如發動機控制系統、車載通信系統、安全氣囊系統等。這些設備在工作時會產生各種頻率和強度的傳導騷擾電流，且汽車在不同工況下（啟動、行駛、加速、制動等），電子設備的工作狀態和騷擾特性也會發生變化。在汽車電子系統測試中，由于線纜數量多、分布復雜，需要選擇能夠方便環繞線纜進行測量的探頭。羅氏線圈因其柔性結構，能夠靈活環繞不同形狀和位置的線纜，成為汽車電子系統傳導騷擾測試的常用選擇。對于測量發動機控制系統的線纜，可使用寬動態范圍的羅氏線圈，以適應發動機啟動時大電流沖擊和正常工作時小電流的變化。同時，為了準確測量不同位置線纜的騷擾電流，還需考慮探頭的尺寸和重量，選擇小巧輕便的探頭，便于在汽車內部狹小空間中操作。在測試車載通信系統的線纜時，可選用頻率范圍覆蓋通信頻段、靈敏度高的小型羅氏線圈，確保能夠準確檢測到微弱的高頻騷擾電流，保障車載通信的穩定性。

工業自動化設備測試

工業自動化設備通常工作在高電壓、大電流的環境中，且工作頻率相對較低，如工業電機、變頻器、可編程邏輯控制器（PLC）等。這些設備產生的傳導騷擾電流主要集中在低頻段，且電流強度較大。在對工業自動化設備進行傳導騷擾電流法測試時，應重點考慮探頭的量程和低頻性能。對于工業電機的測試，由于其工作電流較大，可能達到幾十安培甚至上百安培，需要選擇量程大的電流探頭，如專門用于大電流測量的羅氏線圈，其量程可達到數千安培。同時，由于工業電機產生的騷擾電流頻率主要在幾十 Hz 到幾百 Hz 之間，應選擇在該低頻段具有良好線性度和靈敏度的探頭。在測試變頻器的傳導騷擾時，由于變頻器輸出的電流含有豐富的諧波成分，頻率范圍較寬，從低頻到中頻都有分布，可選擇一款寬頻帶、大動態范圍的電流探頭，既能測量低頻的基波電流，又能準確捕捉到高頻的諧波電流，全面評估變頻器的電磁兼容性。

探頭選擇的實際案例分析

案例一：某品牌手機充電線傳導騷擾測試

在對某品牌手機充電線進行傳導騷擾測試時，最初選用了一款頻率范圍為 1MHz-1GHz 的夾式電流探頭。在測試過程中，發現對于手機充電時可能產生的高頻段騷擾電流（如 2.4GHz 附近的藍牙通信頻段干擾）無法準確測量，導致測試結果不完整。經過分析，重新選擇了一款頻率范圍為 100kHz-3GHz 的夾式電流探頭。該探頭不僅能夠覆蓋手機充電線可能產生的低頻傳導騷擾頻率，還能準確捕捉到高頻段的騷擾電流信號。重新測試后，成功檢測到了在 2.4GHz 附近存在的騷擾電流峰值，為手機充電線的電磁兼容性優化提供了準確的數據依據。通過對充電線的電路設計進行改進，增加了濾波電路，有效降低了該頻段的騷擾電流，使手機充電線順利通過了傳導騷擾測試。

案例二：某汽車發動機控制系統線纜測試

在對某汽車發動機控制系統線纜進行傳導騷擾測試時，使用了一款普通的羅氏線圈。在發動機啟動瞬間，由于電流沖擊過大，超出了該羅氏線圈的量程，導致測量結果出現嚴重失真。而且在正常工作狀態下，該羅氏線圈對于低頻段的微弱騷擾電流測量精度不足。經過評估，更換為一款寬動態范圍、大低頻靈敏度的羅氏線圈。新的探頭量程能夠滿足發動機啟動時的大電流測量需求，且在低頻段具有更高的靈敏度和線性度。再次測試后，準確測量出了發動機控制系統線纜在啟動和正常工作狀態下的傳導騷擾電流，發現了在低頻段存在的一些異常騷擾電流波動。通過對發動機控制系統的電源電路和線纜布局進行優化，有效降低了這些騷擾電流，提高了汽車發動機控制系統的電磁兼容性，保障了發動機的穩定運行和其他電子設備的正常工作。

案例三：某工業電機傳導騷擾測試

在對某工業電機進行傳導騷擾測試時，選用了一款小型夾式電流探頭。由于工業電機工作電流較大，該夾式電流探頭在測量過程中出現了嚴重的磁飽和現象，導致測量結果不準確。而且夾式電流探頭的低頻性能較差，無法準確測量工業電機在低頻段產生的傳導騷擾電流。經過研究，更換為一款專門用于大電流測量的羅氏線圈，其量程可達 5000A，且在低頻段（10Hz-1kHz）具有良好的線性度和靈敏度。使用新的探頭進行測試后，成功測量出了工業電機在不同工作狀態下的傳導騷擾電流，發現了在低頻段存在的一些諧波電流超標問題。通過對工業電機的繞組設計和控制電路進行改進，增加了諧波抑制裝置，有效降低了傳導騷擾電流，使工業電機符合相關電磁兼容性標準。

結論

在傳導騷擾電流法測試中，探頭的選擇直接關系到測試結果的準確性和可靠性。通過深入了解傳導騷擾電流法的基本原理，熟悉常見電流探頭的類型及特點，綜合考慮頻率范圍、靈敏度、動態范圍、線性度、尺寸和重量等關鍵因素，并結合不同應用場景的需求，能夠做出科學合理的探頭選擇決策。實際案例分析也進一步證明了正確選擇探頭對于準確評估電子設備傳導騷擾特性、優化產品設計、確保產品符合電磁兼容性標準的重要性。在未來的電磁兼容測試領域，隨著電子技術的不斷發展和設備電磁兼容性要求的日益提高，電流探頭的技術也將不斷創新和完善，為電子設備的研發、生產和應用提供更加精準可靠的測試支持。
