雙路不共地系統中的電壓測量：挑戰與解決方案

在電子電路與電氣系統中，電壓測量是最基礎也最核心的操作之一。然而，當面對 “雙路不共地” 的特殊場景時，常規測量方法往往會失效，甚至可能引發設備損壞或安全風險。本文將從基礎概念出發，深入解析雙路不共地系統的特性，探討電壓測量的難點，并提供科學的解決方法與實踐指南。

一、從接地本質理解 “雙路不共地”

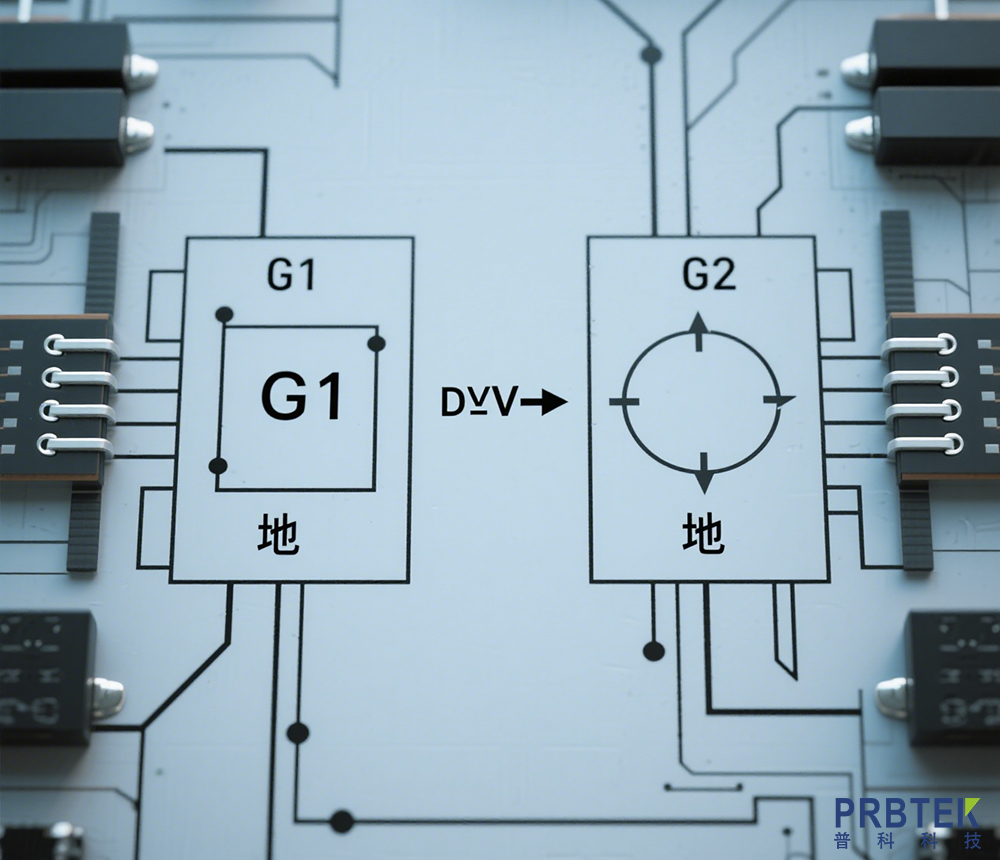

電路中的 “地” 并非物理意義上的大地，而是電路中作為電壓參考點的電位基準。在理想情況下，電路的所有節點電壓都以 “地” 為參考，即U=V節點-V地。當兩個獨立電路（“雙路”）的參考地電位不同時，便形成了 “不共地” 系統 —— 它們的 “地” 之間存在一定的電位差（記為 ΔV地），這是理解后續測量問題的關鍵。

• 共地系統：雙路共享同一參考地（ΔV地=0），測量時可直接用萬用表、示波器等設備連接兩點，測量值為真實電壓差。

• 不共地系統：雙路參考地相互獨立（ΔV地≠0），可能因供電方式、隔離設計或干擾等因素，導致兩地電位差從幾毫伏到數千伏不等（例如工業設備中強電回路與弱電回路的地電位差可達數百伏）。

二、雙路不共地：電壓測量的隱形 “陷阱”

常規測量儀器（如普通萬用表、示波器探頭）的測量原理基于 “共地假設”—— 儀器的負端（地端）會直接連接到測量系統的地，形成 “測量回路 - 儀器 - 系統地” 的通路。當應用于不共地系統時，這種連接方式會引發一系列問題：

1. 測量值失真：地電位差的 “疊加干擾”

假設需要測量不共地雙路中 A 點（屬于回路 1，地為 G1）與 B 點（屬于回路 2，地為 G2）的電壓，真實電壓應為 UAB=VA-VB。但由于 G1 與 G2 存在 ΔV地=VG1-VG2，常規測量時儀器會同時采集 UAB與 ΔV地，最終顯示值為U測量=UAB+ΔV地，導致結果完全失真。

例如：回路 1 的 A 點電位為 10V（G1 為 0V），回路 2 的 B 點電位為 5V（G2 為 2V），真實 UAB=5V，但 ΔV地=-2V，常規測量會顯示 5V+(-2V)=3V，與真實值偏差 40%。

2. 安全風險：地環路引發的大電流

當兩個地之間存在較大電位差時，測量儀器的連接會形成 “G1 - 儀器地 - G2” 的閉合回路，引發地環路電流。若 ΔV地為 100V，回路電阻僅 10Ω，電流可達 10A，足以燒毀儀器保險絲、損壞電路元件，甚至引發觸電事故。

3. 電路干擾：破壞系統正常工作

地環路電流還會通過電磁感應干擾敏感電路（如模擬信號回路、傳感器電路），導致信號噪聲增大、系統誤動作。在精密測量場景（如醫療設備、航空電子）中，這種干擾可能造成嚴重后果。

三、破局之道：隔離測量技術的應用

解決雙路不共地電壓測量問題的核心是切斷兩個回路的地連接，通過 “隔離” 消除地電位差的影響。目前主流的隔離測量方案基于以下技術：

1. 隔離放大器：模擬信號的 “絕緣橋梁”

隔離放大器通過電磁耦合（變壓器）或光電耦合（光耦）實現輸入與輸出的電氣隔離，輸入側連接不共地的測量點，輸出側連接測量儀器（與儀器共地）。其核心是將被測電壓轉換為隔離的信號（如光信號、磁信號），再還原為電壓，從而避免地環路形成。

適用場景：直流或低頻（<1MHz）電壓測量，如工業控制中的傳感器信號（4-20mA 電流信號對應的電壓）、電源模塊輸出電壓。

2. 差分探頭：高頻場景的 “精準利器”

示波器常用的差分探頭內置兩個對稱的放大電路，分別采集 A 點與 B 點的電位（相對于各自的地），通過計算兩者的差值（UA-UB）得到真實電壓。探頭內部通過隔離設計（如高頻變壓器）實現輸入與示波器的地隔離，適用于高頻信號（如開關電源的紋波、電機驅動的脈沖電壓）測量。

選型關鍵：關注 “共模抑制比（CMRR）”——CMRR 越高，對共模干擾（如地電位差）的抑制能力越強（通常要求≥60dB）。

3. 隔離萬用表：便攜式的安全測量工具

隔離萬用表（如 FLUKE 28II Ex）通過強化絕緣設計，將測量電路與機身完全隔離（隔離電壓可達 1000V 以上），可直接測量不共地兩點間的電壓，無需額外設備。其操作方式與普通萬用表類似，但能承受較高的地電位差，適合現場快速檢測。

四、實踐指南：雙路不共地電壓測量的操作步驟

1. 預判不共地狀態

• 測量前用萬用表電阻檔檢測兩回路地之間的電阻：若電阻趨近于 0Ω，為共地；若電阻極大（≥1MΩ），則為不共地。

• 若無法直接測量，可根據系統設計判斷：獨立電源供電的設備（如兩個不同的開關電源）、帶隔離功能的模塊（如光耦隔離的通信接口）通常為不共地系統。

2. 選擇合適的測量設備

• 低頻低壓（<100V，<1kHz）：優先選擇隔離萬用表或隔離放大器。

• 高頻高壓（>1kHz，>100V）：選擇差分探頭配合示波器，確保探頭帶寬覆蓋信號頻率（如測量 50kHz 的開關電壓，需選帶寬≥100kHz 的探頭）。

• 安全要求高的場景（如強電回路）：選擇隔離電壓≥2 倍最大可能地電位差的設備（如地電位差可能達 500V，需選隔離電壓≥1000V 的設備）。

3. 規范連接與測量

• 隔離設備的輸入端分別連接 A 點與 B 點（無需區分正負極，差分測量可自動識別極性）。

• 輸出端連接測量儀器（如示波器、數據采集卡），確保輸出端與儀器共地。

• 測量時避免用手同時接觸兩個回路的導電部分，防止觸電。

4. 數據驗證與干擾排除

• 多次測量取平均值，排除隨機干擾。

• 若測量值波動較大，檢查是否存在電磁干擾（可增加屏蔽層，將探頭線遠離強電流導線）。

• 對比理論計算值（如根據電路設計的預期電壓），驗證測量結果的合理性。

五、典型應用場景解析

1. 工業自動化系統

工廠中 PLC 控制回路（弱電，地為信號地）與電機驅動回路（強電，地為保護地）通常不共地，測量兩者之間的控制信號電壓（如繼電器輸出電壓）需用隔離放大器，否則會因地電位差（常達數十伏）導致 PLC 誤動作。

2. 新能源汽車

車載低壓系統（12V，車身地）與高壓電池系統（300-800V，獨立高壓地）不共地，測量高壓母線與低壓控制板的電壓差時，必須使用高壓差分探頭（隔離電壓≥1000V），防止高壓竄入低壓系統引發安全事故。

3. 醫療電子

監護儀的生理信號回路（微伏級，浮地設計）與電源回路（220V 交流地）嚴格不共地，測量信號電壓時需用醫療級隔離放大器（隔離電壓≥5kV），確?；颊吲c設備的電氣安全。

結語

雙路不共地電壓測量的核心矛盾是 “地電位差干擾” 與 “測量安全”，解決這一問題的關鍵在于理解隔離技術的原理，并根據實際場景選擇合適的測量方案。無論是工業現場的工程師，還是實驗室的研發人員，掌握不共地測量的要點不僅能保證數據的準確性，更能避免設備損壞與安全風險。在電路設計日益復雜的今天，隔離測量技術已成為電氣測量領域不可或缺的 “安全屏障” 與 “精準標尺”。
