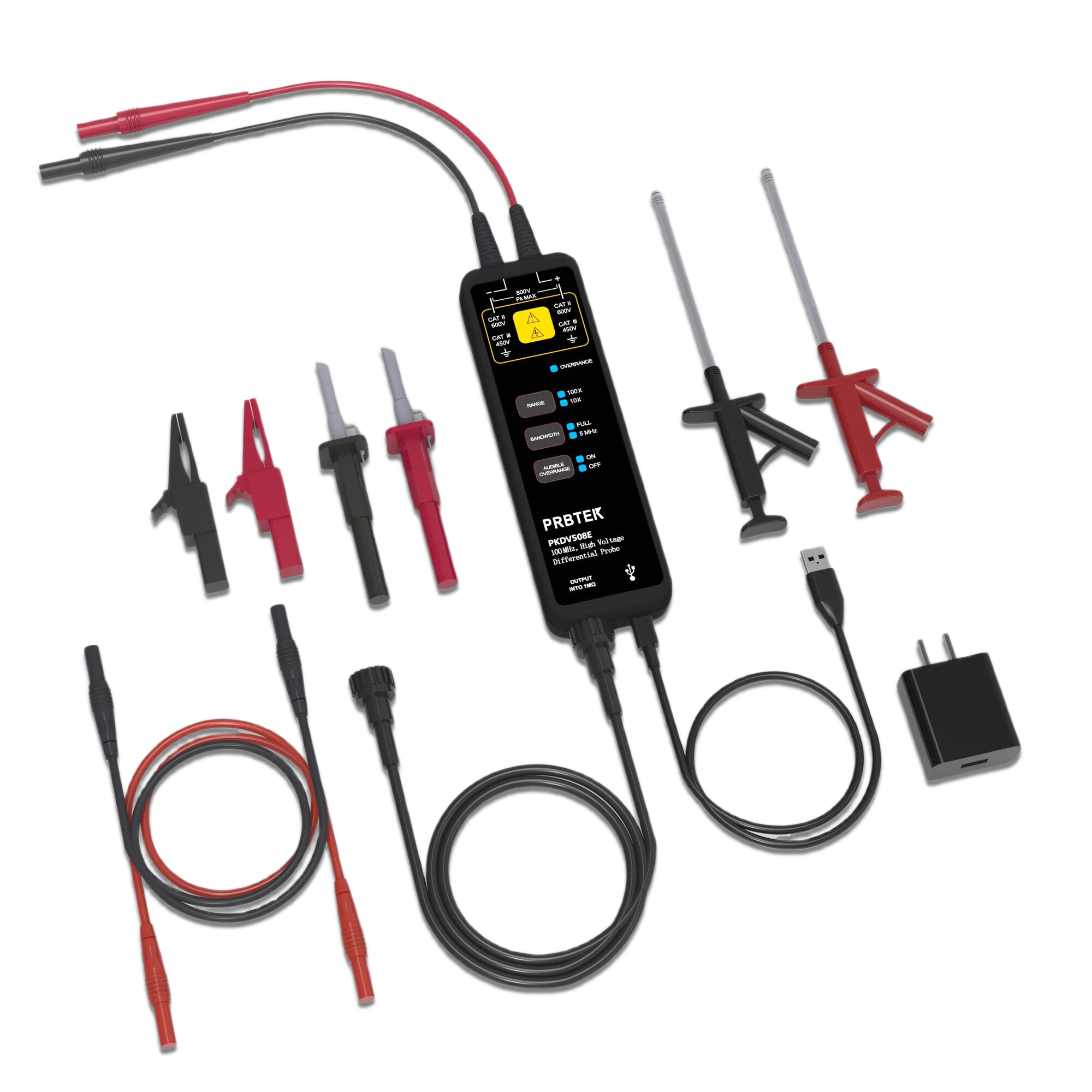

PKDV508E高壓差分探頭應用方案全解析

在電子測試領域，被測信號的準確測量是測試的重中之重。當我們在復雜的環境中進行信號檢測時，普通的無源探頭會因無法抑制干擾信號導致測量結果出現較大的誤差。此時我們就需要用到具有高共模抑制比的高壓差分探頭來實現更精準的測量。PKDV508E高壓差分探頭憑借出色的指標和高性價比的價格，在多個行業場景中成為獲取信號的關鍵工具。以下為PKDV508E在不同場景下的應用方案。

一、電力電子設備測試方案

（一）開關電源測量

開關電源工作時，功率器件在開關的過程種會產生高頻高壓信號。PKDV508E的100MHz帶寬能精準捕捉這些高頻高壓信號快速變化的細節，其10X和100X的兩個量程可以靈活切換，可輕松適配不同電壓等級的被測信號，可準確測量漏極電壓的幅值，頻率以及波形，可以幫助測試人員測試電源的工作狀態，幫助工程師優化變壓器的設計與開關管驅動的參數，提高電源的工作效率與穩定性。

（二）逆變器測試

在光伏逆變器的測試中，需要實時監測IGBT模塊的驅動信號與母線電壓。PKDV508E可同時測量這兩個信號，高共模抑制比可有效抑制逆變器工作時產生的強共模干擾信號，準確還原被測信號的真實數據。通過分析驅動信號與母線電壓的相位關系、幅值大小，可幫助工程師判斷IGBT的工作狀態是否正常，便于高效排障以及優化逆變器的控制策略。

二、工業自動化系統應用方案

電機的反電動勢和相電流是電機的驅動系統中評估電機性能的重要參數。例如在三相異步電機的測試中，PKDV508E可準確的測量電機的反電動勢。在使用時，將探頭的正負極分別連接到電機繞組的兩端，利用其浮地測量特性，可準確測量反電動勢的波形與幅值大小。通過分析測量數據，就能判斷電機的轉速、負載情況等，通過這些數據可以分析出電機是否存在故障，如繞組短路、斷路等情況，為電機的維護與優化提供依據。

三、科研實驗場景解決方案

在科研實驗中，例如激光驅動電路、等離子體研究等場景，常常涉及到高壓脈沖信號的測量。這些脈沖信號具有幅值高、脈寬窄、頻率高，速度快等特點。PKDV508E的快速上升時間（≤3.5ns）使其能夠準確捕捉高壓脈沖信號，準確還原脈沖波形。為實驗的研究提供有力保障。

PKDV508E高壓差分探頭憑借優異的性能，在電力電子、工業自動化、科研實驗等多個領域發揮著重要作用，為各行業的技術研發與系統優化提供了有力的技術保障。
