輸入阻抗100MΩ的示波器探頭大盤點

在電子測量領域，示波器探頭的性能對測量結果的準確性起著至關重要的作用。輸入阻抗作為探頭的關鍵參數之一，100M 歐姆輸入阻抗的示波器探頭在特定測量場景中有著獨特的優勢。這類高輸入阻抗的探頭能夠減少對被測電路的負載影響，尤其適用于測量高阻抗電路或?qū)π盘?hào)源影響較為敏感的場合。下面為您介紹一些常見的具有 100M 歐姆輸入阻抗的示波器探頭。

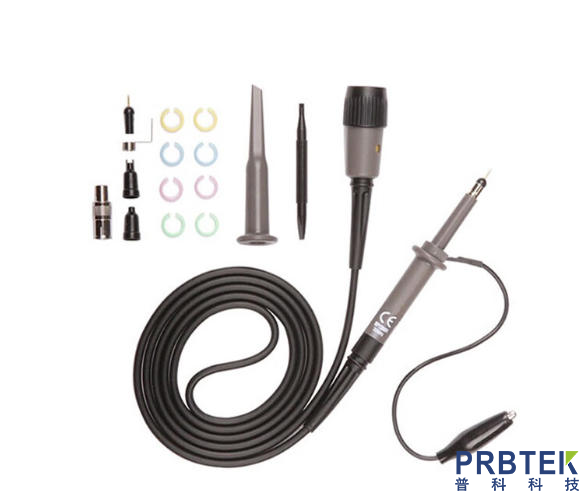

普源精電 RP1300H高壓無源探頭

普源精電的 RP1300H 系列屬于無源高壓探頭，輸入阻抗為 100MΩ。其最高電壓可達 2000V，輸入電容可達 5.5pF，上升時間為 1.2ns，還配備了探頭補償調節功能，匹配電容調整范圍在 10pF - 35pF。在使用前，需要對其進行頻率補償調試，將探頭接至示波器的校準信號輸出端，使示波器顯示 1KHz 測試方波信號，把探頭衰減設置在 100X 位置，再用調節棒調節探頭前端的補償調節處，直至方波上方平整，確保與所使用的示波器匹配。這款探頭帶寬為 DC - 300MHz，工作電壓在 CAT I 2000 V (DC + AC)、CAT II 1500V (DC + AC)，衰減率固定為 100:1，DC 精確度＜1%，溫度系數＜200 ppm/℃ 。因其 100MΩ 的高輸入阻抗，在高壓測量中能極大減少對被測電路的干擾，保障測量數據的精準性，廣泛應用于高壓電路的測量與分析工作。

泰克 P6150A高壓單端探頭

泰克的 P6150A 是一款特性鮮明的高壓探頭。它的對地輸入阻抗為 100MΩ，輸入電容為 3.0pF，衰減倍數高達 1000X。該探頭對配套的示波器和其他測量設備有一定要求，需要設備的輸入電阻為 1MΩ，輸入電容在 7pF 至 49pF 之間。其測量電壓能力出色，高達 20kV (DC + Pk)，瞬間脈沖電壓可達 40kV，帶寬也達到了 75MHz，采用標準的 BNC 接口，可適配任何廠家的示波器，在單端對地的高電壓測量場合應用廣泛。憑借 100MΩ 的高輸入阻抗，在面對高電壓、高阻抗信號源時，能有效減少對被測電路工作狀態的影響，為高電壓領域的研究和測試提供可靠的數據支持。

R&S?RT-ZI11無源探頭

R&S? RT-ZI11 是一款高性能的 500MHz 隔離式無源探頭，其輸入阻抗特性為 100 MΩ || 4.6 pF（即 100 兆歐電阻與 4.6 皮法電容并聯），分壓比 100:1，能有效減少對被測電路的負載影響，保證信號測量的準確性。該探頭適配 CAT II、CAT III、CAT IV 測量場景，在 CAT III 下最高可測 1000V，CAT IV 下為 600V，采用 BNC 接口，搭配可調節補償功能（補償范圍 10pF~25pF），可與示波器精準匹配，廣泛應用于高頻高壓電路的信號分析，為電子測試提供可靠支持。

這些不同品牌的示波器探頭，雖然在輸入阻抗為 100MΩ 這一特性上具有共性，但在帶寬、耐壓、衰減比、電容等其他參數以及應用場景上各有差異。在實際的電子測量工作中，工程師和技術人員需要依據具體的測量需求，如測量信號的電壓范圍、頻率特性、是單端測量還是差分測量，以及被測電路的阻抗特性等因素，綜合考量并選擇最適宜的示波器探頭，以此確保測量工作順利開展，獲取精準可靠的測量結果。
