羅氏線圈的 “磁場煩惱”：干擾并非無解，防護有章可循

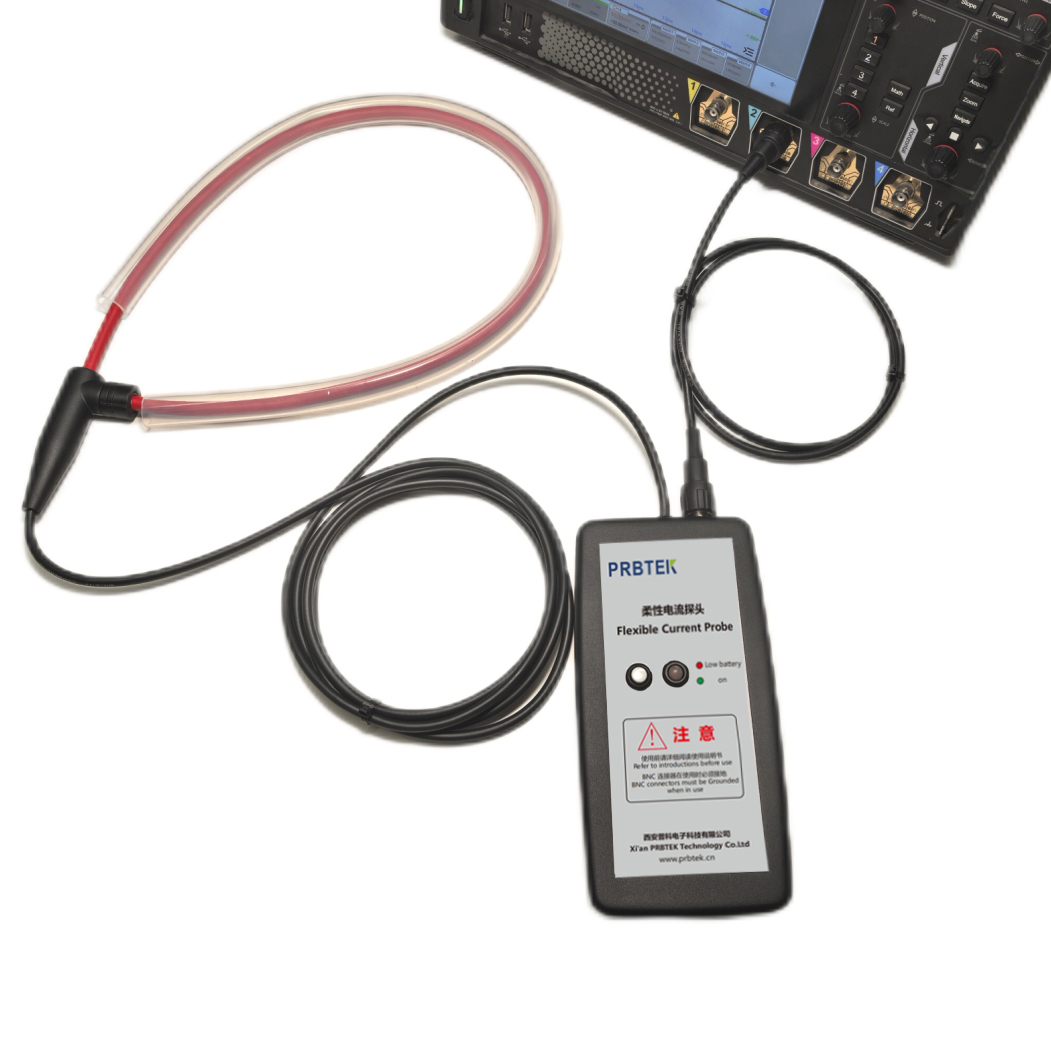

羅氏線圈作為一種高精度電流測量裝置，憑借其寬頻帶、大動態范圍、非接觸測量等優勢，被廣泛應用于電力系統、工業控制、新能源等領域。然而，其基于電磁感應原理的工作特性，也使其不可避免地面臨一個核心問題：是否會被周邊磁場干擾？答案是肯定的 —— 在復雜電磁環境中，周邊磁場可能對羅氏線圈的測量精度產生顯著影響，但通過科學設計與優化，這種干擾可以被有效抑制。

一、羅氏線圈的工作原理：為何對磁場敏感？

要理解周邊磁場的干擾機制，首先需明確羅氏線圈的工作本質。

羅氏線圈由絕緣骨架與均勻繞制的繞組構成，其核心原理是電磁感應定律：當被測電流通過線圈中心的載流導體時，會產生以導體為中心的環形磁場，磁場穿過線圈繞組，使繞組感應出與電流變化率（di/dt）成正比的電動勢；該電動勢經積分器處理后，即可還原出與被測電流波形一致的電信號。

從原理上看，羅氏線圈的輸出信號本質上是對 “穿過線圈的磁通量變化” 的響應 ——不僅對被測電流產生的磁場敏感，對周邊環境中任何穿過線圈的雜散磁場同樣敏感。這意味著，若周邊存在其他載流設備（如變壓器、電機、電纜），其產生的磁場一旦穿過羅氏線圈，就可能與被測磁場疊加，導致感應電動勢出現誤差，最終影響電流測量精度。

二、周邊磁場干擾的來源與特性

周邊磁場對羅氏線圈的干擾，本質是 “非被測磁場” 通過線圈繞組產生的額外感應信號。其來源與特性可歸納為以下幾類：

1. 干擾磁場的主要來源

鄰近載流導體：變電站內的高壓電纜、開關柜中的母線排、工業現場的動力電纜等，其載流時產生的磁場可能直接輻射至羅氏線圈。

電磁設備：變壓器、電抗器、電機等設備運行時會產生較強的交變磁場，若與羅氏線圈距離過近，易形成干擾。

空間電磁輻射：高頻設備（如逆變器、射頻發生器）產生的電磁輻射，或雷電、開關操作產生的瞬態電磁場，可能以電磁波形式耦合至線圈。

地磁場與環境磁場：雖然地磁場是恒定磁場，本身不會產生感應電動勢，但地磁場的不均勻性或外界磁場（如鐵磁性物體擾動）可能導致線圈磁路失衡，間接引入誤差。

2. 干擾磁場的影響特性

干擾的嚴重程度取決于多個因素：

磁場強度：干擾源的電流越大、距離越近，產生的磁場越強，干擾越顯著。例如，1000A 載流電纜在 1 米處產生的磁場可達 200μT，足以對高精度測量造成影響。

磁場分布：若干擾磁場在羅氏線圈繞組范圍內分布均勻，且線圈為閉合對稱結構，繞組兩側的感應電動勢可能相互抵消（對稱抵消效應）；但若磁場分布不均勻（如非對稱干擾源），則會產生凈感應電動勢，形成誤差。

頻率特性：干擾磁場的頻率與被測電流頻率越接近，越難通過濾波等方式分離，干擾影響更難消除；而高頻干擾可能通過線圈的分布電容耦合，低頻干擾則可能被積分器放大。

三、干擾對測量的具體影響

周邊磁場干擾對羅氏線圈的危害，主要體現在測量精度的偏離，具體表現為：

靜態誤差：若存在穩定的干擾磁場（如鄰近電纜的直流電流），會使線圈輸出的 “零點” 偏移，導致小電流測量時出現固定偏差。

動態誤差：交變干擾磁場會與被測電流磁場疊加，使感應電動勢包含雜散分量，經積分后得到的電流波形失真，峰值、有效值等參數測量不準。例如，在電機啟動時，其瞬態磁場可能導致羅氏線圈誤判為被測電流的沖擊。

噪聲放大：高頻干擾磁場（如射頻信號）可能通過線圈繞組的電磁耦合形成噪聲，經積分器處理后被放大，掩蓋真實信號，尤其在弱電流測量場景中影響顯著。

四、抑制周邊磁場干擾的關鍵技術

盡管羅氏線圈對周邊磁場敏感，但通過設計優化與工程措施，可將干擾控制在允許范圍內，確保測量可靠性。

1. 線圈結構的抗干擾設計

對稱繞制技術：采用 “雙繞向” 或 “對稱分層” 繞制，使繞組在空間上呈對稱分布。當均勻干擾磁場穿過線圈時，兩側繞組的感應電動勢大小相等、方向相反，實現自然抵消。例如，部分高精度羅氏線圈采用 “8 字形” 繞制，進一步增強對非對稱磁場的抑制能力。

閉合磁路設計：確保線圈骨架為閉合環形（無缺口），減少外部磁場的 “泄漏” 耦合。非閉合結構會破壞磁場分布的對稱性，增加干擾敏感性。

屏蔽層設計：在繞組外側增加高磁導率材料（如坡莫合金）屏蔽層，利用其磁阻特性吸收雜散磁場，減少穿過繞組的磁通量；同時，屏蔽層接地可兼作電場屏蔽，避免靜電耦合干擾。

2. 安裝與布局優化

遠離干擾源：在工程布局中，將羅氏線圈與強磁場設備（如變壓器、電抗器）保持安全距離（通常建議≥3 倍設備直徑），利用磁場隨距離平方衰減的特性降低干擾。例如，將線圈遠離母線排的彎曲段（磁場分布不均區域），安裝在直線段附近。

方向調整：通過旋轉線圈角度，使干擾磁場的方向與線圈平面平行（而非垂直），減少穿過線圈的磁通量。例如，若干擾磁場沿水平方向，可將線圈軸線調整為垂直方向，降低耦合效率。

3. 信號處理與電磁兼容設計

積分器優化：選用低噪聲、高共模抑制比的積分器，減少干擾信號的放大。部分積分器內置高通 / 低通濾波模塊，可針對性濾除特定頻率的干擾（如 50Hz 工頻干擾）。

屏蔽與接地：線圈外殼采用金屬屏蔽體（如鋁或銅），并單點接地，形成法拉第籠，阻斷外部電磁場的空間耦合；信號傳輸線采用屏蔽雙絞線，抑制差模干擾，同時將屏蔽層與積分器接地端連接，消除共模干擾。

電磁兼容（EMC）認證：通過 EMC 測試（如 IEC 61000 系列標準），確保羅氏線圈在 30V/m~100V/m 的電磁輻射環境中仍能正常工作，適用于工業強干擾場景。

4. 算法補償技術

在復雜電磁環境中，可結合軟件算法進一步抑制干擾：

自適應濾波：通過采集干擾源的參考信號（如鄰近設備的電流），利用自適應算法從羅氏線圈輸出中剔除對應的干擾分量。

零點校準：在測量前，通過短暫切斷被測電流，記錄干擾磁場產生的零點偏移，后續測量時自動補償。

五、結語

羅氏線圈對周邊磁場的敏感性，是其電磁感應工作原理的固有特性，但這并不意味著它在復雜環境中 “不可靠”。從線圈的對稱繞制、屏蔽設計，到安裝布局的優化、信號處理的增強，一系列技術手段已能有效抑制干擾，使其在電力系統的高壓大電流測量、新能源汽車的電機控制、實驗室的精密測試等場景中穩定發揮作用。
