電壓探頭在傳導騷擾測量中的應用：原理、類型與實踐指南

　　在現代電子技術飛速發展的背景下，各類電子設備廣泛應用于生產生活的各個領域。然而，設備在運行過程中會產生電磁干擾，其中傳導騷擾是電磁干擾的重要形式之一，它通過電源線、信號線等導體傳播，可能對其他設備的正常工作造成影響。為確保電子設備的電磁兼容性，準確測量傳導騷擾至關重要，而電壓探頭作為可用于傳導騷擾測量的一種特殊設備，在這一過程中扮演著關鍵角色。

　　電壓探頭能夠用于傳導騷擾測量，其核心原理在于它可以將被測導體上的高電壓信號轉換為示波器等測量儀器能夠接收和處理的低電壓信號。一般來說，電壓探頭由電阻、電容等元件組成的分壓電路構成，通過分壓原理，將高幅值的電壓信號按一定比例縮小，使得測量儀器能夠安全、準確地對信號進行采集和分析 。例如，在測量開關電源的傳導騷擾時，電源工作過程中產生的高頻電壓波動可能達到數百伏甚至更高，普通測量儀器無法直接測量，而電壓探頭通過分壓，可以將這些高電壓信號轉換為幾伏甚至更低的電壓信號，傳遞給測量儀器進行處理 。

　　電壓探頭的類型多樣，不同類型的探頭適用于不同的傳導騷擾測量場景。按照結構和工作方式，常見的電壓探頭有無源電壓探頭和有源電壓探頭。無源電壓探頭主要由電阻或阻容網絡組成，結構簡單，成本較低，不需要額外的電源供電，適用于低頻、高電壓的傳導騷擾測量 。比如在測量市電電源線的傳導騷擾時，無源電壓探頭能夠穩定地將 220V 的交流電壓信號轉換為可測量的低電壓信號 。但無源電壓探頭存在帶寬有限的缺點，在高頻測量時會出現信號衰減和失真的情況 。

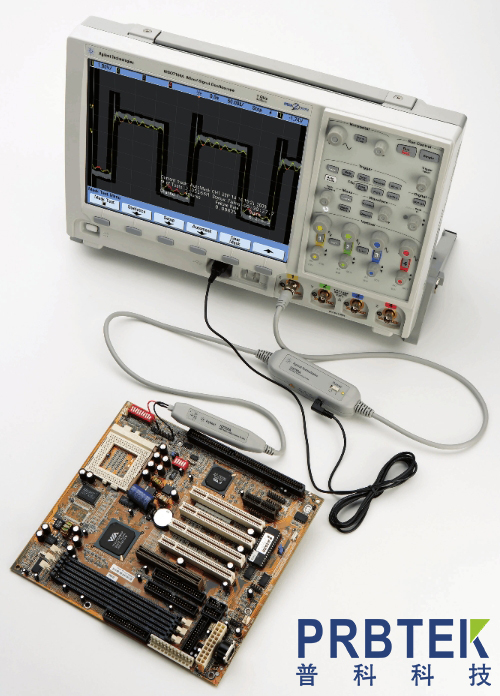

　　有源電壓探頭則內置放大器，需要外部電源供電，其具有高輸入阻抗、低輸出阻抗和較寬的帶寬等特點，能夠在高頻段保持良好的信號傳輸性能 ，非常適合高頻、微弱信號的傳導騷擾測量 。在對高速數字電路的傳導騷擾進行測量時，由于信號頻率高、幅度小，有源電壓探頭可以有效避免信號在傳輸過程中的損耗，準確捕捉到微弱的騷擾信號 。

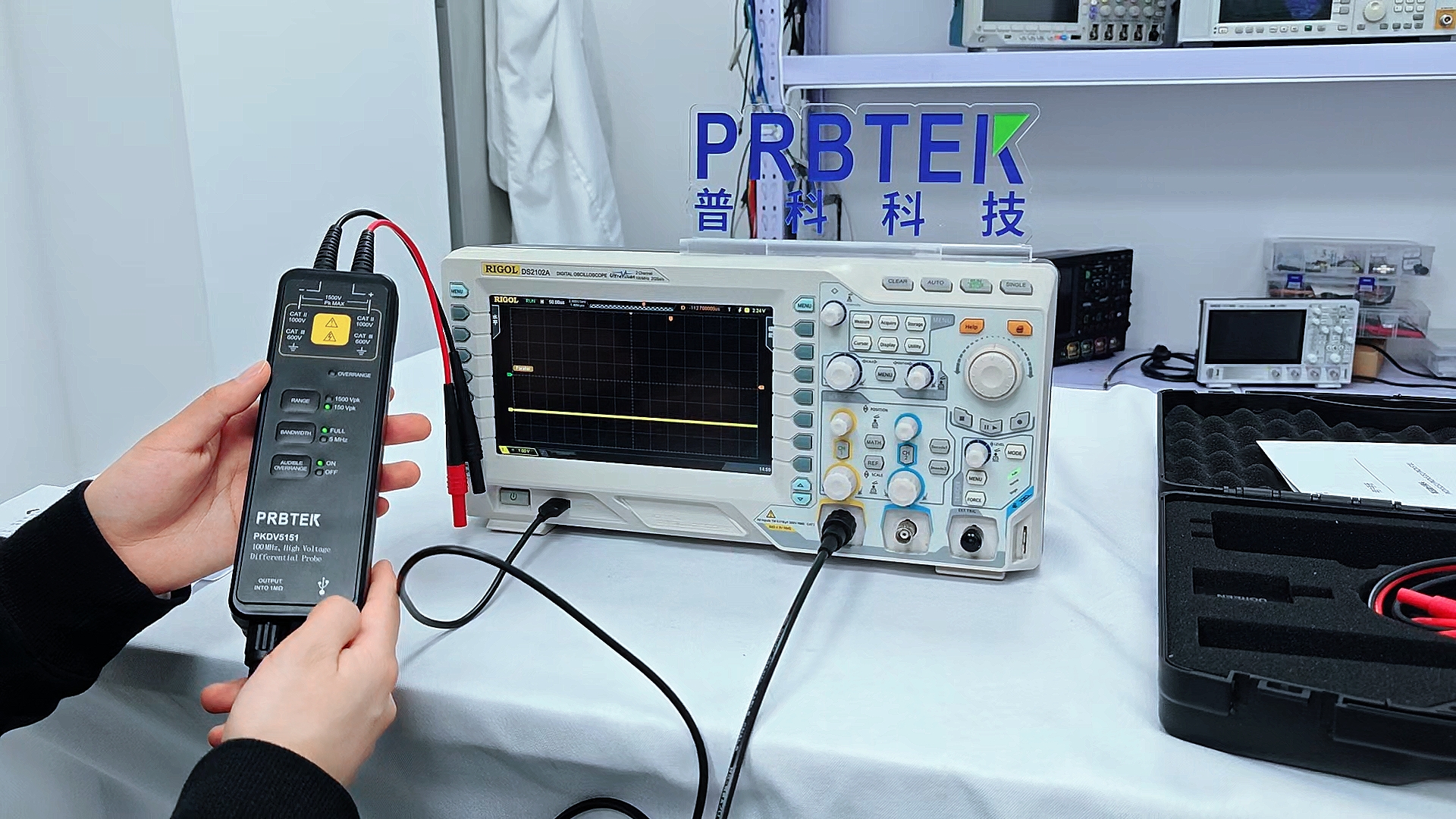

　　此外，根據不同的測量需求，還有差分電壓探頭等特殊類型。差分電壓探頭能夠抑制共模干擾，只對兩個輸入信號的差值進行放大和測量 。在一些復雜電磁環境下進行傳導騷擾測量時，環境中的電磁噪聲可能會以共模信號的形式干擾測量結果，此時差分電壓探頭可以通過其獨特的差分放大結構，消除共模干擾，準確獲取被測信號 。例如在測量汽車電子系統的傳導騷擾時，汽車內部復雜的電磁環境會產生大量共模干擾，差分電壓探頭能夠有效提升測量的準確性和可靠性 。

　　在使用電壓探頭進行傳導騷擾測量時，有諸多要點需要注意。首先是探頭的選擇，要根據被測信號的頻率范圍、電壓幅值、測量環境等因素選擇合適類型的電壓探頭 。如果測量低頻、高電壓信號，無源電壓探頭是較為合適的選擇;若測量高頻、微弱信號，則應優先考慮有源電壓探頭 。同時，探頭的帶寬必須滿足測量需求，探頭帶寬不足會導致高頻信號無法準確測量，影響傳導騷擾測量結果的真實性 。

　　其次是探頭的連接，在連接電壓探頭與測量儀器以及被測導體時，要確保連接牢固、可靠，避免因接觸不良引入額外的干擾信號 。并且，探頭的接地線應盡量短，因為過長的接地線會增加接地電感，導致高頻信號在接地回路中產生壓降，從而影響測量精度 。例如在測量高頻信號的傳導騷擾時，過長的接地線可能會使測量結果出現較大偏差 。

　　再者，在測量前需要對電壓探頭進行校準 。不同的電壓探頭在不同頻率下可能存在增益誤差，通過校準可以修正這些誤差，確保測量結果的準確性 。一般來說，可以使用標準信號源對探頭進行校準，按照探頭的使用說明書調整探頭的增益、補償?shù)葏?shù) 。

　　電壓探頭在傳導騷擾測量中的重要意義不言而喻。它為電子設備的電磁兼容性檢測提供了可靠的測量手段，幫助工程師準確掌握設備在運行過程中產生的傳導騷擾情況 。通過對傳導騷擾的測量和分析，工程師可以及時發現設備設計和制造過程中存在的電磁兼容問題，采取相應的整改措施，如優化電路布局、增加濾波電路等，從而提高設備的電磁兼容性，減少設備之間的相互干擾，保障電子設備在復雜電磁環境中的穩定運行 。

　　電壓探頭作為可用于傳導騷擾測量的特殊設備，憑借其獨特的工作原理和多樣的類型特點，在電磁兼容檢測領域發揮著不可替代的作用。深入了解電壓探頭的相關知識，正確選擇和使用電壓探頭進行傳導騷擾測量，對于保障電子設備的性能和質量，推動電子行業的健康發展具有重要意義。
