普通數字示波器能否適配電流探頭？一文詳解適配方案與應用要點

　　在電子測試測量領域，示波器是極為常用的工具，它主要用于測量電壓信號。但在實際工作中，工程師們有時也需要測量電流信號，那么普通數字示波器能否配備電流探頭來實現這一功能呢?答案是肯定的。普通數字示波器可以通過配備合適的電流探頭來測量電流信號 。

　　示波器本身并不具備直接測量電流的功能，需要借助電流探頭將電流信號轉換為電壓信號，再傳輸至示波器進行顯示和分析 。電流探頭依據法拉第原理設計，本質上是匝數為 1 的變壓器。當導線中有電流通過時，會在其周圍產生電磁通量場，電流探頭可傳感該磁通量場的場強，并將其轉換為相應電壓，以供示波器測量，進而讓使用者能夠查看和分析電流波形 。

　　電流探頭主要分為 AC 電流探頭和 AC/DC 電流探頭兩類 。AC 電流探頭一般為無源探頭，成本相對較低，但其僅能測量交流電流，無法處理直流分量 。常見的無源 AC 探頭如電流環，前端帶有磁環，磁環上繞有線圈。使用時將磁環套在被測供電線上，電線中電流產生的磁場被磁環收集，磁通量與電線上的電流成正比，使得磁環上線圈產生相應比例的電流，經后級匹配電路轉換為相應比例的電壓 。實芯 AC 無源探頭響應速度快，高頻帶寬可達 ns 級別甚至更高，但被測電流一般較小，通常在 100A 以下，且測量時需斷開被測導線，穿過轉換器后重新連接導線才能進行測量 。

　　AC/DC 電流探頭通常是有源探頭，這類探頭可同時測量直流和交流電流 。其在設計中增加了霍爾效應設備來檢測直流，帶寬從 DC 開始，擴展到規定頻率上限的 3dB 點 。該類探頭至少需要一個電源為霍爾效應設備供電，有的還可能需要電流探頭放大器，用于組合和調節 AC 和 DC 電平，以在示波器上輸出單一波形 。

　　在為普通數字示波器選擇電流探頭時，有諸多因素需要考量 。首先是測量需求，要明確是僅需測量交流電流，還是需要同時測量直流和交流電流，從而確定選擇 AC 電流探頭還是 AC/DC 電流探頭 。例如，若要測量開關電源中的電流，其中既包含交流成分，也可能存在直流成分，此時就需要 AC/DC 電流探頭 。

　　其次是帶寬要求 。為確保測量精度，所選電流探頭的帶寬應至少是被測電流信號頻率的 5 倍 。比如，一個 100MHz 帶寬的探頭在測量 100MHz 信號時，誤差可能高達 30% 。所以，若要準確測量高頻電流信號，就必須選擇帶寬足夠的探頭 。同時，不僅要關注探頭本身的帶寬，還需考慮示波器的帶寬 。若探頭帶寬足夠，但示波器帶寬不足，同樣會影響測量結果的完整性 。例如，若示波器帶寬為 200MHz，而選擇了帶寬為 1GHz 的電流探頭，對于頻率高于 200MHz 的信號，示波器也無法完整呈現其真實波形 。

　　再者是電流范圍 。必須確保被測電流大小在探頭的測量能力范圍內 。不同的電流探頭具有不同的標稱電流和量程，使用時不能長時間測量超過標稱電流的信號 。例如，某電流探頭標稱電流為 50A，若將其用于測量長時間超過 50A 的電流，可能會損壞探頭，且無法保證測量精度 。

　　此外，分辨率、工作溫濕度、最大導體尺寸、安培秒乘積、輸出連接器等參數也不容忽視 。分辨率決定了探頭能夠測量的最小電流;工作溫濕度限制了探頭的使用環境;最大導體尺寸規定了所能測量導線的直徑最大值;安培秒乘積定義了電流探頭線性操作的最大極限;輸出連接器則需與示波器輸入通道匹配，常見的電流探頭輸出接口一般是 BNC 接口，但也有其他類型 。

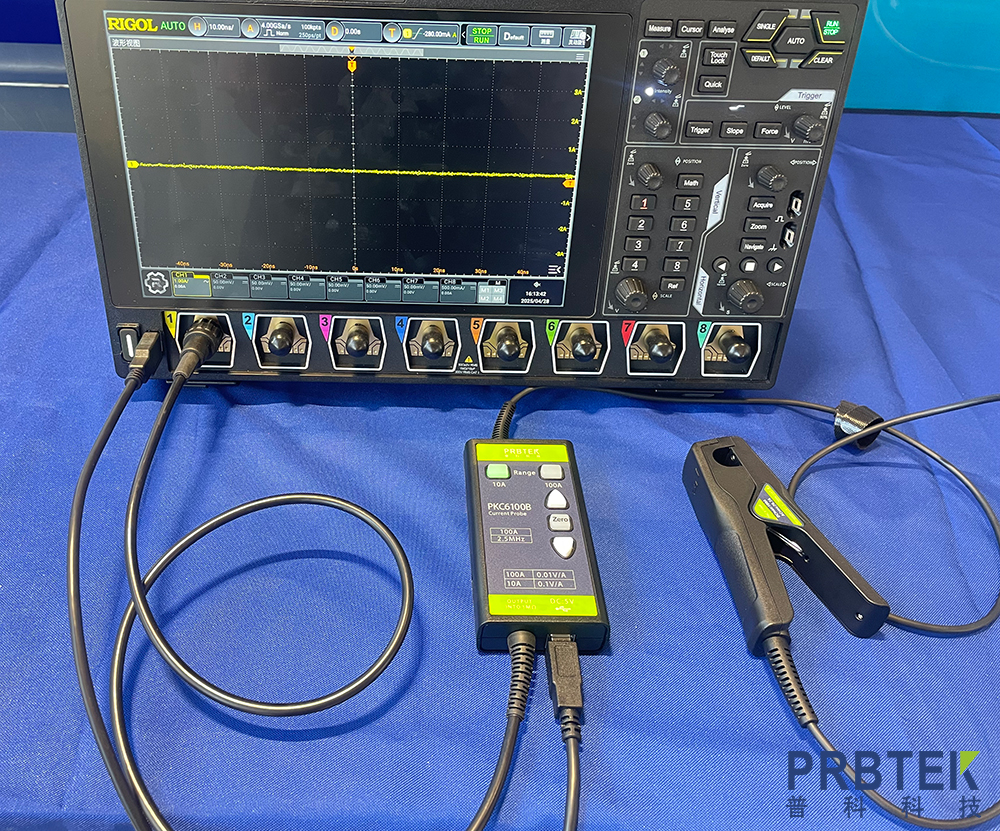

　　在使用電流探頭與普通數字示波器進行測量時，還需注意一些操作要點 。連接時，需將電流探頭正確連接到示波器的輸入端子 。例如，使用 RP1001C 電流探頭時，要先將示波器的耦合方式設置為直流，通過雙端 BNC 同軸線纜將探頭的 BNC 連接器與示波器輸入端相連 。測量直流信號時，要固定好電流探頭的位置，否則位置改變可能引起直流漂移，影響測量準確性;而測量交流信號時，探頭位置可以適當移動 。

　　若要增加某些電流探頭(如 RP1001C)的測量靈敏度，可增加測量線纜與測試夾纏繞的圈數，其靈敏度為當前檔位與纏繞圈數的乘積 。例如，當前檔位為 10mV/A，纏繞 4 圈后，靈敏度變?yōu)?40mV/A 。

　　普通數字示波器可以配備電流探頭來測量電流信號 。通過了解電流探頭的類型、工作原理，綜合考慮測量需求、帶寬、電流范圍等因素選擇合適的電流探頭，并掌握正確的使用方法，工程師們就能利用普通數字示波器實現對電流信號的準確測量，為電子設計、故障排除、性能測試等工作提供有力支持 。
