羅氏線圈能代替剩余電流互感器嗎？

　　羅氏線圈(Rogowski Coil)和剩余電流互感器(Residual Current Transformer, RCT)在某些場景下有相似的電流測量功能，但不能直接替代，需根據具體應用需求和技術特性判斷。以下從兩者的原理、特性、適用場景等方面對比分析：

　　一、原理與結構差異

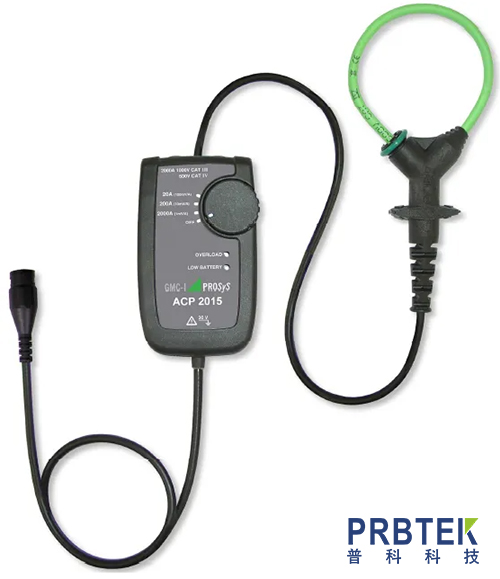

　　1. 羅氏線圈

　　原理：基于電磁感應原理，由均勻纏繞在非鐵磁材料骨架上的空心線圈構成，用于測量交變電流產生的磁場變化，輸出電壓與被測電流的微分成正比(需積分電路還原為電流信號)。

　　特點：

　　無磁芯：避免磁飽和、磁滯效應，線性度高，適用于大電流(甚至脈沖電流)測量。

　　寬頻帶：可測量從直流(配合積分器)到高頻(數十 MHz)的信號。

　　非接觸式：無需斷開電路，夾在導線上即可測量。

　　2. 剩余電流互感器(RCT)

　　原理：基于變壓器原理，由鐵磁材料(如硅鋼、坡莫合金)制成的環形磁芯和繞組構成，用于檢測單相或三相電路中的剩余電流(漏電流)。

　　特點：

　　有磁芯：依賴磁芯的導磁特性，靈敏度高，但存在磁飽和風險(尤其當被測電流過大時)。

　　窄頻帶：主要用于工頻(50/60Hz)或低頻場景，適用于漏電保護斷路器(RCD)等設備。

　　接觸式：需將被測導線穿過互感器磁芯中心，用于監測不平衡電流(正常時三相電流矢量和為零，漏電時出現剩余電流)。

　　二、關鍵性能對比

　　特性羅氏線圈剩余電流互感器(RCT)

　　測量對象交變電流(AC)、脈沖電流，需積分器還原工頻剩余電流(AC)，檢測三相電流不平衡

　　頻率范圍直流至數十 MHz(寬頻)工頻(50/60Hz)或低頻(通常 < 1kHz)

　　線性度高(無磁芯，無飽和)受磁芯限制，大電流時可能飽和

　　靈敏度取決于線圈匝數和積分器設計高(針對微小剩余電流優化，如 30mA)

　　輸出信號電壓信號(與電流變化率成正比)電流信號(與被測剩余電流成正比)

　　應用場景高頻電流、大電流測量，如電力電子、脈沖源低壓配電系統漏電檢測、RCD 保護裝置

　　三、能否替代?分場景討論

　　1. 不能替代的典型場景

　　工頻漏電保護(如 RCD)：

　　RCT 的設計目標是檢測工頻下的微小剩余電流(如 30mA)，依賴磁芯的高導磁率和低頻靈敏度。羅氏線圈雖能測量工頻電流，但其寬頻特性會引入高頻噪聲，且需額外積分電路，成本和復雜度更高，無法直接用于 RCD 等漏電保護設備。

　　需要磁芯增強感應的場景：

　　當被測電流極小時(如 mA 級工頻漏電流)，RCT 的磁芯可集中磁場，提高檢測靈敏度。羅氏線圈無磁芯，同等條件下感應信號較弱，難以滿足微小電流檢測需求。

　　2. 可能替代的特殊場景

　　寬頻電流監測或非工頻系統：

　　若需測量高頻或脈沖電流中的剩余電流(如變頻設備、新能源系統)，羅氏線圈可憑借寬頻特性實現，而 RCT 因磁芯頻帶限制無法適用。此時需配合積分器和信號處理電路，并通過算法提取剩余電流分量。

　　大電流或防磁飽和場景：

　　當被測電流可能超過 RCT 的磁飽和閾值時(如短路電流)，羅氏線圈的無磁芯結構可避免飽和，更適合線性測量大電流，但需額外設計積分和校準電路。

　　四、替代的技術挑戰

　　積分器設計：

　　羅氏線圈輸出為微分信號，需積分電路還原為電流信號，積分精度直接影響測量準確性，尤其在低頻段(如工頻)易受漂移影響。

　　噪聲抑制：

　　寬頻特性可能引入環境電磁干擾(EMI)，需在信號調理電路中增加濾波措施，而 RCT 因磁芯屏蔽和窄頻特性，天然抗干擾能力更強。

　　校準與標定：

　　羅氏線圈的靈敏度(如每安培對應的輸出電壓)需精確校準，而 RCT 通常針對工頻電流預校準，適配性更簡單。

　　五、結論與建議

　　不能直接替代：在傳統工頻漏電保護場景中，RCT 因成本低、靈敏度高、結構簡單仍是首選。

　　特定場景可用：若需寬頻測量、大電流線性檢測或非工頻系統的剩余電流分析，羅氏線圈可作為替代方案，但需配合積分電路、噪聲抑制和校準算法，且成本較高。

　　選型建議：

　　選 RCT：低壓配電漏電保護、工頻剩余電流檢測。

　　選羅氏線圈：高頻 / 脈沖電流測量、大電流監測、非工頻系統(如新能源、電力電子)。

　　如需混合使用，可考慮羅氏線圈用于寬頻電流采集，再通過軟件算法提取剩余電流分量，但需針對具體應用進行實驗驗證。
