羅氏線圈的歷史與發展

　　電氣工業革命與測量需求

　　20世紀初，全球電氣化浪潮席卷工業領域，電力網絡迅速擴張，高壓技術突飛猛進。這一背景下，精確電流測量成為電力系統發展的關鍵技術需求。傳統電流互感器(CTs)憑借其穩定性和安全性成為主流選擇，但隨著技術進步，其局限性日益顯現。

　　CTs的技術瓶頸

　　1.磁飽和問題：高電流下磁芯進入非線性區，導致測量失真

　　2.頻率限制：僅適用于工頻范圍(50/60Hz)，高頻響應差

　　3.體積重量：磁芯結構導致設備笨重，安裝受限

　　羅氏線圈的誕生

　　1912年，W. Rogowski和W. Steinhaus提出無磁芯螺旋線圈設計，開創電流測量新紀元。其核心創新包括：

　　空氣芯結構：徹底消除磁滯和飽和效應

　　線性響應：寬動態范圍內保持優異線性度

　　寬頻特性：從直流到高頻均可精確測量

　　技術原理與突破

　　羅氏線圈基于麥克斯韋方程組，通過均勻螺旋繞組測量磁場環量，輸出電壓與電流變化率(di/dt)成正比。這一原理使其特別適合瞬態電流測量，解決了傳統CTs在高頻和脈沖條件下的測量難題。

　　早期應用與局限

　　盡管理論先進，早期羅氏線圈面臨多項挑戰：

　　1.制造工藝：手工纏繞難以保證精度

　　2.信號處理：需復雜積分電路還原電流波形

　　3.環境干擾：易受外部磁場影響

　　4.校準難度：早期電子技術限制測量精度

　　技術演進歷程

　　經過數十年持續改進，羅氏線圈實現多項突破：

　　1930s：機械纏繞技術提升制造精度

　　1940s：電子積分器解決信號處理難題

　　1950s：抗干擾設計和校準技術成熟

　　現代應用價值

　　當今羅氏線圈已成為多個領域的關鍵技術：

　　1.智能電網：故障電流檢測與保護

　　2.新能源：光伏/風電系統監測

　　3.電力電子：高頻開關器件測試

　　4.科研領域：脈沖功率與電磁兼容研究

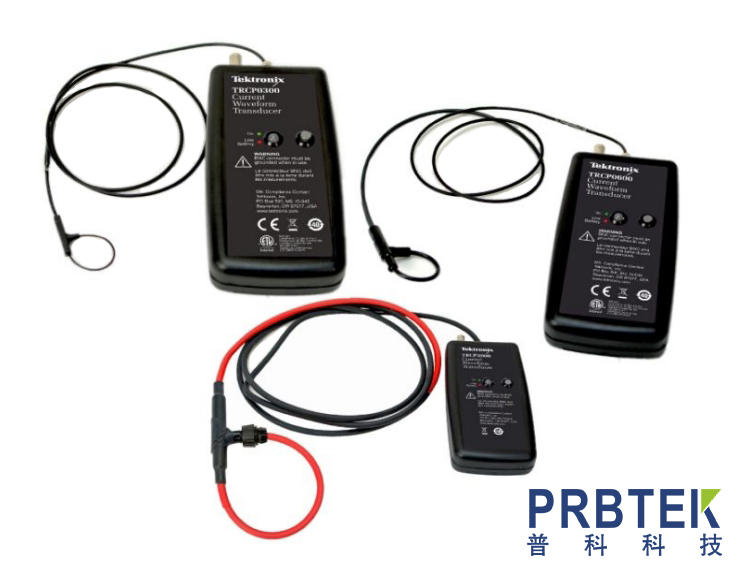

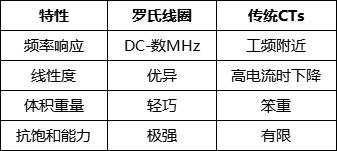

　　技術比較與優勢

　　與傳統CTs相比，羅氏線圈具有顯著優勢：

　　未來發展趨勢

　　隨著技術進步，羅氏線圈正朝著以下方向發展：

　　1.集成化：與數字處理電路一體化設計

　　2.智能化：內置自校準和故障診斷功能

　　3.微型化：MEMS工藝實現超小型化

　　4.多參數測量：同時測量電流、溫度等多參數

　　選購指南

　　選擇羅氏線圈時需考慮以下關鍵參數：

　　1.帶寬：根據測量信號頻率范圍選擇

　　2.靈敏度：依據被測電流大小確定

　　3.精度等級：按應用要求選擇0.1%-1%不同等級

　　4.安裝方式：分拆式或固定式根據現場需求選擇

　　典型應用案例

　　1.變電站監測：實時監測高壓線路故障電流

　　2.電動汽車：電池管理系統電流檢測

　　3.科研實驗：脈沖功率裝置電流測量

　　4.工業自動化：變頻器輸出電流監測

　　維護與保養

　　為確保羅氏線圈長期穩定工作：

　　1.定期校準：建議每年進行一次精度校準

　　2.環境防護：避免強磁場和極端溫度環境

　　3.連接檢查：定期檢查信號線連接狀態

　　4.軟件升級：數字式產品保持軟件最新版本

　　常見問題解答

　　Q：羅氏線圈能否完全替代傳統CTs?

　　A：兩者各有優勢，羅氏線圈在瞬態和高頻測量中表現優異，而傳統CTs在工頻大電流測量中仍具優勢。

　　Q：數字積分和模擬積分哪種更好?

　　A：數字積分具有靈活性和可編程優勢，而模擬積分響應更快，需根據具體應用選擇。

　　Q：如何減小外部磁場干擾?

　　A：可采用屏蔽設計、雙繞組抵消或數字信號處理等技術。

　　技術展望

　　未來羅氏線圈技術將呈現以下發展趨勢：

　　1.新材料應用：新型導體材料提升性能

　　2.無線傳輸：集成無線通信功能

　　3.AI集成：結合機器學習算法提升測量精度

　　4.多功能化：集成溫度、振動等多傳感器

　　歷經百年發展，羅氏線圈技術已從實驗室走向工業現場，其獨特優勢在現代化電力系統中發揮著不可替代的作用。隨著技術進步，這一經典測量技術必將繼續演進，為電氣測量領域帶來更多創新突破。
