示波器為什么有這么多種探頭？

　　示波器作為電子測量領域的基礎工具，其探頭種類之多常常令初學者困惑。從簡單的無源探頭到復雜的有源差分探頭，每種探頭設計都有其特定的應用場景和技術考量。本文將系統分析示波器探頭多樣性的原因，詳細解讀各類探頭的技術特點，并指導如何根據測量需求選擇合適的探頭。

　　一、示波器探頭的基本功能與技術要求

　　示波器探頭本質上是一個信號傳輸系統，負責將被測電路中的信號盡可能真實地傳送到示波器輸入端。理想的探頭應當具備：

　　1.高保真度：不引入信號失真

　　2.最小負載效應：不影響被測電路工作狀態

　　3.足夠帶寬：覆蓋被測信號頻率范圍

　　4.安全可靠：保護操作人員和設備

　　5.使用便捷：易于連接和操作

　　這些相互制約的技術要求，直接導致了不同類型探頭的產生。

　　二、示波器探頭多樣性的根本原因

　　1. 信號特性的多樣性

　　電子信號在幅度、頻率、波形等方面的巨大差異，需要不同類型的探頭：

　　電壓范圍：從μV級微弱信號到kV級高壓信號

　　頻率范圍：DC到數十GHz

　　信號類型：單端/差分、周期/瞬態、數字/模擬

　　阻抗特性：高阻/低阻電路

　　2. 測量場景的差異性

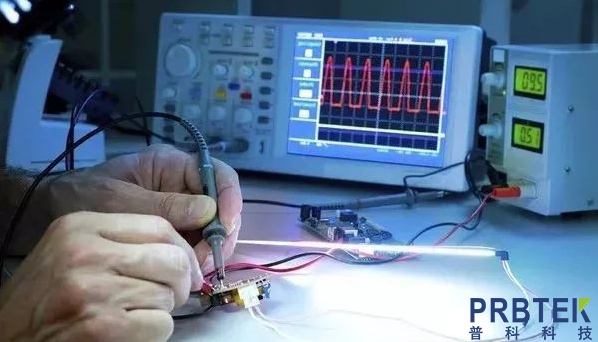

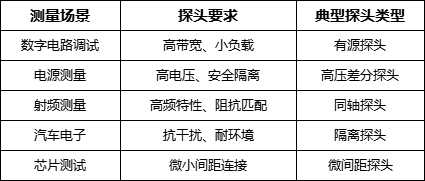

　　不同測量環境對探頭有特殊要求：

      3. 技術實現的限制

　　沒有一種探頭技術能同時滿足所有理想特性，工程師必須在以下參數間權衡：

　　帶寬 vs 負載效應

　　靈敏度 vs 動態范圍

　　精度 vs 成本

　　體積 vs 性能

　　三、主要示波器探頭類型及技術特點

　　1. 無源探頭(Passive Probes)

　　基本結構：

　　被測電路 → 衰減網絡 → 同軸電纜 → 示波器

　　↑

　　補償電容

　　技術特點：

　　典型帶寬：100-500MHz

　　輸入阻抗：10MΩ∥10-15pF

　　衰減比：10:1(最常見)、1:1、100:1等

　　無需外部供電

　　成本低廉

　　優缺點：

　　優點：耐用、經濟、使用簡單

　　缺點：帶寬有限、容性負載較大

　　典型應用：

　　通用電子測量

　　教育實驗

　　低頻數字信號

　　2. 有源探頭(Active Probes)

　　基本結構：

　　被測電路 → 高阻抗緩沖放大器 → 同軸電纜 → 示波器

　　↑

　　供電

　　技術特點：

　　帶寬：可達16GHz以上

　　輸入阻抗：1MΩ∥1pF或更高

　　動態范圍：通?！?V至±40V

　　需要外部供電(通常由示波器提供)

　　關鍵優勢：

　　極低的容性負載(可低至0.1pF)

　　超高帶寬

　　最小化信號完整性影響

　　典型應用：

　　高速數字電路(DDR、PCIe等)

　　射頻測量

　　高阻抗電路測量

　　3. 差分探頭(Differential Probes)

　　技術原理：

　　Vdiff = V+ - V-

　　→ 差分放大器 → 示波器

　　細分類型：

　　a. 無源差分探頭

　　帶寬：<100MHz

　　共模抑制比(CMRR)：40-60dB

　　無需供電

　　適合低頻差分信號

　　b. 有源差分探頭

　　帶寬：可達6GHz

　　CMRR：>60dB@高頻

　　需要供電

　　輸入電壓：±數十V

　　c. 高壓差分探頭

　　電壓范圍：±數千V至±數十kV

　　帶寬：通常<100MHz

　　安全隔離設計

　　開關電源、電機驅動測量

　　典型應用：

　　開關電源紋波

　　差分串行總線

　　三相電力系統

　　浮地測量

　　4. 電流探頭(Current Probes)

　　工作原理：

　　互感式：AC電流，基于電磁感應

　　霍爾效應：AC/DC電流，基于半導體效應

　　技術參數：

　　帶寬：DC-100MHz(高端產品可達120MHz)

　　電流范圍：mA至kA級

　　精度：通常1-3%

　　需要校準和消磁

　　典型應用：

　　電源功耗分析

　　電機驅動電流

　　瞬態電流脈沖

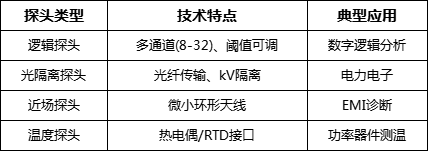

　　5. 特殊用途探頭

　　四、探頭選擇的關鍵考量因素

　　1. 帶寬需求

　　經驗法則：探頭帶寬 ≥ 3×信號最高頻率分量

　　例如：

　　測量100MHz時鐘信號 → 選擇≥300MHz帶寬探頭

　　1GHz數字信號 → 選擇≥3GHz有源探頭

　　2. 負載效應評估

　　容性負載影響：

　　上升時間延長：tr_probed = √(tr_signal2 + tr_probe2)

　　可能導致信號振鈴

　　電阻負載影響：

　　電壓分壓效應

　　可能改變電路工作點

　　3. 電壓范圍匹配

　　確保探頭電壓額定值覆蓋：

　　信號最大幅值

　　可能出現的瞬態過壓

　　4. 連接方式可行性

　　考慮：

　　被測點物理可訪問性

　　是否需要焊接或?qū)Ｓ眠m配器

　　空間限制(如芯片引腳間距)

　　5. 經濟性權衡

　　高端探頭價格可達示波器本體的數倍，需平衡：

　　實際測量需求

　　未來擴展性

　　使用頻率

　　五、探頭使用中的實用技巧

　　1. 補償校準(針對無源探頭)

　　步驟：

　　1.連接探頭至示波器校準輸出

　　2.觀察方波波形

　　3.調整探頭補償電容，直至獲得理想方波

　　過補償：波形圓角

　　欠補償：波形過沖

　　2. 接地優化

　　常見問題：

　　長接地線導致振鈴(可能增加幾nH電感)

　　接地不良引入噪聲

　　解決方案：

　　使用短接地彈簧替代長引線

　　確保良好接觸

　　差分測量消除共模噪聲

　　3. 高頻測量技巧

　　保持探頭與被測點距離最短

　　使用專用高頻探頭附件

　　注意探頭接地環面積最小化

　　六、前沿探頭技術發展

　　1. 更高帶寬需求

　　隨著SerDes速率突破224Gbps，探頭技術面臨挑戰：

　　材料創新(如低溫共燒陶瓷)

　　三維封裝技術

　　光電融合探頭

　　2. 集成化趨勢

　　探頭內置信號處理(去嵌、濾波)

　　智能探頭(自動識別、配置)

　　多物理量同步測量(電壓+電流+溫度)

　　3. 新型傳感技術

　　量子隧道效應探頭(原子級測量)

　　太赫茲波段探頭

　　非接觸式電場成像探頭

　　結語

　　示波器探頭的多樣性反映了電子測量需求的復雜性和技術實現的多元化。理解各類探頭的原理和特性，能夠幫助工程師在面對不同測量挑戰時做出合理選擇。隨著電子系統向更高速度、更高集成度發展，探頭技術也將持續創新，為電子工程領域提供更強大的測量手段。
