示波器高壓差分探頭的作用與原理

　　一、高壓差分探頭概述

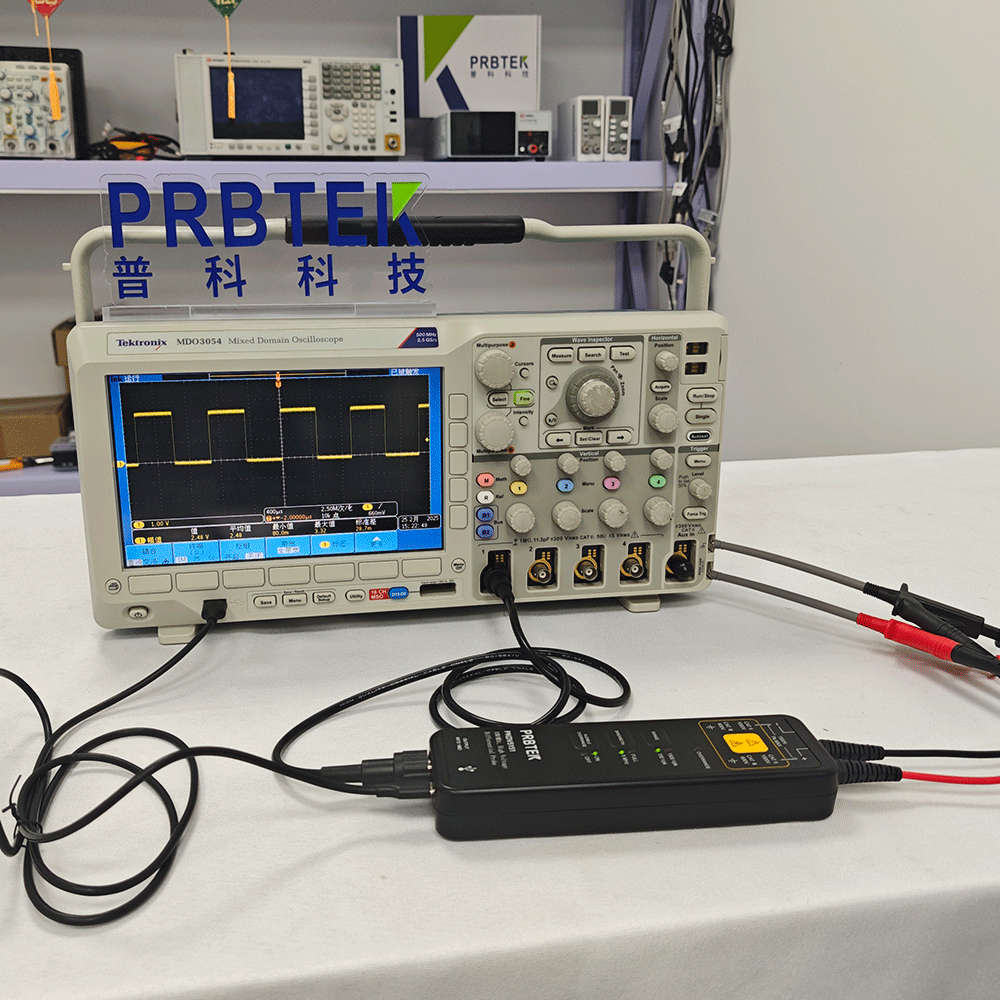

　　高壓差分探頭(High Voltage Differential Probe)是示波器測量系統中一種關鍵的附件設備，主要用于安全、準確地測量?jī)蓚€(gè)測試點之間的高壓差分信號。這類探頭在電力電子、工業自動化、新能源等領域有著廣泛應用。

　　二、高壓差分探頭的主要作用

　　1.安全隔離測量

　　高壓差分探頭能夠在被測高壓電路與示波器之間提供電氣隔離，保護操作人員和示波器免受高壓危害。典型隔離電壓可達數千伏甚至更高。

　　2.差分信號測量

　　能夠直接測量?jī)蓚€(gè)測試點之間的電壓差，而非對地電壓，特別適用于浮地系統或?qū)ΨQ電路的測量。

　　3.抑制共模干擾

　　通過共模抑制比(CMRR)特性，有效抑制線路中的共模噪聲，提高測量精度。

　　4.擴展示波器測量范圍

　　使普通示波器能夠測量遠超過其直接輸入范圍的高電壓信號。

　　三、高壓差分探頭的工作原理

　　1. 基本結構組成

　　高壓差分探頭通常由以下幾個關鍵部分組成：

　　高壓衰減網絡：電阻分壓器或電容分壓器

　　差分放大器：高精度、高共模抑制比的運算放大器

　　隔離電源：為探頭電路提供隔離電源

　　輸出緩沖：匹配示波器輸入阻抗

　　2. 信號處理流程

　　被測高壓差分信號首先經過高壓衰減網絡降低電壓，然后進入差分放大器處理，最后通過輸出緩沖匹配后送入示波器。

　　3. 關鍵技術原理

　　差分放大原理：

　　探頭通過差分放大器放大兩個輸入端的電壓差，同時抑制共模電壓。理想情況下，差分放大器只響應兩個輸入端的電壓差，而忽略它們共有的電壓分量。

　　衰減網絡設計：

　　高壓探頭采用精密電阻分壓網絡實現電壓衰減，典型衰減比為100:1、500:1或1000:1等。這種設計既保證了測量安全性，又保持了信號完整性。

　　共模抑制比(CMRR)：

　　優質高壓差分探頭的CMRR通常在60dB以上，高端產品可達100dB以上。這一參數反映了探頭抑制共模干擾的能力，數值越高表示性能越好。

　　四、高壓差分探頭的技術參數

　　主要技術參數包括：

　　帶寬：通常在50MHz-200MHz范圍，決定了高頻測量能力

　　最大差分電壓：可達±6000V，表示可測量的最大電壓差

　　最大共模電壓：可達±6000V，表示系統能承受的最大共模電壓

　　上升時間：與帶寬相關，影響對快速信號的捕捉能力

　　輸入阻抗：通常為幾兆歐姆，減少對被測電路的影響

　　五、高壓差分探頭的典型應用

　　1.開關電源測量

　　用于測量MOSFET、IGBT等開關器件的柵極驅動波形，以及變壓器原副邊電壓。

　　2.電機驅動測試

　　測量三相逆變器輸出波形，分析PWM調制質量。

　　3.電力電子裝置測試

　　在變頻器、UPS等設備研發和維修中測量高壓信號。

　　4.新能源系統

　　太陽能逆變器、風力發電系統等高壓直流環節的波形測量。

　　六、使用注意事項

　　1.安全操作

　　測量前確認探頭額定電壓是否滿足被測信號要求，避免過壓損壞。

　　2.接地處理

　　雖然差分探頭可以測量浮地信號，但適當接地可以提高測量穩定性。

　　3.校準維護

　　定期進行探頭校準，確保測量精度。

　　4.帶寬匹配

　　選擇探頭帶寬應高于被測信號最高頻率分量，一般要求探頭帶寬是被測信號最高頻率的3-5倍。

　　高壓差分探頭作為高壓測量領域的重要工具，其正確使用對于獲得準確測量結果至關重要。理解其工作原理和技術特點，可以幫助工程師更好地選擇和使用適合的探頭，提高測試效率和安全性。
