Micsig麥科信示波器高壓差分探頭MDP3000的操作步驟

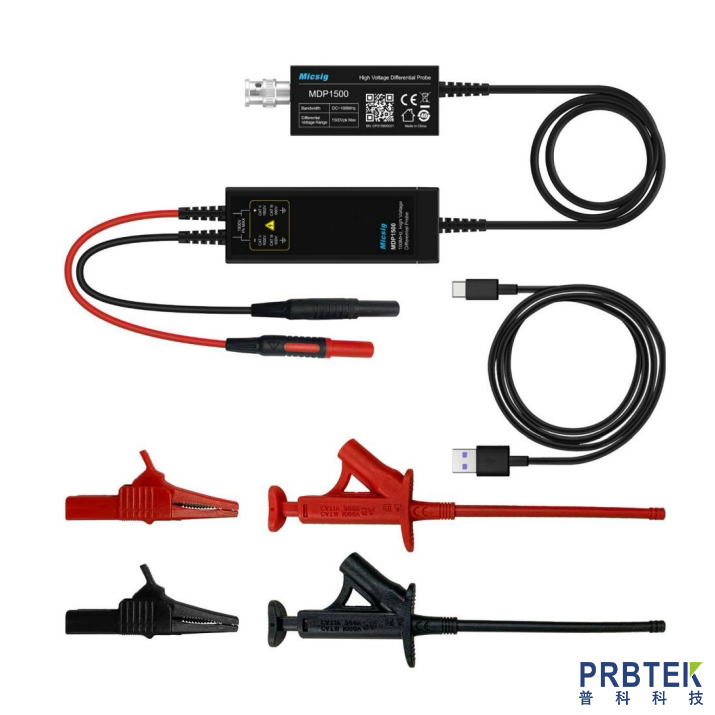

　　基于光隔離探頭技術重新定義的 MDP 系列高壓差分探頭，具有超低底噪，優秀的幅頻特性和業界更高的共模抑制比，助力您輕松應對各種高頻高壓信號測試。 MDP 系列高壓差分探頭具有以下特點：5MHz 帶寬限制功能，一鍵調零功能，過壓報警功能，3000V 最大差分輸入電壓，通用 BNC 接口，支持 USB 供電，超小的體積及精致的外觀。

　　操作步驟：

　　1) 探頭供電：使用標配USB Type-C 線將差分探頭連接至示波器USB 接口進行供電;

　　2) 連接示波器：將探頭 BNC 接口與示波器通道輸入相連(注意請確認示波器接地正常);

　　3) 選擇檔位：根據被測電壓范圍選擇合適的電壓檔位;

　　4) 連接被測對象：將信號輸入線連接(使用測試夾或者測試鉤)至被測對象開始測量;如果產生過壓報警，請立即斷開電源和輸入; 1、概述高壓差分探頭快速操作指南帶寬：100MHz / 150MHz / 200MHz

　　5) 設置示波器。

　　注意事項：

　　1) 開始測量前，需要對探頭的零點進行校準：

　　先將兩輸入端短路，上電，輕按“Zero”按鍵，檔位指示燈交替閃爍，5 M H z 指示燈閃爍后，探頭發出“滴”一聲，說明校準成功;當探頭發出三聲短促的“滴” 聲，說明校準失敗，需重新校準。

　　2) 差分探頭連接示波器時，示波器的帶寬應不低于探頭的帶寬，通道輸入阻抗為 1MΩ。

　　3) 建議開機預熱 10 分鐘后使用，以得到更精確的數據。

　　4) 當探頭的檔位指示燈一直閃爍且發出急促的蜂鳴聲時，是過壓警告的現象，應該切換高檔位。
