Micsig麥科信示波器高壓差分探頭MDP系列

　　高壓差分探頭MDP系列

　　基于光隔離探頭技術重新定義的 MDP 系列高壓差分探頭，具有超低底噪，優秀的幅頻特性和業界更高的共模抑制比，助力您輕松應對各種高頻高壓信號測試。

　　帶寬：100MHz / 150MHz / 200MHz / 300MHz / 400MHz / 500MHz

　　最大輸入差分電壓：700Vpk / 1500Vpk / 3000Vpk

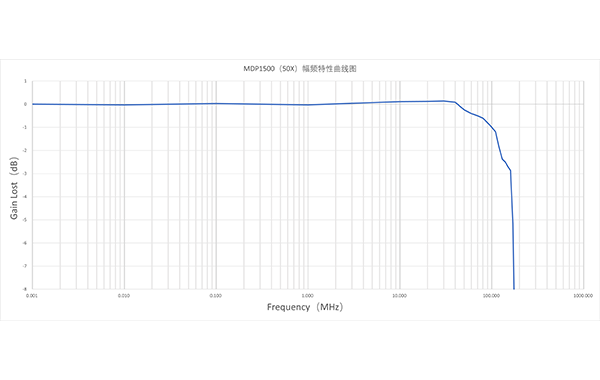

　　極佳的幅頻特性

　　MDP 系列具有優秀的帶寬平坦度，在二分之一帶寬內幅度波動小于0.5dB，在高頻段也可保持信號測試的準確性。

　　精度更高，共模抑制能力更強

　　輸入端輸入阻抗較高且輸入電容較低，使負載效應盡可能減小，提高了測量差分信號的精度。更高的共模抑制比性能，滿足較高頻率下的大共模電壓浮地測量。

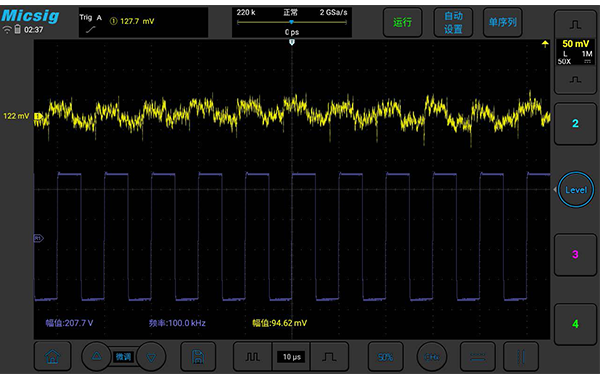

　　上圖為在100kHz，207.7V 信號下輸出的共模信號幅度94.62mV，共模抑制比>-60dB

　　超低底噪

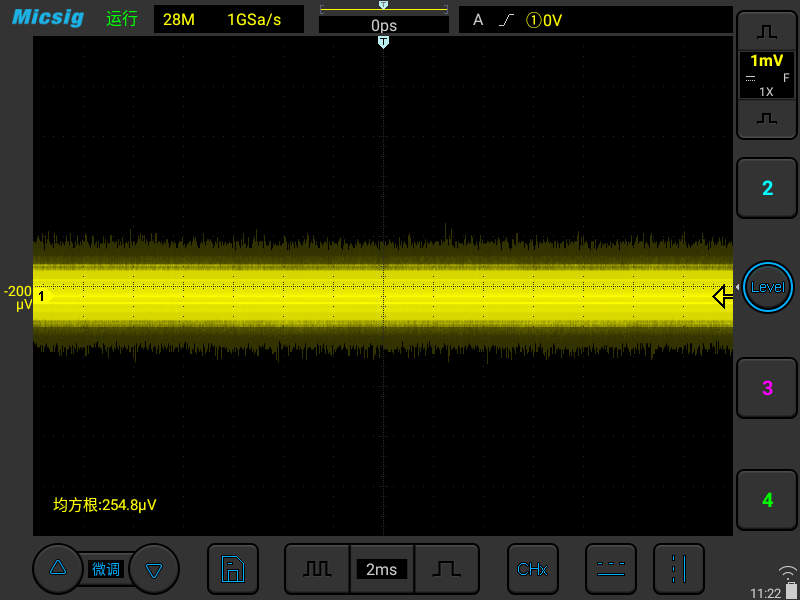

　　上圖為MDP3000測試結果，1000X檔位

　　全帶寬下底噪為254.8μVrms

　　5MHz 帶寬限制

　　用于大部分開關電源中FET 的開關頻率的測量，有效濾除高頻噪聲和干擾。

　　一鍵調零

　　將差分探頭表筆短接，按下Zero 按鍵，差分探頭即可迅速完成調零。

　　雙量程選擇

　　支持雙量程切換，有效提高信噪比，更多滿足測試電路要求。

　　BNC接口、適配無憂

　　通用標準BNC接口，可搭配所有品牌示波器使用。

　　USB 供電、簡單方便

　　連接示波器自帶的USB 供電，標準Type-C 接口連接，無需額外電源，簡單方便。

　　過壓報警、測量安心

　　電壓過載時，量程LED 燈會不停閃爍、蜂鳴器會不停發出“ 滴滴滴滴” 的聲音，讓您使用安心。

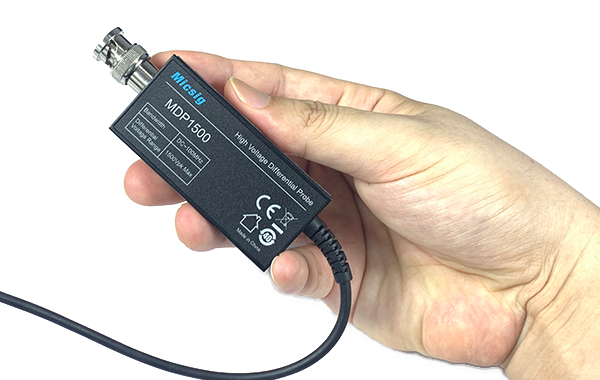

　　體積小巧、外觀精致

　　體積是傳統差分探頭的三分之一，和笨拙外觀徹底告別;設計更加小巧，外觀更加精致。

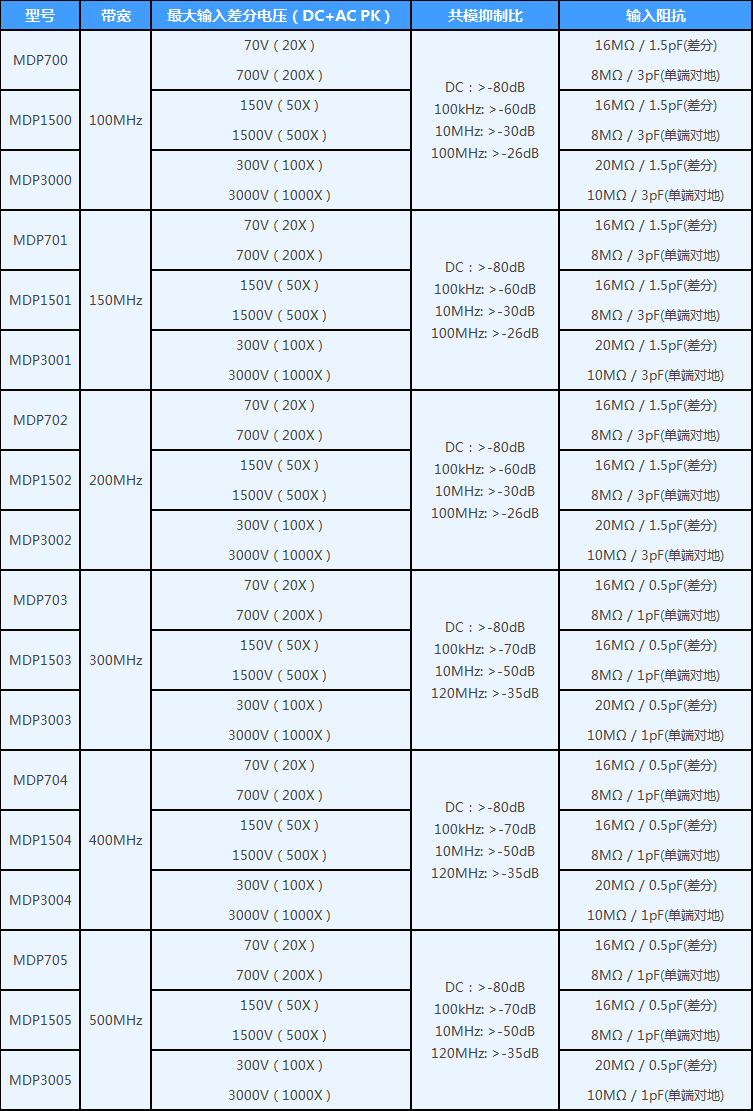

　　產品參數：

       應用場景：

　　● 浮地電壓測量

　　● 強電或高壓隔離測量

　　● 開關電源設計

　　● 電源轉換等相關設計

　　● 逆變、UPS 電源

　　● 焊接、電鍍電源

　　● 變頻器

　　● 變頻家電

　　● 電子鎮流器設計

　　● 電機驅動設計

　　● 感應加熱、電磁爐

　　● CRT 顯示器設計

　　● 電工實驗

　　● 低壓電器設計

　　● 電子電力和電力傳動實驗等
