知用CYBERTEK高壓差分探頭DP6700B的使用注意事項

　　DP6000B 系列高壓差分探頭是具有浮地測量功能的高壓差分探頭。其帶寬最高達到300MHz，滿足了大部分測試系統的需要;豐富的量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求;用戶可進入測試模式，調整偏置電壓，探頭長期使用后若出現失調現象，用戶可進入該模式，調整偏置，實現歸零;電子輕觸式按鍵，使得使用壽命更長;具有 5MHz 帶寬限制功能選擇，5MHz頻率帶寬滿足大部分開關電源中 FETs 的開關頻率的測量，并可以濾除更高頻率的噪聲和干擾;帶有聲光報警功能，且可手動關閉聲音報警功能，更具有人性化設計;USB 供電接口，使用更加方便靈活;

　　探頭配備標準的 BNC 輸出接口，可與任何廠家的示波器配合使用(要求示波器的輸入阻抗設置為 1MΩ;當選擇 50Ω時，衰減倍數會多衰減一倍)測量被測電路波形;自動保存功能，防止掉電后用戶重復操作。探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號?？蓮V泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。

　　使用注意事項：

　　在測量時應盡量使輸入線纏繞，這樣可以更好的消除引線電感和外界噪聲，提高高頻響應和抗干擾的能力。纏繞方式如下圖所示：

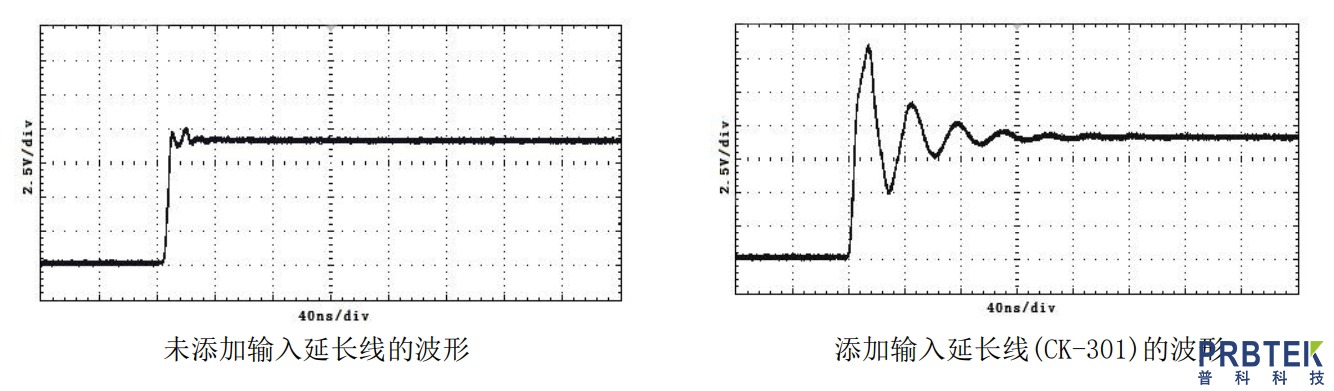

　　在測量時應盡量不要延長輸入線，否則會引入更多的噪聲。如果必須要額外加長輸入線，則應保證延長線的長度相同，而且輸入頻率不超過 5MHz，如果超過5MHz 輸出會有一定的誤差。如下圖所示：
