高壓差分探頭拆解分析：以Keysight N2790A為例

　　引言

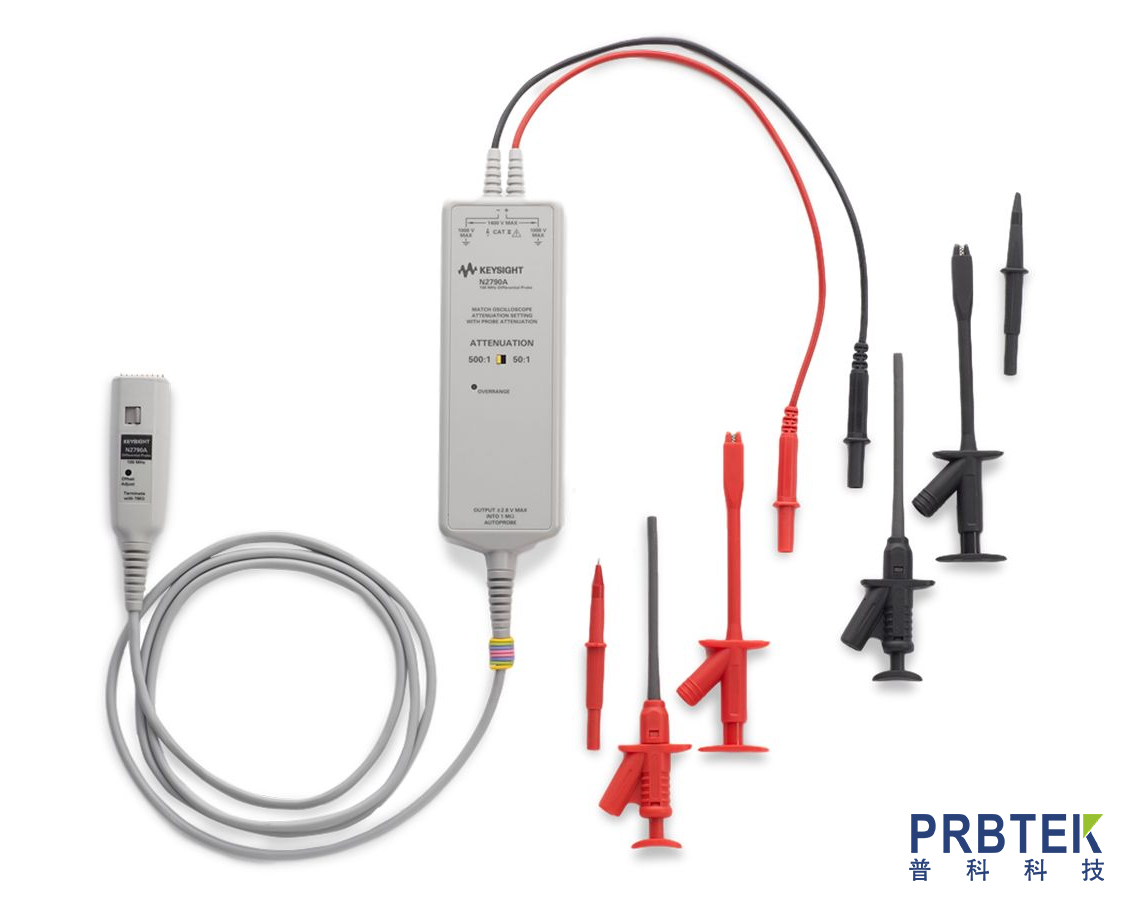

　　高壓差分探頭是電子測試測量領域的重要工具，用于安全地測量兩個高壓點之間的差分信號。本文將深入拆解Keysight N2790A高壓差分探頭(100MHz帶寬，1400V差分/±42V共模)，揭示其內部構造和工作原理。

　　型號規格

　　Keysight N2790A主要參數：

　　帶寬：100MHz

　　上升時間：<3.5ns

　　差分電壓范圍：±1400V

　　共模電壓范圍：±42V

　　衰減比：50:1

　　輸入阻抗：4MΩ||<3pF(差分)

　　過壓保護：1500V CAT II

　　拆解準備

　　所需工具：

　　T6/T8 Torx螺絲刀

　　塑料撬棒

　　防靜電手環

　　數字萬用表

　　放大鏡或顯微鏡

　　安全注意事項：

　　1.確保探頭已斷電至少30分鐘

　　2.佩戴防靜電設備

　　3.在防靜電工作臺上操作

　　4.記錄拆解步驟以便復原

　　外部結構分析

　　外殼設計

　　N2790A采用雙層外殼設計：

　　外層：高強度ABS塑料，符合UL94 V-0阻燃標準

　　內層：金屬屏蔽層，提供EMI防護

　　探頭前端采用橙色高壓警示色，符合IEC 61010安全標準。連接器為標準的BNC接口，但帶有特殊的鎖定機制防止意外脫落。

　　分步拆解過程

　　第一步：移除后蓋

　　1.使用T6 Torx螺絲刀卸下后蓋的4顆螺絲

　　2.小心分離后蓋，露出內部PCB和電池倉

　　3.注意后蓋內部的導電泡沫墊，用于接地和屏蔽

　　第二步：分離外殼

　　1.找到外殼接縫處的6個隱藏卡扣

　　2.使用塑料撬棒依次釋放卡扣

　　3.將外殼分為上下兩部分

　　第三步：內部結構分析

　　拆開后可見三個主要模塊：

　　1.前端衰減網絡

　　2.信號調理PCB

　　3.電源管理模塊

　　關鍵組件詳解

　　1. 高壓衰減網絡

　　分壓電阻：采用Vishay高壓薄膜電阻網絡，精度0.1%，溫度系數<25ppm/°C

　　保護電路：TVS二極管陣列(Littelfuse 1.5KE系列)提供瞬態保護

　　補償電容：Johanson 500系列NPO陶瓷電容，用于頻率補償

　　2. 信號調理PCB

　　差分放大器：TI THS4503全差分放大器

　　帶寬限制電路：采用Murata多層陶瓷電感和精密電阻組成的LC網絡

　　校準電位器：Bourns 3296系列多圈精密電位器

　　3. 電源系統

　　電池：可更換的CR2032鋰電池

　　DC-DC轉換器：TI TPS61040升壓轉換器

　　電壓基準：ADI ADR441B超低噪聲基準源

　　特殊設計亮點

　　1.隔離設計：

　　采用多層PCB隔離技術

　　高壓部分與低壓部分保持>2mm的爬電距離

　　關鍵信號走線采用保形涂層保護

　　2.溫度補償：

　　在關鍵元件旁放置NTC熱敏電阻

　　通過軟件算法進行實時溫度補償

　　3.EMI防護：

　　全金屬屏蔽罩

　　所有接口配備鐵氧體磁珠

　　關鍵信號線采用差分走線

　　組裝復原注意事項

　　1.確保所有屏蔽層正確接地

　　2.重新涂抹導熱硅脂(如適用)

　　3.校準螺絲保持原始位置

　　4.進行基本功能測試：

　　直流偏置

　　方波響應

　　過壓保護測試

　　維護建議

　　1.定期校準：建議每年進行一次完整校準

　　2.清潔保養：使用異丙醇清潔探頭尖端

　　3.存儲條件：溫度10-30°C，濕度<80%

　　4.壽命預測：關鍵元件(如衰減電阻)壽命約5-7年

　　結論

　　Keysight N2790A高壓差分探頭展現了精密的工程設計和嚴格的安全標準。其模塊化設計、多重保護機制和溫度補償技術使其成為工業應用的可靠選擇。通過拆解分析，我們可以更好地理解高壓探頭的設計哲學和維護要點。
