高頻電流探頭的兩種常用測定方式及其注意事項

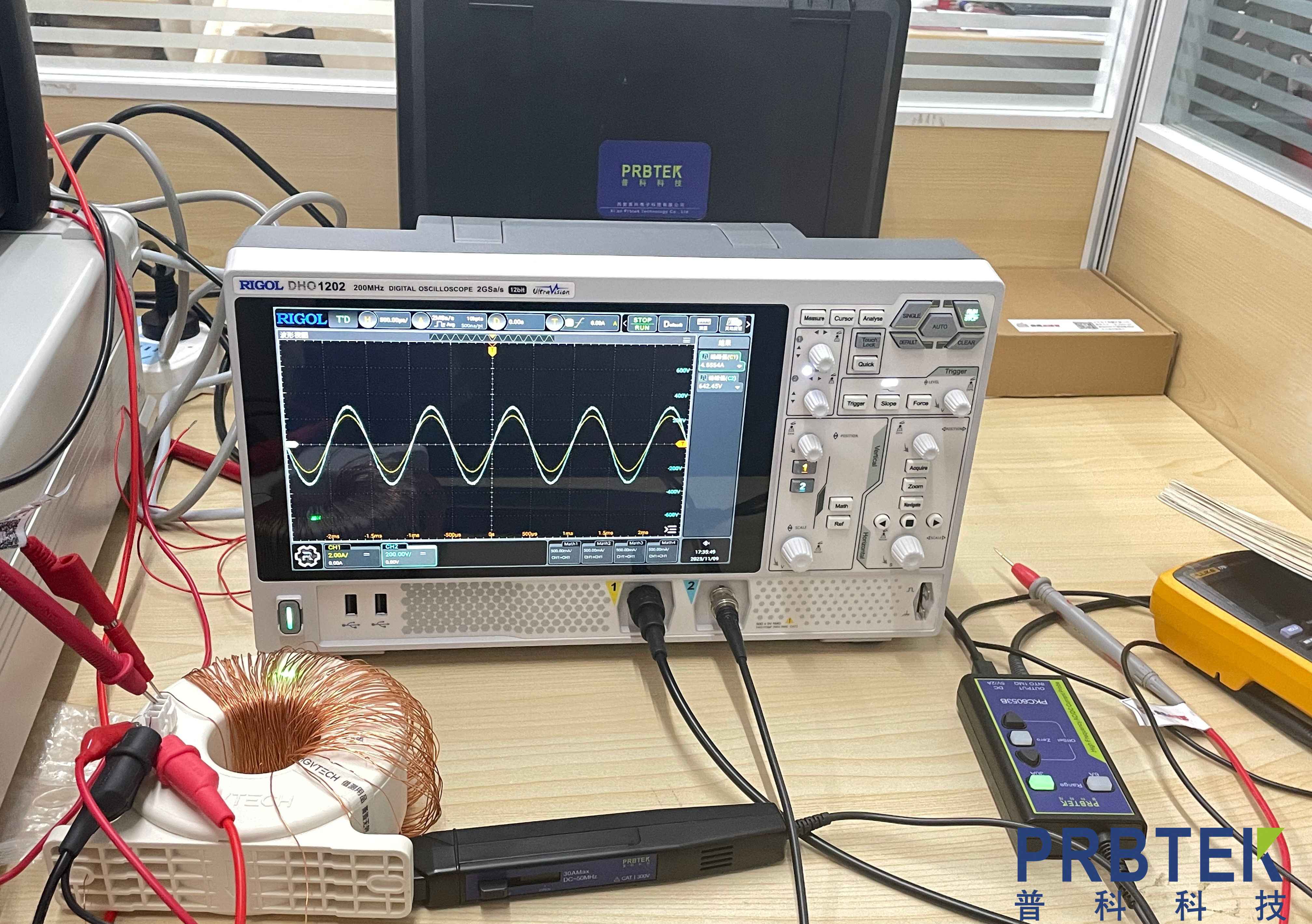

　　高頻電流探頭是電力電子測量中不可或缺的工具，主要用于浮地系統的精確測量。在電源系統測試中，經常需要測量多相供電系統中導體間的相對電壓差。許多技術人員曾嘗試使用普通單端探頭直接測量兩點間電壓，結果導致探頭損壞的情況屢見不鮮。現代高頻電流探頭采用特殊設計的供電模塊，具有更高的穩定性和更低的噪聲水平。其內部元件選用溫度系數和電壓系數極低的優質材料，能夠提供卓越的測試精度。這類有源高頻電流探頭通常具有50Ω的標準輸出阻抗，可與各類示波器和電壓表兼容。此外，用戶可通過測試模式調整偏置電壓，當探頭長期使用出現失調現象時，可進入該模式進行歸零校準;采用電子輕觸式按鍵設計，顯著延長了設備的使用壽命。

　　一、雙探頭差分測量法

　　這種方法利用兩個高頻電流探頭同時測量，再通過示波器的數學運算功能進行計算，是一種常見但并非最優的差分測量方案。具體操作是對兩個信號分別進行單端測量，然后利用示波器的數學運算功能(通常是通道A信號減去通道B信號)來獲得差分信號。

　　適用條件：

　　- 被測信號頻率較低

　　- 信號幅度足夠大

　　- 環境噪聲影響可忽略

　　潛在問題：

　　1. 信號通路延時差異：每個探頭到示波器通道都有獨立的信號傳輸路徑，兩條通路間的任何延時差異都會導致信號時間偏移，影響測量精度。

　　2. 共模抑制比降低：雙探頭系統的共模抑制能力通常不如專用差分探頭。

　　3. 測量一致性：兩個探頭的頻率響應和增益特性可能存在微小差異，影響測量結果。

　　改進建議：

　　- 盡量選用特性一致的配對探頭

　　- 測量前對兩個探頭進行校準

　　- 縮短測量路徑，減少延時差異

　　二、示波器浮地測量法及其隱患

　　在工程實踐中，存在一種常見但不安全的浮地測量方法，即通過改造供電系統來實現示波器的浮地測量。具體做法包括：

　　1. 切斷保護接地線：移除標準三芯AC插座的接地線

　　2. 使用隔離變壓器：切斷中性線與接地線的連接

　　安全隱患分析：

　　1. 建筑電氣系統的隱蔽連接：在建筑布線中，中性線可能已在某處與接地系統相連，這種隱蔽連接會使所謂的"浮地"措施失效。

　　2. 違反安全規范：這種方法明顯違背了電氣安全操作規程和工業健康安全標準。

　　3. 測量結果失真：示波器在浮地狀態下會形成較大的寄生電容，導致測量系統出現振蕩，嚴重扭曲被測波形。

　　技術缺陷表現：

　　- 測量波形出現明顯振蕩和失真

　　- 測量結果不穩定，重復性差

　　- 高頻分量測量嚴重失準

　　正確替代方案：

　　- 使用專門設計的隔離差分探頭

　　- 采用光纖隔離測量系統

　　- 選擇具有高共模抑制比的測量設備

　　測量方法選擇建議

　　在實際工程應用中，建議優先考慮以下原則：

　　1. 安全性應始終放在首位，避免任何可能危及人身安全的測量方式

　　2. 根據測量頻率范圍和精度要求選擇合適的探頭類型

　　3. 對于高頻信號測量，專用差分探頭通常能提供更可靠的結果

　　4. 定期校準測量設備，確保系統各環節的性能匹配

　　通過科學選擇測量方法和正確使用測量設備，既能獲得準確的測試結果，又能保障操作人員的安全，實現高效可靠的電力電子測量工作。
