示波器接口兼容性分析:Tektronix VPI接口與BNC探頭

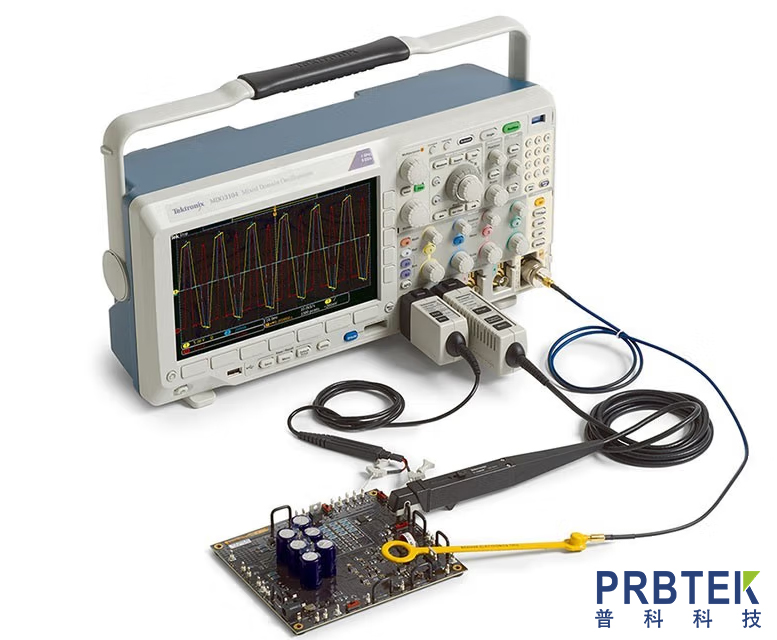

　　1. Tektronix VPI接口特性

　　物理結構：VPI(Versatile Probe Interface)是Tektronix專有的探頭接口，采用多針腳設計(通常為9針)，支持智能通信(如自動識別探頭類型、衰減比等)。

　　電氣特性：提供探頭供電、信號傳輸和數字通信功能，兼容高帶寬有源探頭(如TekVPI系列)。

　　2. BNC接口探頭兼容性

　　直接連接：物理上不兼容。BNC接口為標準的同軸連接器(卡口式)，而VPI接口為多針矩形接口，兩者無法直接插接。

　　適配方案：

　　VPI-to-BNC適配器：Tektronix官方提供適配器(如型號 TPA-BNC)，可將VPI接口轉換為BNC接口，支持被動探頭或部分有源探頭。

　　第三方適配器：需注意阻抗匹配(通常需50Ω或1MΩ)和帶寬限制(可能降低高頻性能)。

　　3. 使用注意事項

　　帶寬影響：適配器可能引入額外電容/電感，影響高頻信號完整性(例如，1GHz以上信號可能衰減)。

　　探頭供電：BNC被動探頭無需供電，但若使用有源BNC探頭，需確保適配器支持供電(部分VPI適配器提供偏置電壓)。

　　自動識別失效：BNC探頭無法通過VPI的智能識別功能，需手動設置衰減比和阻抗。

　　4. 推薦操作步驟

　　1. 確認適配器型號：例如TPA-BNC，確保其兼容您的示波器型號(如TBS2000/DPO/MSO系列)。

　　2. 連接方式：

　　plaintext

　　示波器VPI接口 → TPA-BNC適配器 → BNC探頭

　　3. 手動配置：在示波器菜單中選擇探頭類型為“1X/10X”并設置對應衰減比。

　　5. 替代方案

　　使用TekVPI探頭：推薦原廠探頭(如TPP系列)，確保最佳性能。

　　更換示波器：若長期需用BNC探頭，可考慮配備BNC接口的示波器(如Keysight 1000X系列)。

　　總結

　　可以間接兼容，但需專用適配器，且可能犧牲部分性能。建議評估信號頻率范圍和精度需求后選擇方案。
