如何正確使用射頻測試線纜進行高頻測試

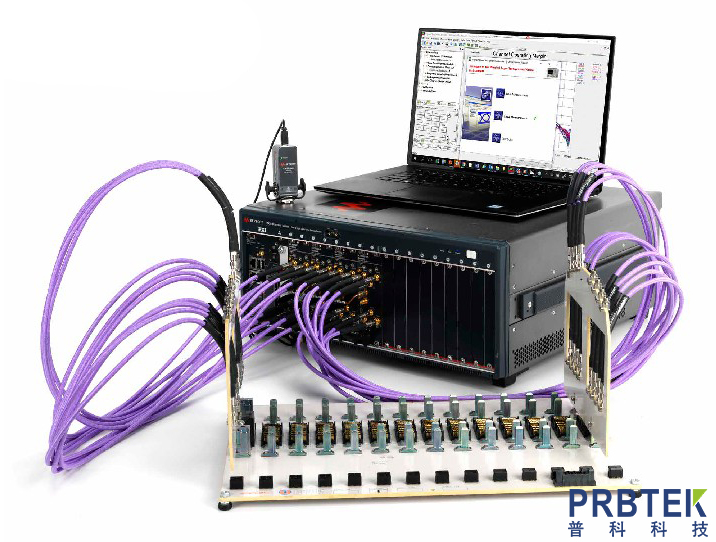

　　在高頻測試中，射頻測試線纜的正確使用至關重要。射頻測試線纜(RF Test Cable)是連接測試設備與被測設備(DUT)的關鍵組件，其性能直接影響測試結果的準確性。本文將詳細介紹如何正確使用射頻測試線纜進行高頻測試，包括線纜的選擇、連接、維護以及常見問題的解決方法。

　　1. 選擇合適的射頻測試線纜

　　1.1 頻率范圍

　　射頻測試線纜的頻率范圍必須覆蓋測試所需的頻率。不同型號的線纜有不同的頻率上限，選擇時應確保線纜的頻率范圍高于測試頻率。

　　1.2 損耗特性

　　線纜的損耗(Insertion Loss)是高頻測試中的一個重要參數。損耗越小，信號傳輸?shù)男试礁摺＿x擇低損耗的線纜可以減少信號衰減，提高測試精度。

　　1.3 阻抗匹配

　　射頻測試線纜的阻抗通常為50歐姆或75歐姆，選擇時應確保線纜的阻抗與測試設備和被測設備的阻抗匹配，以避免信號反射和駐波比(VSWR)的增加。

　　1.4 線纜長度

　　線纜長度越長，信號損耗越大。在滿足測試需求的前提下，盡量選擇較短的線纜以減少損耗。

　　2. 正確連接射頻測試線纜

　　2.1 清潔連接器

　　在連接線纜之前，確保連接器(如SMA、N型等)的清潔?；覊m、油污等污染物會增加連接器的接觸電阻，導致信號損耗和反射。

　　2.2 正確擰緊連接器

　　連接線纜時，應使用適當?shù)呐ぞ匕馐只蚴謩?dòng)擰緊連接器。過度擰緊可能導致連接器損壞，而擰緊不足則可能導致接觸不良。

　　3. 避免線纜彎曲和扭曲

　　射頻測試線纜應避免過度彎曲和扭曲，尤其是在高頻測試中。彎曲半徑應大于線纜外徑的10倍，以防止信號損耗和線纜損壞。

　　4. 維護射頻測試線纜

　　4.1 定期檢查

　　定期檢查線纜的外觀和連接器，確保沒有損壞或磨損。損壞的線纜應及時更換，以避免影響測試結果。

　　4.2 避免機械應力

　　線纜在使用過程中應避免受到機械應力，如拉扯、擠壓等。這些應力可能導致線纜內部結構損壞，影響信號傳輸。

　　4.3 存儲環境

　　線纜應存放在干燥、無塵的環境中，避免高溫、高濕和腐蝕性氣體。長期不使用的線纜應定期檢查，確保其性能不受影響。

　　5. 常見問題及解決方法

　　5.1 信號損耗過大

　　如果測試中發現信號損耗過大，首先檢查線纜的連接是否牢固，連接器是否清潔。如果問題仍然存在，可能需要更換低損耗的線纜。

　　5.2 駐波比過高

　　高駐波比通常是由于阻抗不匹配或連接器接觸不良引起的。檢查線纜的阻抗是否與設備匹配，并確保連接器清潔和擰緊。

　　5.3 線纜損壞

　　如果線纜出現明顯的物理損壞，如外皮破裂、連接器松動等，應立即停止使用并更換新的線纜。

　　6. 總結

　　正確使用射頻測試線纜是高頻測試成功的關鍵。選擇合適的線纜、正確連接、定期維護以及及時解決常見問題，可以確保測試結果的準確性和可靠性。通過遵循上述步驟，您可以最大限度地發揮射頻測試線纜的性能，提高高頻測試的效率和質量。
