EMC不合格怎么用頻譜分析儀和近場探頭找干擾源

　　以下是使用頻譜分析儀和近場探頭查找EMC不合格干擾源的詳細步驟和方法：

　　前期準備

　　設備檢查與連接

　　確保頻譜分析儀和近場探頭功能正常，各連接線纜完好無損。將近場探頭正確連接到頻譜分析儀的相應輸入端口。

　　把被測設備放置在合適的測試環境中，避免周圍存在明顯的電磁干擾源，如大型電機、廣播發射塔等。

　　頻譜分析儀參數設置

　　頻率范圍：根據被測設備的工作頻率以及相關標準要求，設置合適的頻率范圍。例如，對于工作在2.4GHz頻段的無線設備，可設置頻率范圍為2.3 - 2.5GHz 。

　　分辨率帶寬(RBW)：初始設置時可選擇相對較寬的RBW，以便快速掃描到可能存在的干擾信號。例如，設置為100kHz 。后續如需更精確分析，可適當減小RBW 。

　　視頻帶寬(VBW)：一般設置為RBW的幾倍，如3倍RBW ，以平滑顯示的頻譜，減少噪聲干擾。

　　掃描時間：根據頻率范圍和RBW合理設置掃描時間，確保能夠捕捉到穩定的頻譜信息。

　　初步干擾信號掃描

　　開啟被測設備和頻譜分析儀：讓被測設備處于正常工作狀態，啟動頻譜分析儀進行頻譜掃描。

　　觀察頻譜圖：在頻譜分析儀的顯示屏上觀察頻譜圖，查找是否存在超出標準限值的干擾信號。這些干擾信號可能表現為突出的峰值、寬帶噪聲等。記錄下干擾信號的大致頻率、幅度和帶寬等信息。

　　近場探頭探測

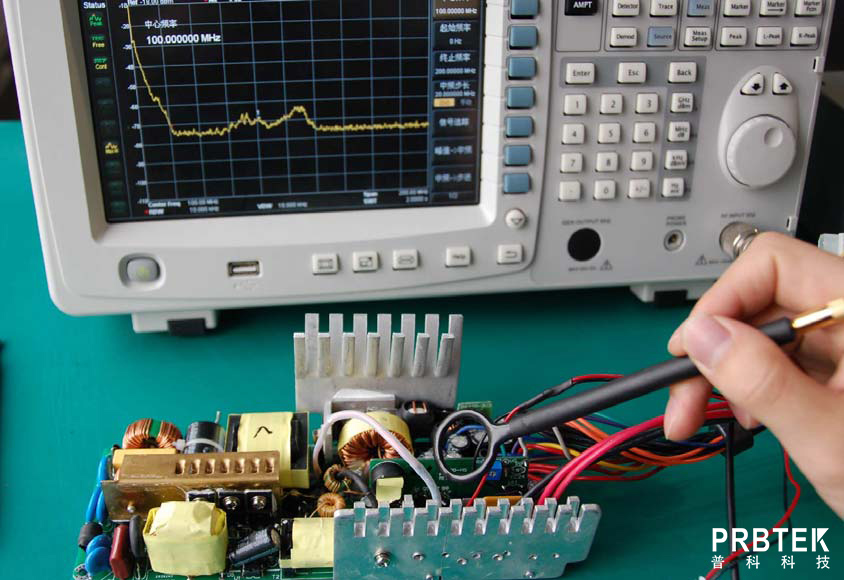

　　手持近場探頭靠近被測設備：保持探頭與被測設備表面適當距離(一般為幾毫米到幾厘米)，緩慢移動探頭，在被測設備周圍進行探測。

　　觀察頻譜分析儀顯示變化：當探頭靠近干擾源時，頻譜分析儀上對應的干擾信號幅度通常會顯著增強。例如，當探頭靠近某一芯片時，頻譜分析儀上原本較弱的干擾信號幅度突然增大，說明該芯片可能是干擾源之一。

　　標記可疑區域：根據頻譜分析儀的顯示變化，標記出可能存在干擾源的區域或部件。

　　詳細頻段分析

　　縮小頻率范圍：根據初步掃描和近場探頭探測得到的信息，進一步縮小頻譜分析儀的頻率范圍，聚焦在包含干擾信號的特定頻段上。

　　調整RBW進行精細分析：減小RBW值，提高頻譜分析儀的頻率分辨率，以便更清晰地觀察干擾信號的細節特征，如信號的調制方式、諧波分布等。

　　分析干擾信號特征：根據干擾信號的特征判斷干擾源的類型。例如：

　　周期性脈沖信號：可能是由開關電源、時鐘電路等產生的。例如，開關電源在開關切換瞬間會產生高頻脈沖干擾。

　　寬帶噪聲信號：可能是由于電路中的放大器噪聲、電源紋波等引起的。

　　定位干擾源

　　部件隔離法：逐個關閉或斷開被測設備的各個部件或功能模塊，同時觀察頻譜分析儀上干擾信號的變化情況。如果關閉某一部件后干擾信號消失或明顯減弱，則該部件很可能是干擾源。例如，關閉某一通信模塊后，特定頻率的干擾信號消失，說明該通信模塊是干擾源。

　　更換部件驗證：對于懷疑是干擾源的部件，嘗試更換相同型號或不同型號的部件，再次觀察干擾信號是否仍然存在。如果更換后干擾信號消失，則可以確定該部件是干擾源。

　　綜合分析與整改

　　綜合分析結果：結合頻譜分析儀的測量數據、近場探頭的探測結果以及部件隔離和更換的驗證情況，確定干擾源的具體位置和類型。

　　制定整改措施：根據干擾源的類型和特點，采取相應的整改措施。例如，對于電源干擾問題，可以增加電源濾波器;對于信號傳輸線的輻射干擾，可以采取屏蔽措施或優化布線。
