利用BNC線連接信號源與功率計進行信號功率測量

　　在電子技術和通信領域，精確測量信號的功率是一項至關重要的任務。它對于評估設備性能、確保信號傳輸質量以及滿足各種應用場景的要求都具有不可忽視的意義。其中，通過BNC線將信號源連接到功率計上，進而測量信號功率值是一種常見且有效的方法。本文將圍繞這一過程展開詳細的闡述。

　　一、信號功率測量的重要性

　　信號功率是描述信號強度的一個關鍵參數。在眾多電子設備和通信系統中，信號功率的大小直接影響著系統的性能和工作效果。例如，在無線通信中，發射信號的功率決定了信號的傳輸距離和覆蓋范圍;在射頻電路設計中，準確測量信號功率有助于評估放大器、濾波器等器件的性能。因此，精確測量信號功率對于保證設備正常運行、優化系統設計以及滿足相關標準和規范都具有重要意義。

　　二、BNC線的特點與優勢

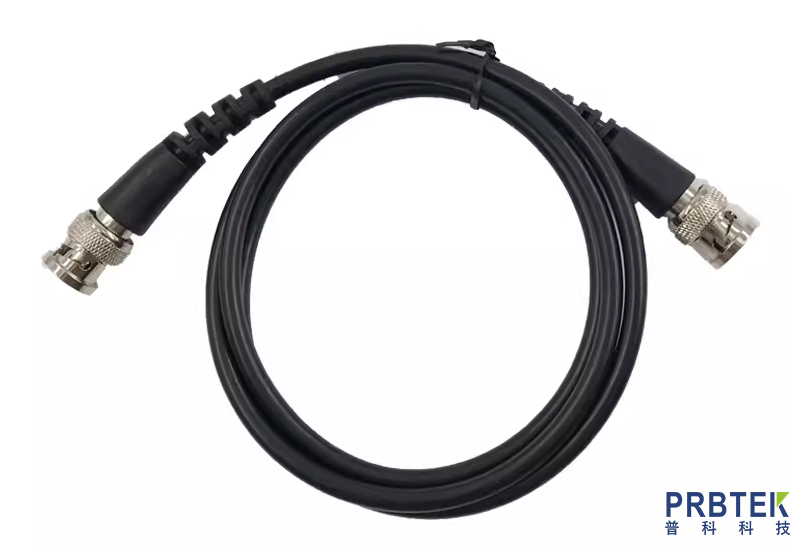

　　BNC線，即卡口式尼爾 - 康塞曼接頭線纜，是一種廣泛應用于射頻和視頻領域的同軸電纜。它具有一系列獨特的特點和優勢，使其成為連接信號源和功率計的理想選擇。

　　(一)良好的屏蔽性能

　　BNC線的外導體通常采用編織網狀結構或金屬箔層，能夠有效地屏蔽外界電磁干擾，防止其對傳輸信號的影響。同時，也能避免內部信號向外輻射，保證信號傳輸?shù)姆€(wěn)定性和保密性。在復雜的電磁環境中，這種屏蔽性能尤為重要，可以確保測量結果的準確性。

　　(二)可靠的連接方式

　　BNC接頭采用卡口式設計，連接牢固且操作方便。只需將接頭插入對應的接口，然后旋轉卡口即可實現緊密連接，確保良好的電氣接觸。這種連接方式不僅能夠保證信號傳輸?shù)姆€(wěn)定性，而且在頻繁插拔的情況下也能保持可靠的連接，減少了因接觸不良而導致的測量誤差。

　　(三)寬頻帶特性

　　BNC線具有較寬的工作頻率范圍，能夠適應不同頻率的信號傳輸。無論是低頻信號還是高頻信號，都可以通過BNC線進行有效的傳輸，滿足各種應用場景對不同頻率信號功率測量的需求。

　　三、連接信號源與功率計的具體操作步驟

　　(一)準備工作

　　在進行信號功率測量之前，需要準備好相應的設備和工具。首先，確保信號源和功率計的功能正常，并且選擇合適規格的BNC線。根據信號的頻率、功率范圍以及測量精度等要求，選擇匹配的信號源和功率計型號，以保證測量結果的準確性。

　　(二)連接BNC線

　　將BNC線的一端連接到信號源的輸出端口，另一端連接到功率計的輸入端口。在連接過程中，要注意確保接頭插入到位，并旋轉卡口使其牢固鎖定。連接完成后，檢查連接是否緊密，避免出現松動或接觸不良的情況。

　　(三)設置信號源參數

　　根據測量需求，設置信號源輸出特定頻率和幅度的信號。頻率的設置應根據被測信號的特性和應用場景來確定，例如，在測試射頻設備時，通常需要設置在射頻頻段范圍內的特定頻率。幅度的設置則要考慮功率計的測量范圍和被測信號的實際功率大小，避免信號過強或過弱導致測量結果不準確。

　　(四)功率計測量

　　完成信號源的設置后，開啟功率計進行測量。功率計將自動檢測輸入信號的功率，并在顯示屏上顯示測量結果。在測量過程中，要確保環境穩定，避免外界干擾對測量結果的影響。如果測量結果不符合預期，可以檢查信號源的設置是否正確、BNC線的連接是否良好以及功率計的工作狀態是否正常。

　　四、實際應用中的注意事項

　　(一)校準設備

　　為了保證測量結果的準確性，在進行信號功率測量之前，需要對信號源和功率計進行定期校準。校準可以消除設備本身的誤差和偏差，提高測量的精度和可靠性。

　　(二)避免干擾

　　在測量過程中，要盡量避免外界電磁干擾對信號傳輸和測量結果的影響。可以采取屏蔽措施，如將設備放置在屏蔽箱內，或者使用具有良好屏蔽性能的BNC線。同時，也要注意避免信號源和功率計之間的線纜與其他強電磁源或電源線并行敷設，以減少電磁耦合。

　　(三)正確選擇測量范圍

　　根據被測信號的功率大小，選擇合適的功率計測量范圍。如果信號功率超出功率計的測量范圍，可能會導致測量結果不準確甚至損壞功率計。因此，在測量之前，需要對被測信號的功率有一個大致的估計，并選擇合適的測量范圍。

　　五、總結

　　通過BNC線將信號源連接到功率計上進行信號功率測量是一種簡單而有效的方法。BNC線的良好屏蔽性能、可靠連接方式和寬頻帶特性為精確測量信號功率提供了保障。在實際操作過程中，需要注意設備的選擇、連接的正確性以及測量環境的穩定性等因素，以確保測量結果的準確性和可靠性。這種測量方法在電子技術、通信工程、射頻電路設計等眾多領域都具有廣泛的應用價值，為相關領域的研究和發展提供了重要的技術支持。
