BNC線纜——連接與應用的關鍵紐帶

　　一、引言

　　在電子設備連接和信號傳輸?shù)念I(lǐng)域中，BNC轉BNC線纜扮演著重要的角色。無論是在視頻監控系統、射頻測試設備，還是在一些特定的通信網絡中，這種線纜都有著廣泛的應用。它以其獨特的結構和性能特點，確保了信號在不同設備之間的穩定、高效傳輸。

　　二、BNC接口概述

　　1.結構特點

　　BNC接口(Bayonet Neill - Concelman)，又稱為卡口式Neill - Concelman接口，具有獨特的機械結構。它由中心針、外導體、絕緣層和卡口式連接結構組成。中心針用于傳輸信號，外導體則起到屏蔽作用，防止外界電磁干擾對信號的影響。絕緣層將中心針和外導體隔開，確保電氣絕緣。卡口式連接結構使得BNC接口能夠快速、方便地連接和拆卸，并且連接牢固，不易松動。

　　2.電氣特性

　　BNC接口具有良好的電氣性能，能夠支持高頻信號的傳輸。它的特性阻抗通常為50歐姆或75歐姆，這一特性阻抗與很多射頻設備和傳輸系統相匹配，從而減少了信號反射，提高了信號傳輸?shù)男?。例如，在有線電視系統中，75歐姆的BNC接口被廣泛應用于視頻信號的傳輸，能夠有效地將電視信號從信號源傳輸?shù)礁鱾€終端設備，如電視機、機頂盒等。

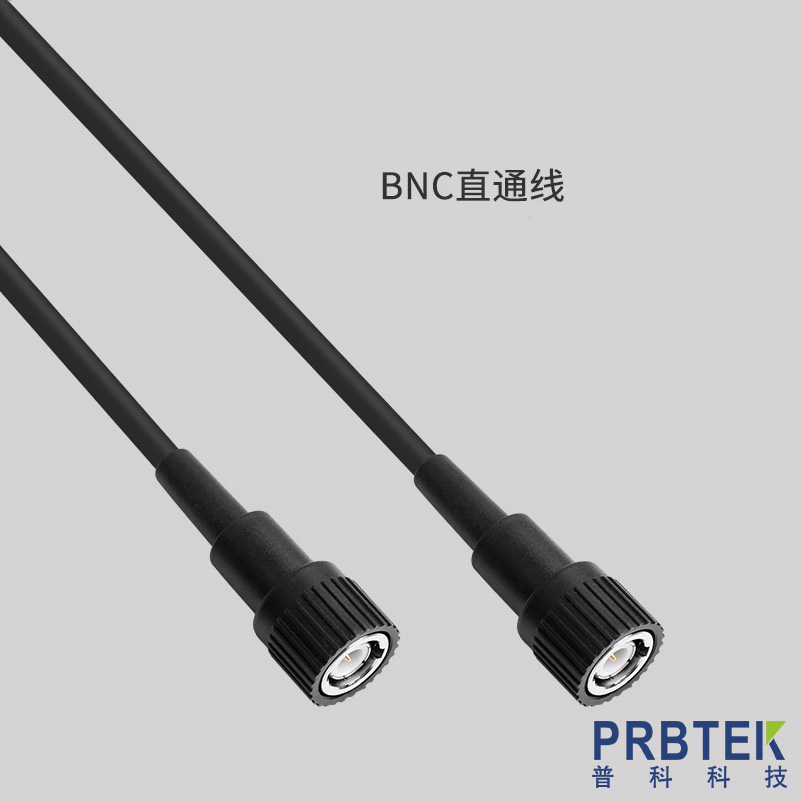

　　三、BNC轉BNC線纜的結構與特性

　　1.線纜結構

　　BNC轉BNC線纜的兩端都配備了BNC接口，中間是傳輸線。傳輸線的類型多樣，常見的有同軸電纜。同軸電纜由內導體、絕緣層、外導體(屏蔽層)和外護層組成。內導體作為信號傳輸?shù)耐ǖ?，絕緣層將內導體與外導體隔開，外導體起到屏蔽外界干擾的作用，外護層則保護整個電纜結構。這種結構使得BNC轉BNC線纜能夠有效地傳輸高頻信號，并且具有較好的抗干擾能力。

　　2.特性與優勢

　　信號完整性

　　由于其同軸結構和BNC接口的良好匹配性，BNC轉BNC線纜能夠很好地保持信號的完整性。在傳輸射頻信號時，能夠最大限度地減少信號的衰減和失真。例如，在射頻測試儀器之間的連接中，使用BNC轉BNC線纜可以確保測試信號準確無誤地從信號發生器傳輸?shù)筋l譜分析儀等測試設備，從而得到準確的測試結果。

　　屏蔽性能

　　強大的屏蔽性能是BNC轉BNC線纜的一大優勢。外導體的屏蔽層能夠有效地阻擋外界的電磁干擾，同時也防止了內部信號向外輻射干擾其他設備。在復雜的電磁環境中，如在工業自動化車間，存在大量的電機、變頻器等設備產生電磁干擾，BNC轉BNC線纜可以確保視頻監控信號不受干擾地傳輸，保證監控畫面的清晰穩定。

　　通用性

　　BNC轉BNC線纜在眾多領域具有通用性。它可以用于連接各種帶有BNC接口的設備，無論是在廣播電視行業、通信行業還是電子測試領域。例如，在廣播電視發射塔的設備連接中，以及在實驗室對射頻電路進行測試時，都可以使用這種線纜。

　　四、應用領域

　　1.視頻監控系統

　　在視頻監控系統中，BNC轉BNC線纜是連接攝像頭與視頻錄像機(DVR)、矩陣切換器等設備的常用線纜。它能夠?qū)z像頭采集到的視頻信號準確地傳輸?shù)胶蠖嗽O(shè)備進行處理和存儲。由于視頻信號屬于高頻信號，尤其是在高清視頻監控系統中，對信號的傳輸質量要求較高，BNC轉BNC線纜憑借其良好的信號傳輸特性，能夠滿足這一需求，確保監控畫面的清晰度和穩定性。

　　2.射頻測試設備

　　在射頻測試領域，如在對無線電發射機、接收機的性能測試中，BNC轉BNC線纜用于連接信號發生器、頻譜分析儀、功率計等測試設備。它能夠?qū)y試信號在不同設備之間進行傳輸，使得測試人員能夠準確地測量射頻設備的各項參數，如發射功率、頻率響應、頻譜特性等。

　　3.通信網絡

　　在一些特定的通信網絡中，例如在小型的局域網絡中用于連接射頻通信模塊，或者在衛星通信地面站設備的內部連接中，BNC轉BNC線纜也發揮著重要作用。它有助于構建穩定的通信鏈路，確保通信信號的有效傳輸。

　　五、BNC轉BNC線纜的選擇與使用注意事項

　　1.選擇要點

　　線纜長度

　　根據實際應用場景選擇合適的線纜長度。如果線纜過長，會導致信號衰減增加。例如，在一個小型視頻監控系統中，如果攝像頭與DVR之間的距離較短，選擇較短的BNC轉BNC線纜可以減少信號衰減，提高視頻信號的質量。

　　傳輸頻率范圍

　　不同的應用場景對線纜的傳輸頻率范圍有不同的要求。在射頻測試中，如果需要測試高頻信號，如毫米波頻段的信號，就需要選擇能夠支持相應高頻傳輸?shù)腂NC轉BNC線纜。

　　質量與品牌

　　選擇質量可靠、品牌知名的BNC轉BNC線纜可以確保其性能和穩定性。一些劣質線纜可能存在屏蔽效果差、信號衰減大等問題。

　　2.使用注意事項

　　正確連接

　　在連接BNC轉BNC線纜時，要確保BNC接口連接牢固?？谑竭B接結構需要旋轉到位，以防止接觸不良導致信號中斷或不穩定。在視頻監控系統中，如果BNC接口連接不牢固，可能會導致監控畫面出現閃爍或者丟失的情況。

　　避免過度彎曲

　　雖然BNC轉BNC線纜具有一定的柔韌性，但過度彎曲可能會損壞內部的傳輸線結構，影響信號傳輸。特別是在使用較細的同軸電纜制作的BNC轉BNC線纜時，更要注意避免過度彎曲。

　　六、結論

　　BNC轉BNC線纜作為一種重要的連接線纜，憑借其獨特的結構、優良的性能和廣泛的適用性，在視頻監控、射頻測試、通信網絡等眾多領域發揮著不可或缺的作用。在實際應用中，正確選擇和使用BNC轉BNC線纜對于確保信號的穩定傳輸、設備的正常運行以及整個系統的性能優化具有重要意義。
