泰克隔離高壓探頭使用方法

　　一、前言

　　泰克隔離高壓探頭是一種用于測量高電壓信號的精密儀器，在電力、電子、通信等領域有著廣泛的應用。正確使用泰克隔離高壓探頭不僅能確保測量的準確性，還能保障操作人員的安全和設備的正常運行。

　　二、使用前的準備

　　(一)檢查探頭

　　1.外觀檢查

　　仔細檢查探頭的外殼是否有破損、裂縫或者其他物理損傷。如果探頭外殼損壞，可能會影響其絕緣性能，從而帶來安全隱患。

　　查看探頭的連接線纜是否有磨損、折斷等情況。例如，線纜的絕緣層破損可能導致漏電，影響測量結果并且不安全。

　　2.校準檢查

　　確認探頭是否已經校準。如果探頭未校準或者校準過期，測量結果可能會出現較大偏差。泰克公司通常會提供校準服務，并且在探頭上會標明校準有效期。

　　(二)選擇合適的示波器

　　1.帶寬匹配

　　確保示波器的帶寬能夠滿足測量需求。如果測量的是高頻高壓信號，需要使用帶寬足夠高的示波器。例如，對于測量頻率高達100MHz的高壓信號，應選擇帶寬至少為100MHz的示波器，以避免信號失真。

　　2.輸入靈敏度

　　示波器的輸入靈敏度要與探頭和被測信號相匹配。如果被測信號電壓較高，需要選擇輸入靈敏度合適的示波器，以免信號超出示波器的測量范圍。

　　三、探頭與示波器的連接

　　(一)物理連接

　　1.探頭接口

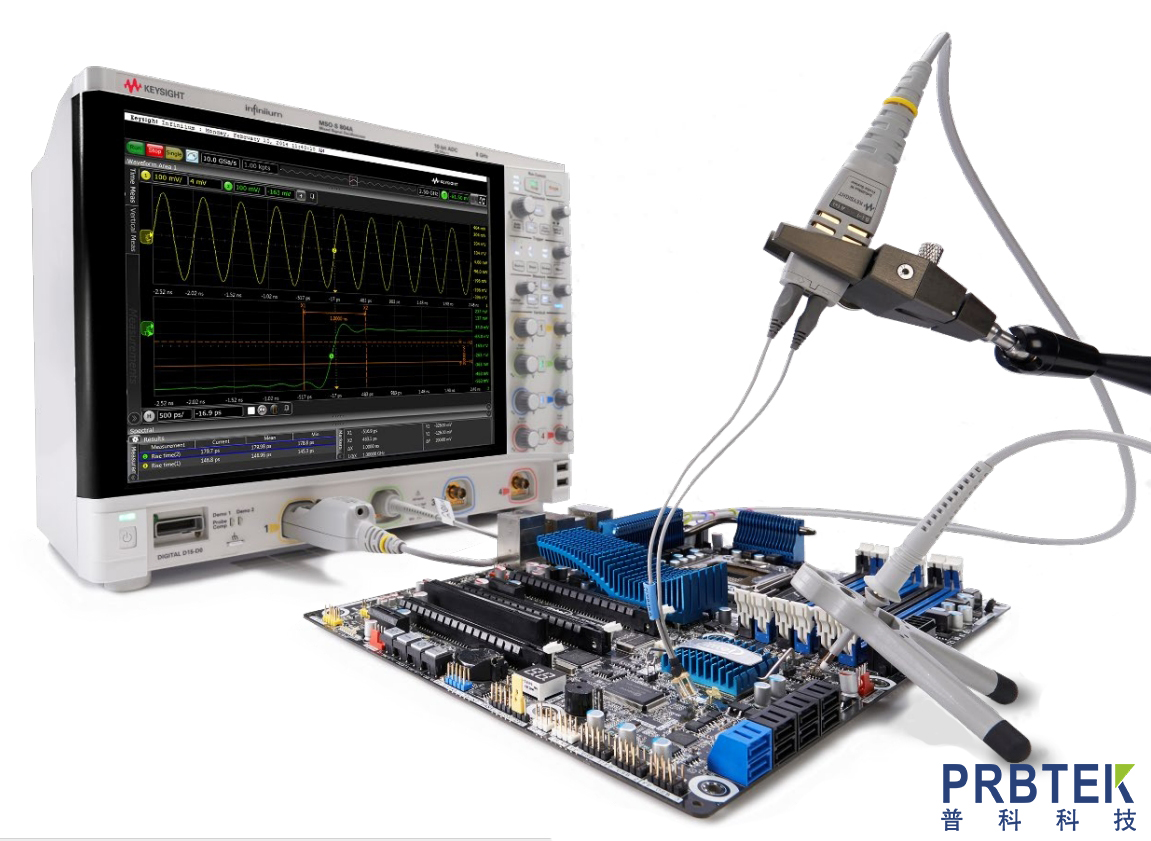

　　將泰克隔離高壓探頭的輸出端連接到示波器的相應輸入通道。泰克探頭通常采用標準的BNC接口，要確保連接牢固，避免在測量過程中出現松動導致信號中斷或者接觸不良。

　　2.接地連接

　　正確連接探頭的接地端。在連接接地端時，要確保接地良好。如果接地不良，可能會引入噪聲干擾測量結果，并且在測量高電壓時可能會產生安全風險。

　　(二)示波器設置

　　1.通道設置

　　在示波器上選擇與探頭連接的通道，并根據被測信號的特性進行相關設置。例如，設置通道的垂直刻度(V/div)，以便能夠在示波器屏幕上合適地顯示被測信號的幅度。

　　2.觸發設置

　　根據測量需求設置觸發源、觸發沿(上升沿或下降沿)和觸發電平。例如，當測量一個周期性的高壓脈沖信號時，可以將觸發源設置為該通道，觸發沿設置為上升沿，觸發電平設置為脈沖起始幅度的一定比例，以穩定地觸發并顯示信號。

　　四、探頭與被測信號的連接

　　(一)接近被測點

　　1.安全操作

　　在將探頭靠近被測高電壓點時，操作人員必須采取必要的安全防護措施，如佩戴絕緣手套、使用絕緣工具等。例如，在測量電力系統中的高壓母線電壓時，要先確保自身處于安全的工作環境，遠離可能的觸電危險區域。

　　2.避免干擾

　　盡量減少探頭對被測電路的干擾。在連接探頭時，要避免觸碰周圍的其他電路元件，防止造成短路或者改變被測電路的工作狀態。

　　(二)連接被測點

　　1.正確連接方式

　　將探頭的測試端準確地連接到被測高電壓點。對于一些特殊的被測點，可能需要使用特定的連接附件，如鱷魚夾、針式探頭等。例如，當測量電路板上的高壓元件引腳電壓時，可以使用針式探頭進行精確的連接。

　　五、測量過程中的注意事項

　　(一)信號觀察

　　1.幅度和頻率觀察

　　在示波器上觀察被測高壓信號的幅度和頻率是否符合預期。如果信號幅度超出示波器的量程，需要及時調整示波器的垂直刻度或者更換量程更大的探頭。例如，當測量一個超過示波器當前量程的高壓正弦波信號時，可能會看到信號在示波器屏幕上被削頂或削底，此時需要調整量程以正確顯示信號。

　　2.信號穩定性

　　檢查信號是否穩定。如果信號不穩定，可能是由于觸發設置不當、被測電路工作不穩定或者外界干擾等原因造成的。需要逐一排查這些因素，例如調整觸發設置或者檢查被測電路的電源供應是否穩定。

　　(二)安全保障

　　1.絕緣監測

　　在測量過程中，要時刻注意探頭的絕緣性能。如果發現有任何絕緣異常的跡象，如聽到放電聲或者聞到燒焦味，應立即停止測量，檢查探頭和相關設備。

　　2.人員安全

　　操作人員要始終保持與高電壓的安全距離，除了佩戴絕緣手套等防護用品外，還要避免身體的其他部位接觸到高電壓部分。在多人操作時，要明確各自的操作范圍和安全責任。

　　六、測量后的操作

　　(一)探頭拆卸

　　1.安全拆卸

　　在測量完成后，先關閉被測電路的電源(如果可能的話)，然后按照正確的順序拆卸探頭。在拆卸探頭時，要小心操作，避免探頭的測試端意外觸碰其他電路元件造成短路。

　　2.探頭收納

　　將探頭妥善收納在專用的收納盒中，避免探頭受到擠壓或者碰撞，保護探頭的線纜和連接頭。

　　(二)示波器設置恢復

　　1.通道恢復

　　將示波器的通道設置恢復到默認狀態或者適合下一次測量的狀態。例如，將垂直刻度調整到合適的中間值，觸發設置恢復為默認等。

　　2.關閉示波器

　　在完成所有設置恢復后，關閉示波器電源。如果示波器長時間不使用，還可以考慮拔掉電源插頭，以確保安全。
