射頻電纜長度對相位的影響：原理、實際影響與工程應用

　　一、引言

　　在射頻(Radio Frequency，RF)系統中，射頻電纜起著傳輸射頻信號的重要作用。射頻電纜的相位特性與電纜的長度有著密切的關系，這種關系對于射頻系統的設計、性能優化以及信號完整性的保證都具有關鍵意義。

　　二、射頻電纜的相位特性

　　1.相位的定義

　　在射頻信號中，相位是指信號在某一時刻相對于參考信號的狀態。它可以用角度(通常以度或弧度為單位)來表示。對于一個正弦波形式的射頻信號$y=A\sin (\omega t+\phi )$，其中φ就是相位。相位反映了信號在時間軸上的起始位置。

　　2.影響射頻電纜相位的因素

　　除了長度之外，射頻電纜的相位還受到電纜的介電常數、傳播速度等因素的影響。介電常數不同的電纜材料，會使信號在電纜中傳播的速度不同，從而影響相位。然而，在特定的電纜類型和固定的工作環境下，長度成為了影響相位的一個重要的可變因素。

　　三、射頻電纜長度對相位的影響

　　(一)理論分析

　　1.傳播常數與相位

　　射頻電纜中的信號傳播可以用傳播常數$\gamma =\alpha +j\beta$來描述，其中α是衰減常數，β是相位常數。對于無損或低損耗的射頻電纜，相位φ與傳播距離 l (即電纜長度)的關系為$\phi =\beta l$。

　　相位常數 β 與電纜的特性有關，對于均勻傳輸線，，其中 λ 是信號在電纜中的波長。而，u 是信號在電纜中的傳播速度，f 是信號頻率。

　　2.頻率的作用

　　在射頻頻段，不同的頻率會導致不同的波長。根據，當頻率 f 增加時，波長 λ 減小。由于，相位常數 β 會隨著頻率的增加而增大。對于給定長度 l 的射頻電纜，根據 $\phi =\beta l$，在較高頻率下，相同長度電纜引起的相位變化更大。

　　(二)實際影響

　　1.系統中的相位延遲

　　在射頻系統中，如在天線陣列系統中，射頻電纜的長度差異會導致信號到達不同天線單元的相位不同。例如，在一個2.4GHz的Wi - Fi天線陣列中，如果兩根射頻電纜長度相差10厘米，根據為光速，?r 為電纜的相對介電常數，假設厘米長的電纜產生的相位差。這種相位差會影響天線陣列的輻射方向圖，可能導致波束指向錯誤或者旁瓣電平增加等問題。

　　2.相位匹配的重要性

　　在射頻功率放大器和負載之間的連接電纜中，相位匹配也非常重要。如果電纜長度不合適，導致放大器輸出信號和負載輸入信號之間存在較大的相位差，會影響功率傳輸效率。例如，在一個100W的射頻功率放大器系統中，如果由于電纜長度引起的相位差使得負載不能有效地吸收功率，可能會導致反射功率增加，不僅降低了系統的效率，還可能損壞功率放大器。

　　四、在射頻工程中的應用

　　1.電纜長度的選擇與設計

　　在設計射頻系統時，需要根據系統對相位的要求來選擇合適長度的射頻電纜。例如，在相控陣?yán)走_(dá)系統中，為了精確控制波束的指向，需要精確計算和選擇射頻電纜的長度，以確保各個天線單元接收到的信號具有正確的相位關系。

　　2.相位補償技術

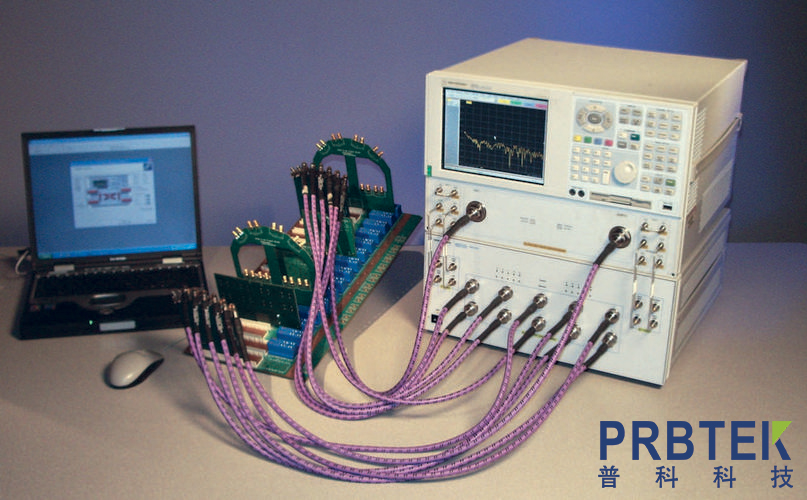

　　當無法避免電纜長度差異時，可以采用相位補償技術。例如，在一些射頻測試設備中，通過使用移相器來補償由于電纜長度不同而產生的相位差。移相器可以根據需要調整信號的相位，從而保證系統的正常運行。

　　五、結論

　　射頻電纜的長度對相位有著重要的影響，這一影響基于物理原理，涉及理論分析、實際影響以及在射頻工程中的應用等多方面內容。在射頻系統的設計、構建和優化過程中，必須充分考慮這種關系，以確保信號的正確傳輸、系統的性能優化以及避免因相位問題導致的各種不良影響。無論是在通信系統、雷達系統還是其他射頻應用領域，準確理解和控制射頻電纜長度對相位的影響都是實現高性能射頻系統的關鍵因素之一。
