一文讀懂同軸、雙軸、三軸射頻電纜的區別

　　在射頻電纜或連接器的選購之旅中，電纜類型的確定是首要任務。射頻電纜主要有同軸、雙軸、三軸這三種類型，此外還有帶狀雙軸電纜這種特殊產品，它們各有特點且尺寸不盡相同。下面就帶您深入了解這些電纜的區別。

　　一、同軸電纜

　　同軸電纜在射頻信號傳輸領域發揮著重要作用，其身影遍布多個領域：

　　1. 通信領域

　　在現代通信系統中，無論是長距離的通信干線，還是短距離的局域通信網絡，同軸電纜都能承擔信號傳輸?shù)闹厝?。例如，在一些早期的有線電視網絡中，同軸電纜將電視信號從信號源傳輸?shù)角Ъ胰f戶。

　　2. 計算機本地接入網

　　在早期的計算機網絡布線中，同軸電纜也曾被廣泛應用。比如在以太網的發展初期，10Base - 2和10Base - 5標準就使用了同軸電纜來構建計算機的本地接入網絡，實現計算機之間的數據傳輸。

　　3. 視頻傳輸

　　在視頻監控系統中，同軸電纜能夠?qū)z像頭采集到的視頻信號傳輸?shù)奖O(jiān)控中心。像一些傳統的模擬監控系統，同軸電纜穩定地傳輸著實時的視頻畫面，確保監控的有效性。

　　4. 無線通信

　　在無線通信的基站建設中，同軸電纜用于連接發射機和天線等設備。它能夠有效地傳輸無線通信中的射頻信號，保證信號的穩定發射和接收。

　　5. 低電平射頻信號傳輸

　　在一些對信號電平要求較低的射頻設備連接中，同軸電纜可以很好地滿足信號傳輸需求，確保低電平射頻信號的準確傳輸。

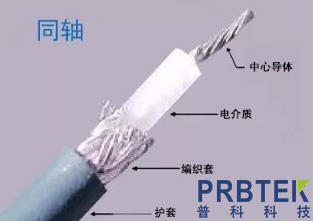

　　從結構上來看，同軸電纜包含兩個導體：

　　中心導體：這是信號傳輸?shù)暮诵耐ǖ?，射頻信號就沿著這個中心導體進行傳輸。

　　外屏蔽層：外屏蔽層接地，在某些情況下也可用于信號返回。它的一個重要功能是提供EMI/RFI(電磁干擾/射頻干擾)保護。在實際的應用環境中，周圍存在著各種各樣的電磁干擾源，外屏蔽層就像一道屏障，阻擋這些干擾信號進入電纜內部，從而保證射頻信號的純凈性和準確性。

　　二、雙軸電纜

　　雙軸電纜，也被稱為雙絞/屏蔽線和雙軸線，有著獨特的應用場景。

　　1. 差分數據傳輸

　　在差分數據傳輸中，雙軸電纜傳輸高/低信號，就像反轉圖像一樣。例如在一些高速數字信號傳輸系統中，差分信號傳輸方式能夠有效提高信號的抗干擾能力。雙軸電纜通過傳輸差分信號，使得信號在傳輸過程中即使受到一定的干擾，也能夠通過差分運算還原出準確的原始信號。

　　2. 非差分數據傳輸

　　在非差分數據傳輸方面，雙軸電纜可用于時鐘信號傳輸、信號返回等。其阻抗特性為78 - 124歐姆，其中78歐姆為初級阻抗。在一些電子設備內部的電路板級信號傳輸中，雙軸電纜能夠根據不同的信號需求，靈活地進行時鐘信號等非差分信號的傳輸。

　　雙軸電纜的結構包括三個導體：

　　中心導體(通常為藍色)：作為信號傳輸?shù)闹匾糠?，承擔著主要的信號傳輸任?wù)。

　　中間接頭：在電纜結構中起到連接和過渡的作用，確保信號在不同部分之間的穩定傳輸。

　　外屏蔽層：主要提供EMI/RFI保護。在復雜的電磁環境中，外屏蔽層能夠有效地防止外部電磁干擾對電纜內信號的影響，保證信號的完整性。

　　三、三軸電纜

　　三軸電纜，又稱為雙屏蔽同軸電纜，具有一些特殊的應用特性。

　　1. 軍事領域

　　在軍用艦載數據總線應用中，三軸電纜發揮著不可替代的作用。在艦艇這樣一個復雜的電磁環境中，各種電子設備密集，電磁干擾嚴重。三軸電纜的雙屏蔽結構能夠有效地抵御外界的電磁干擾，確保數據在艦載數據總線上的準確傳輸，保障艦艇上各種軍事設備之間的通信和協同工作。

　　2. 視頻應用

　　與同軸電纜類似，三軸電纜也可用于視頻傳輸。在一些對視頻信號質量要求較高的場合，如高清視頻監控系統或者廣播電視信號傳輸中，三軸電纜憑借其更好的屏蔽性能，能夠減少信號傳輸過程中的干擾，提供更清晰、穩定的視頻畫面。

　　3. 低電流測試和測量

　　在一些需要進行低電流測試和測量的實驗室環境或者工業檢測場景中，三軸電纜能夠準確地傳輸微弱的電流信號。由于其雙屏蔽結構，能夠有效避免外界電磁干擾對低電流信號的影響，從而保證測試和測量結果的準確性。

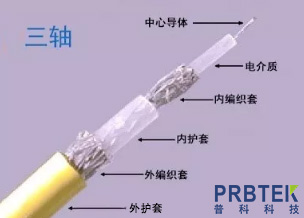

　　三軸電纜的結構包含三個導體：

　　中心導體：是信號傳輸?shù)暮诵牟糠?，各種信號沿著中心導體進行傳輸。

　　內屏蔽層：內屏蔽層為信號提供了額外的屏蔽保護，進一步增強了電纜抵御電磁干擾的能力。

　　外屏蔽層：主要提供EMI/RFI保護，與內屏蔽層共同作用，構建起一個強大的電磁防護體系，確保信號在傳輸過程中不受外界電磁干擾的影響。

　　四、帶狀雙軸電纜

　　在市場上，還有一種特殊的產品——帶狀雙軸電纜，例如3M的SL8800系列。它的應用與上述電纜存在明顯差異。

　　這種電纜適用于各種高速(超過15Ghz)應用，如總線接口和其他高帶寬多通道介質。在現代高速數據傳輸?shù)膱鼍跋?，像計算機的高速總線接口，需要能夠支持高帶寬、多通道的數據傳輸。帶狀雙軸電纜就能夠滿足這樣的需求。它既可以應用于連接器端接版本中，方便與其他設備進行連接，也可以直接焊接到電路板上，提供了靈活的安裝方式。而且，它可以被切割成定制長度，以適應不同的應用場景，還可以緊密折疊而不會造成任何明顯的信號衰減。這一特性使得它在一些空間有限的設備內部布局中具有很大的優勢，能夠在不影響信號傳輸質量的前提下，更好地適應設備內部的空間結構。
