泰克高壓探頭P6015A在電壓測試中的應用

　　近期，某模具車間，需要測試沖壓設備的起動電壓，發現制作的模具樣品有點問題，需要對電壓進行檢測。沖壓設備上主要是工頻帶動開關220V，開關設備沖壓是會有兩個高壓，這個需要對電壓進行測試，同時單個工作開合之間時間有一定間隔，但是之前測試，用普通電壓探頭和示波器檢測效果并不理想，測試的波形不太完善。

　　客戶希望能夠在限定的測試條件下對啟動電壓和沖擊電壓進行測試，并對此測試信號進行良好的抓捕，考慮到測試部門的預算有限，我們選擇了合乎客戶預算的方案。

　　電動機的起動電壓是指電動機接通額定電壓從零速開始起動時輸入的電壓。電動機起動電壓一般為其額定電流的5～7倍。電動機起動電流過大，對電氣設備及電網影響較大。對于大中型電動機，應將其在額定電壓的4-7倍，電動機在通電的瞬間，電動機處于靜止的狀態時，因轉子是靜止不動的，這時轉子的轉速為0，同步的旋轉磁場就以最大的切割速度，來切割轉子的繞組，使轉子繞組感應并達到最高的電動勢，在轉子繞組中產生很大的電流，這個電流將抵消定子磁場的磁通，定子繞組為了維持與電源電壓相適應的原有磁通，會自動地增加電流，因為此時轉子的電流很大，電動機的定子電流也會增加得很大，其電壓也高達額定電流的4～7倍，這就是電動機起動時電壓大的緣由。

　　但在一般的情況下.由于電動機的起動時間并不是很長，電動機起動的時間最多也就是幾秒到十幾秒鐘，快的甚至在毫秒級，電動機短時間流過的高電壓帶來的大電流，電動機的發熱引起的溫升會導致繞組過熱，嚴重時將使電動機的繞組因過熱而燒毀。

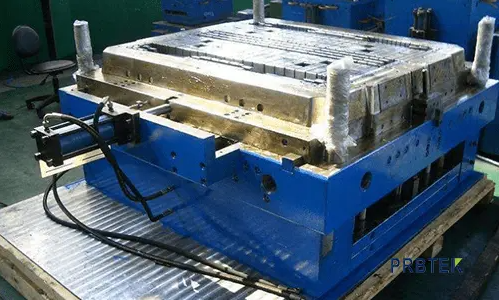

　　沖擊車床

　　另外模具工作時，沖擊設備以時間極短的電壓工作，瞬間能產生極大的電流能量。超過一定標準不僅會讓生產的模具變得不良，同時也會對設備和生產人員帶來損壞和危險。所以很有必要對其進行監測。

　　針對客戶實際情況給客戶配置了示波器TBS2204B+泰克高壓探頭P6015A的方案?？蛻糁饕獙釉O備電壓模塊進行測試，供電輸入是市電220V，除了測試啟動沖擊，對帶寬要求不高，客戶結合自身選擇200M為未來測試留點余地，而且本身TBS2000B系列產品記錄長度有5M,對于測試中需要較長時間段捕獲信號也有很好的支持;配置的P6015A探頭除了有比較寬裕的量程，啟動，沖擊的高電壓都能夠測試。

　　通過對比測試發現，配置的高壓探頭能夠有效很好的測試到高壓信號：

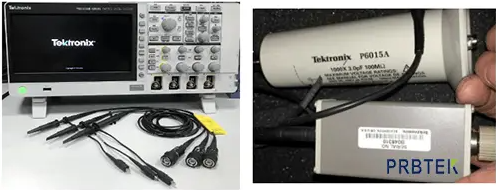

　　現場測試圖

　　總結

　　配置要求：針對高壓要求，信號頻率不是很高，如果需要提供其他的測試高頻余量可以適當提高帶寬，目前此應用案例，100M帶寬足夠，探頭配置P6015A探頭測試效果是很好的。

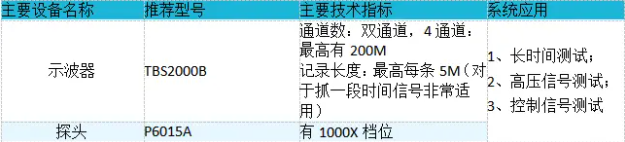

　　系統配置參考

　　以上泰克高壓探頭P6015A在模具沖擊車床電壓測試的應用由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、電源紋波探頭、柔性電流探頭、近場探頭、邏輯探頭、功率探頭和光探頭等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn/
