P6015A高壓探頭補償校準方法詳解

　　一、P6015A高壓探頭概述

　　P6015A是泰克(Tektronix)公司生產的一款專業高壓探頭，廣泛應用于電力電子、工業控制等領域的高壓測量場景。該探頭具有1000:1的衰減比，75MHz的帶寬，以及100MΩ并聯3pF的輸入阻抗，額定電壓可達20kV DC或40kV峰值(持續時間≤100ms)。

　　二、補償校準前的準備工作

　　在進行補償校準前，需要準備示波器(推薦泰克DPO/MSO系列)、標準信號發生器(可選)、隨探頭附帶的無感螺絲刀以及絕緣手套等安全防護裝備。操作環境應保持在23±5℃的溫度和低于80%的相對濕度，并確保無強電磁干擾。

　　特別需要注意的是高壓安全問題。即使斷開被測電路，探頭尖端仍可能殘留高壓，必須等待足夠放電時間(建議5分鐘以上)后再進行操作。

　　三、補償校準步驟詳解

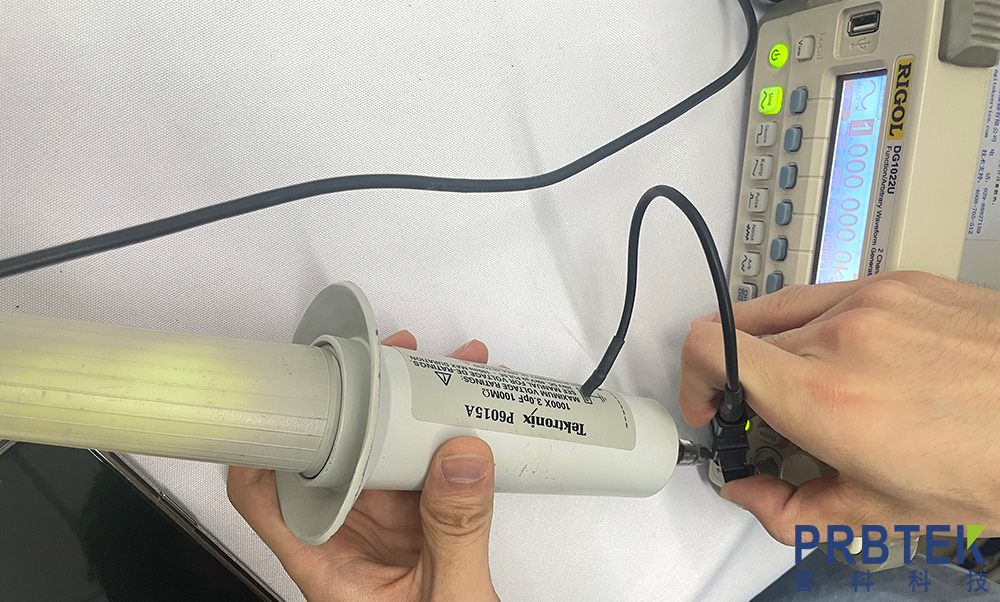

　　首先進行機械連接，將探頭BNC接頭牢固連接到示波器通道，確保探頭電源線(如有)正確接入示波器探頭接口，并檢查接地線連接是否可靠。

　　示波器設置方面，應將通道耦合方式設為DC，輸入阻抗設為1MΩ，帶寬選擇Full，垂直刻度設為10V/div，探頭衰減比設為1000:1。

　　低頻補償校準的具體步驟是：將探頭尖端連接到示波器的校準輸出端(通常為1kHz方波)，觀察波形。理想狀態應為完美方波。使用無感螺絲刀調整探頭上的低頻補償螺絲(LOW FREQ COMP)，調整至波形上下沿平直，無過沖或欠補償現象。

　　對于要求更高的測量，可以進行可選的高頻補償校準：使用高頻信號發生器輸出≥10MHz正弦波，觀察波形幅度是否衰減，調整高頻補償螺絲(HIGH FREQ COMP)，確保在整個帶寬內幅度響應平坦。

　　最后進行衰減比驗證：輸入已知精確電壓(如示波器自帶的1V校準信號)，測量顯示電壓應為1mV(1000:1衰減)。誤差應小于±3%，否則需考慮探頭老化問題。

　　四、常見問題排查

　　當出現波形失真嚴重的情況時，可能是補償不當造成的，需要重新進行低頻補償校準。如果測量值偏大，可能是探頭老化，應考慮更換探頭。信號噪聲大往往是由于接地不良，需要檢查接地連接。若無信號顯示，可能是探頭損壞，可使用萬用表檢查導通情況。

　　五、校準周期建議

　　常規使用情況下建議每6個月校準一次。對于頻繁使用(每周超過20小時)的情況，應每3個月校準一次。在進行高壓測量(超過10kV)后，應立即檢查校準狀態。

　　六、高級技巧

　　在極端溫度環境下使用時，需額外進行溫度補償。對于多通道測量，需確保各探頭相位一致。使用延長電纜時還需要采用特殊的補償方法。

　　結語

　　正確的補償校準是保證高壓測量準確性的關鍵。P6015A探頭作為專業高壓測量工具，其校準過程需要技術人員耐心細致地操作。建議建立完整的校準記錄，包括日期、環境條件、校準結果等，這對長期測量數據的可比性非常重要。
