三同軸測試線纜校準技術全解析:確保精準測量的關鍵步驟

　　為什么三同軸電纜需要專業校準?

　　在現代電子測試領域，三同軸電纜因其優異的屏蔽性能和信號完整性，被廣泛應用于高頻、高精度測量場景。然而，即使是最高品質的三同軸測試線纜，隨著使用時間的推移，其傳輸特性也會發生變化，導致測量誤差。專業校準不僅能確保測量數據的準確性，還能延長線纜使用壽命，是實驗室質量管理體系中不可或缺的一環。

　　一、三同軸電纜結構特性與校準必要性

　　1.1 三同軸電纜的獨特結構

　　三層屏蔽設計：內導體、中間屏蔽層和外屏蔽層構成雙重屏蔽結構

　　特殊介質材料：采用低損耗PTFE或PE介質，確保高頻信號傳輸

　　精密連接器：通常配備7-16型或N型高精度連接頭

　　1.2 性能退化主要因素

　　機械應力導致的導體變形

　　連接器磨損造成的接觸阻抗變化

　　介質老化引起的介電常數改變

　　溫度循環導致的尺寸微變

　　二、校準前的準備工作

　　2.1 校準設備清單

　　矢量網絡分析儀(推薦至少20GHz帶寬)

　　精密校準套件(與電纜連接器類型匹配)

　　扭矩扳手(確保連接器緊固力度一致)

　　恒溫恒濕環境(建議23±1℃，濕度40-60%RH)

　　2.2 環境條件控制

　　避免強電磁干擾環境

　　確保測試臺穩固無振動

　　校準前電纜需在測試環境穩定至少4小時

　　三、詳細校準步驟解析

　　3.1 連接器檢查與清潔

　　1.目視檢查連接器是否有物理損傷

　　2.使用專用清潔棒和無水乙醇清潔接觸面

　　3.檢查螺紋是否完好，確保無滑絲現象

　　3.2 基準校準(歸一化)

　　1.將VNA進行完整的SOLT(短路-開路-負載-直通)校準

　　2.校準參考面延伸至電纜連接器接口

　　3.記錄校準后的系統殘余誤差

　　3.3 傳輸特性測試

　　1.插入損耗測量：

　　頻率范圍覆蓋電纜標稱工作頻段

　　記錄0.1GHz間隔的損耗值

　　與出廠數據進行對比分析

　　2.回波損耗測試：

　　分別測試兩端連接器的反射特性

　　重點關注高頻段(>10GHz)性能

　　3.相位穩定性驗證：

　　固定頻率點連續測量相位變化

　　記錄溫度循環前后的相位偏移

　　3.4 屏蔽效能評估

　　1. 外導體屏蔽效能測試(表面轉移阻抗法)

　　2. 內-外屏蔽層隔離度測量

　　3. 共模抑制比測試(1MHz-6GHz)

　　四、校準結果分析與處理

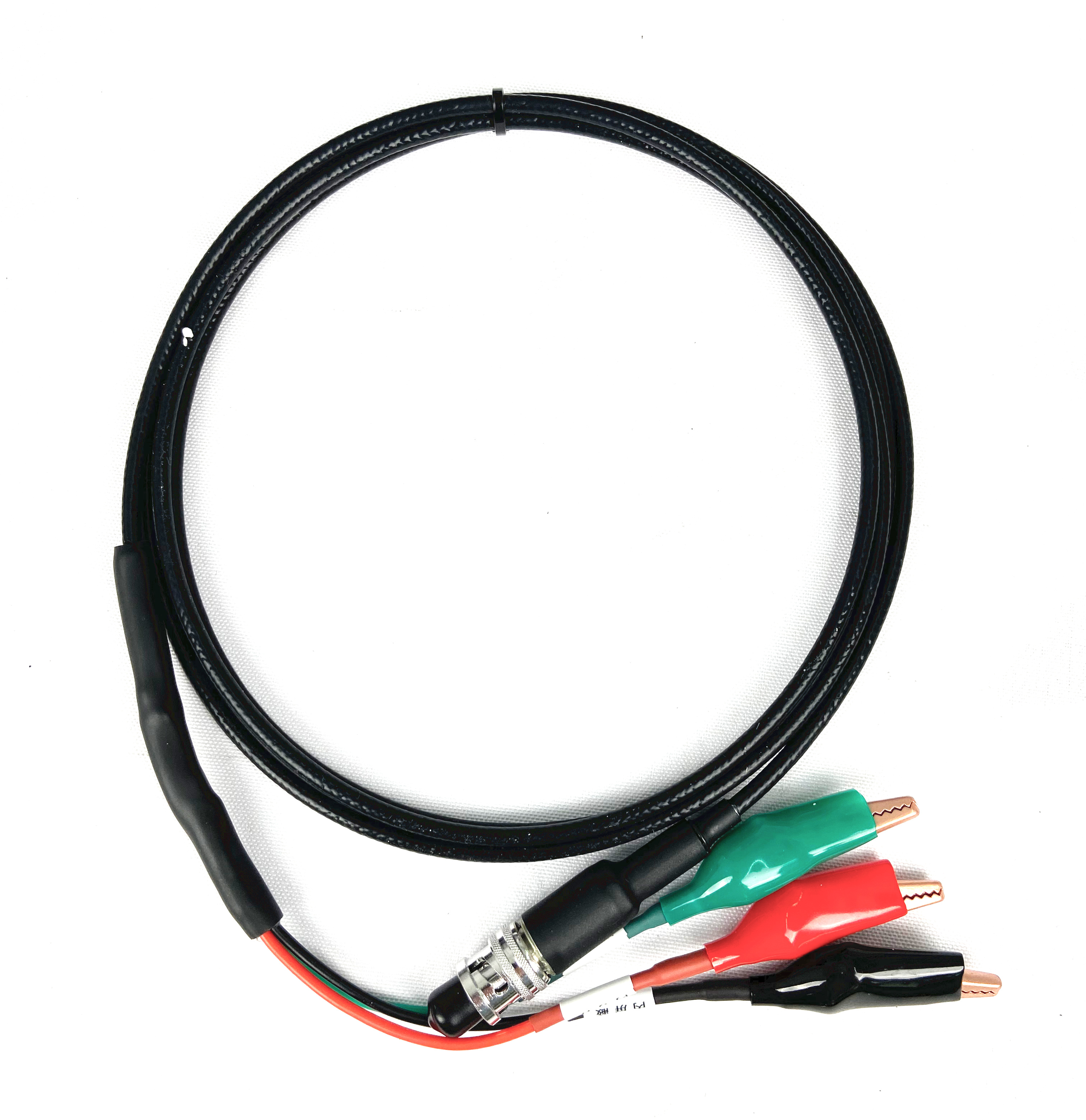

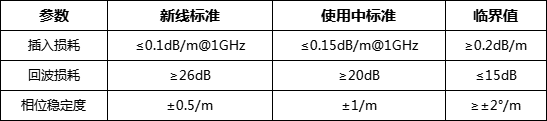

　　4.1 合格判定標準

　　4.2 常見問題處理方案

　　連接器氧化：專用清潔劑處理+接觸電阻測試

　　介質損耗增大：建議降頻使用或更換

　　屏蔽層損傷：立即停用并返廠維修

　　五、校準周期建議

　　1.常規使用環境：

　　高頻應用(>6GHz)：每3個月校準一次

　　中低頻應用：每6-12個月校準一次

　　2.嚴苛環境：

　　高振動場合：每月檢查連接狀態

　　極端溫度環境：每次使用前驗證關鍵參數

　　3.特殊應用：

　　計量標準傳遞：每次使用前后校準

　　軍工航天應用：按任務周期強制校準

　　六、常見問題解答

　　Q：實驗室可以自行校準三同軸電纜嗎?

　　A：具備矢量網絡分析儀和專業校準件的實驗室可以開展基礎校準，但對于計量級應用建議送專業機構。

　　Q：校準不合格的電纜是否必須報廢?

　　A：不一定。部分參數超標可通過限制使用頻段等方式繼續使用，但關鍵參數(如屏蔽效能)不合格則應停用。

　　Q：不同品牌的三同軸電纜校準方法是否相同?

　　A：基本原理相同，但需注意連接器類型和電纜特性阻抗的差異，選用匹配的校準方法。

　　結語

　　專業的三同軸電纜校準不僅是滿足ISO/IEC 17025等認證要求的必要環節，更是確?？蒲袛?shù)據和產品質量的基礎保障。建立完善的線纜校準管理體系，能夠有效降低測量不確定度，提高實驗室整體技術水平。建議用戶根據實際應用需求，制定科學合理的校準計劃，讓每一根三同軸電纜都發揮最佳性能。
