0.1V/A電流探頭設置方法

　　一、前言

　　0.1V/A電流探頭在電氣測量中是一種非常重要的工具，它能夠?qū)㈦娏餍盘?hào)轉換為電壓信號以便于測量設備(如示波器等)進行采集和分析。正確的設置對于準確測量電流至關重要。本文將詳細介紹0.1V/A電流探頭的設置方法。

　　二、設備連接

　　1.與測量?jī)x器連接

　　將電流探頭的輸出端口通過合適的電纜連接到測量?jī)x器(如示波器的電壓輸入通道)。確保連接牢固，避免松動導致信號傳輸不穩定或出現噪聲。

　　2.與被測電路連接

　　打開被測電路的電源之前，先將電流探頭夾在被測的導線上。對于較小的導線，可以使用電流探頭配備的小口徑夾具，確保夾具完全閉合，以準確測量電流。如果是較大的導線，可能需要使用輔助的適配裝置來保證良好的電氣接觸。

　　三、示波器設置(以示波器為例說明測量?jī)x器設置)

　　1.通道設置

　　在示波器上選擇與電流探頭連接的通道。進入通道設置菜單。

　　設置通道的垂直刻度(V/div)。由于電流探頭的轉換比例是0.1V/A，例如，如果預計測量的電流最大值為10A，那么對應的電壓最大值為10A×0.1V/A = 1V。根據這個計算結果，可以設置垂直刻度，如設置為0.2V/div，這樣可以確保測量的電流信號在示波器屏幕上能夠完整顯示。

　　2.探頭設置

　　在示波器的探頭設置菜單中，選擇與電流探頭對應的探頭類型或手動輸入探頭的衰減比例。對于0.1V/A的電流探頭，衰減比例為1:1(因?yàn)樗菍㈦娏靼幢壤D(zhuǎn)換為電壓，沒有額外的衰減)。

　　進行探頭補償調整。大多數示波器都有探頭補償功能。將探頭連接到示波器提供的探頭補償信號輸出端，調整電流探頭或示波器上的補償電容，使示波器上顯示的方波信號邊緣垂直、頂部和底部平坦。這一步驟能夠確保測量的準確性，特別是在測量高頻電流信號時。

　　四、電流探頭自身設置

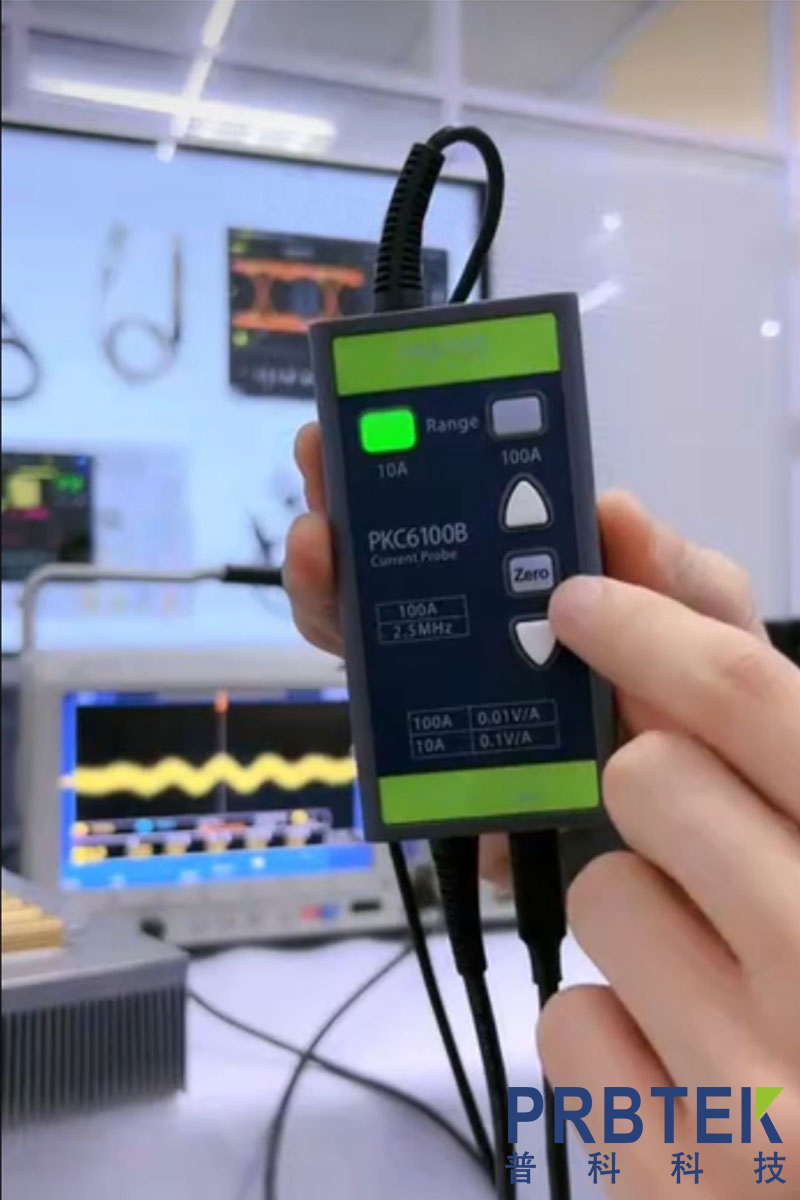

　　1.量程設置

　　根據被測電流的大致范圍設置電流探頭的量程。如果量程設置過小，當被測電流超過量程時，可能會導致電流探頭飽和，測量結果失真;如果量程設置過大，會降低測量的分辨率。例如，已知被測電流在1 - 5A之間，可以選擇5A或稍大一點的量程(如10A量程)。

　　2.零點校準

　　在測量之前，進行電流探頭的零點校準。許多電流探頭都有專門的零點校準按鈕或功能。在沒有電流通過探頭(即探頭未夾在任何導線上或被測電路處于關閉狀態)時，按下零點校準按鈕，使探頭輸出的電壓為0V。這一步驟可以消除探頭自身的偏移誤差，提高測量的準確性。

　　五、測量驗證

　　1.初步測量

　　打開被測電路的電源，觀察示波器上顯示的電流波形。檢查波形是否符合預期，例如，如果是直流電路，應該顯示穩定的直流電平;如果是交流電路，應該顯示正弦波或其他預期的交流波形。

　　2.準確性驗證

　　可以使用已知電流值的標準電流源來驗證電流探頭和整個測量系統的準確性。將標準電流源連接到被測電路的位置，設置標準電流源輸出不同的電流值，比較測量值與標準電流源輸出值之間的誤差。如果誤差在允許范圍內(通常根據測量要求確定，如±5%等)，則說明設置正確;如果誤差較大，則需要重新檢查設置，包括探頭連接、示波器設置和電流探頭自身設置等。

　　六、注意事項

　　1.避免過載

　　嚴格按照電流探頭的額定電流范圍使用，避免被測電流超過探頭的量程，以免損壞探頭。

　　2.電磁干擾

　　盡量減少周圍電磁干擾對電流探頭的影響。在測量時，避免將探頭靠近大型電機、變壓器等強電磁干擾源。如果無法避免，可以使用屏蔽電纜連接探頭和測量?jī)x器，并將屏蔽層良好接地。

　　3.定期校準

　　為了保證測量的準確性，需要定期對電流探頭進行校準，校準周期根據探頭的使用頻率和精度要求確定，一般建議每年校準一次。

　　通過以上步驟，可以正確設置0.1V/A電流探頭，從而準確地測量電流信號，滿足各種電氣測量的需求。
