示波器探頭常見問題匯總

　　什么是示波器探頭?

　　示波器探頭將示波器連接到被測設備(DUT)。然后，探頭將信號從DUT傳輸?shù)绞静ㄆ鬟M(jìn)行分析，使您能夠測量和測試電信號。

　　示波器探頭有哪些不同類型?

　　無源探頭：這些探頭是最常見的類型，適用于低頻測量。它們只包含被動響應輸入信號的電阻和電容器等組件。因此，這些探頭不需要外部探頭電源。

　　有源探頭：這些用于高頻測量，它們需要為探頭中的有源電子元件(如放大器和晶體管)提供外部探頭電源，用于提高信號保真度和性能。

　　差分探頭：這些由兩個傳感引線組成，用于測量兩個測試點之間的差分電壓，其中沒有引線接地。

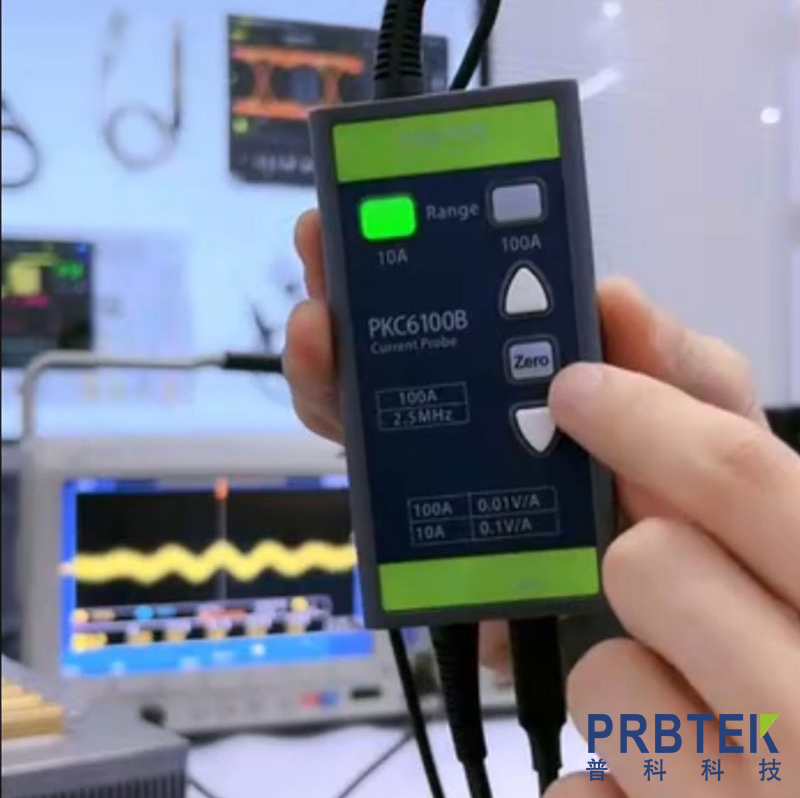

　　電流探頭：這些探頭測量電流波形。有兩種類型——不會破壞電路的鉗位型或與電路串聯的類型。

　　我可以將任何探頭與任何示波器一起使用嗎?

　　即使許多探頭和示波器使用標準連接器，也不能保證兼容性。驗證至關重要：

　　帶寬兼容性：探頭的帶寬應匹配或超過示波器的帶寬。

　　?連接器類型：確保探頭的連接器與示波器輸入匹配。

　　電壓和電流額定值：確認探頭可以處理示波器的輸入范圍。

　　您應該參考特定的示波器和探頭手冊，了解詳細的操作和維護指南，這對于有效和準確的測量至關重要。

　　如何使用示波器探頭?

　　1.連接探頭：您必須將探頭的連接器連接到示波器通道輸入端，并將探頭尖端連接到您要測量的電路中的點。

　　2.補償探頭：許多探頭都有補償調整。您必須將探頭連接到示波器的校準信號并調整補償，直到顯示的波形正確。

　　3.設置示波器：您必須調整示波器設置(例如時基、垂直刻度)才能正確顯示信號。

　　4.測量：您可以使用示波器的測量功能分析信號。

　　如何維護我的示波器探頭?

　　定期校準：定期校準探頭以保持準確性。

　　正確操作：不要急劇彎曲電纜;小心處理探頭尖端以防止損壞。

　　清潔：您必須保持探頭尖端清潔，以便使用探頭制造商推薦的適當清潔溶液進行準確測量。

　　儲存：當您不使用探頭時，請安全儲存以避免物理損壞或暴露在極端條件下。

　　以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、電源紋波探頭、柔性電流探頭、近場探頭、邏輯探頭、功率探頭和光探頭等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn
