案例分享：羅氏線圈在高頻感應加熱設備中的應用

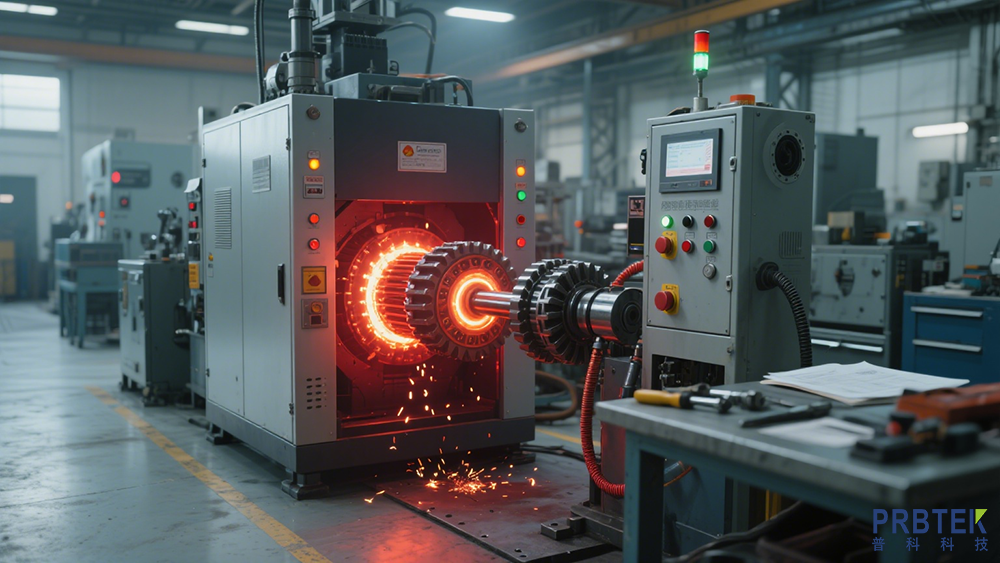

在精密機械加工車間里，高頻感應加熱設備正忙著對汽車變速箱齒輪進行淬火處理。這種直徑 80mm 的 20CrMnTi 合金齒輪，需要在 850℃±5℃的溫度區間保持 30 秒，才能獲得符合要求的表面硬度（58-62HRC）。但設備運行時，加熱線圈的電流波動會直接影響溫度穩定性—— 這正是某汽車零部件廠商曾面臨的棘手問題。

高頻感應加熱的測量痛點

該廠商使用的 150kW 高頻感應加熱設備，工作頻率穩定在 35kHz，但加熱電流常出現 5%-8% 的瞬時波動。傳統電磁式電流互感器在測量時，不僅存在 1.2% 的固有誤差，還會因高頻磁場干擾產生額外 0.8% 的偏差，導致溫控系統接收的反饋信號失真。

最直接的后果是：齒輪淬火后硬度標準差達到 3.5HRC，超出客戶要求的 2HRC 上限，每月產生約 300 件不合格品，返工成本高達數10萬元。更麻煩的是，互感器的磁飽和特性無法捕捉設備啟動時的 10kA 沖擊電流，多次因過流保護誤觸發導致生產線停機。

PK-CWT/30 羅氏線圈的解決方案

技術團隊之前曾使用過PEM的羅氏線圈產品，但是目前該品的貨期長達8-12周，難以滿足客戶迫切的測試需求。最后在我們銷售人員的推薦下，試用了我們新發布的PK-CWT系列羅氏線圈，經過測試對比，最終選用普科科技 PK-CWT/30 羅氏線圈替代傳統互感器。這款線圈的 0.1Hz-16MHz 帶寬完美覆蓋設備的 35kHz 工作頻率，12kA 額定電流和 40kA 峰值耐受能力，既能精準測量穩定工作時的 6-8kA 電流，又能完整捕捉啟動沖擊電流。

在實際安裝中，線圈采用開口式結構，無需拆卸設備電纜即可完成安裝，整個更換過程僅用 45 分鐘。其特殊的雙絞線屏蔽設計，將周圍電磁干擾導致的測量誤差控制在 0.3% 以內，配合專用積分器輸出的 1mV/A 標準信號，直接接入原有溫控系統實現無縫對接。

應用后的實際改善效果

啟用新測量方案的第一個月，生產數據就出現明顯變化：

1.電流測量誤差從 2% 降至 0.5% 以內，齒輪淬火溫度波動范圍縮小到 ±3℃；

2.硬度標準差降至 1.8HRC，不合格品數量減少至每月 42 件，返工成本降低 85%；

3.沖擊電流捕捉準確率提升至 90%，過流保護誤觸發次數從每月 12 次降至 2 次；

4.設備調試時間縮短 40%，技術員無需反復校準電流參數。

在后續的軸承內圈加熱工序（工作頻率 28kHz）中，該線圈同樣表現穩定。其 0.5%/ms 的衰減特性，能夠精準記錄加熱階段 0.8 秒內的電流爬升曲線，為工藝人員優化加熱功率曲線提供了可靠數據支持。

工業場景的適配價值

對于高頻感應加熱這類對電流動態特性敏感的應用場景，PK-CWT/30 羅氏線圈的優勢尤為突出：

1.非接觸測量避免了傳統互感器的負載效應，不會影響原電路特性；

2.16MHz 高頻響應能力可覆蓋絕大多數工業感應加熱設備的工作頻段；

3.1% 的典型精度完全滿足 ISO 9001 對過程參數測量的要求。

目前，該廠商已在 6 條生產線上全面部署 PK-CWT 系列羅氏線圈，年節約質量成本超 100 萬元。這也印證了在高頻、大電流、強干擾的工業環境中，選擇合適的電流測量工具對生產效益的提升作用。
