知用CYBERTEK近場探頭EM5030E的特征及其應用

　　EM5030/EM5030LF 系列探頭組包含了 7 個專門用來測試磁場(H)探頭，它有效地屏蔽了電場干擾(E)，主要用于電磁兼容整改時定位干擾源的近場探頭。EM5030 的頻率范圍是 30MHz-3GHz，共4 種探頭形狀;EM5030LF 的頻率范圍是 9kHz-50MHz，共 3 種探頭形狀。

　　探頭通過 50? 的電纜直接與頻譜儀或者示波器連接。當產品的輻射或傳導干擾超過標準時，可用近場探頭來尋找產品中哪個元件或電路產生了該頻率的干擾，能夠檢測模塊之間的耦合通道以及評估系統內信號切換速率、RF 電壓等。當干擾信號比較弱時，可以配合EM5020A(20dB 增益)或者EM5020B(30dB增益)前置射頻射頻放大器可以提高系統測試靈敏度。

　　應用：

　　EMI 輻射干擾源定位

　　電磁場強度檢測

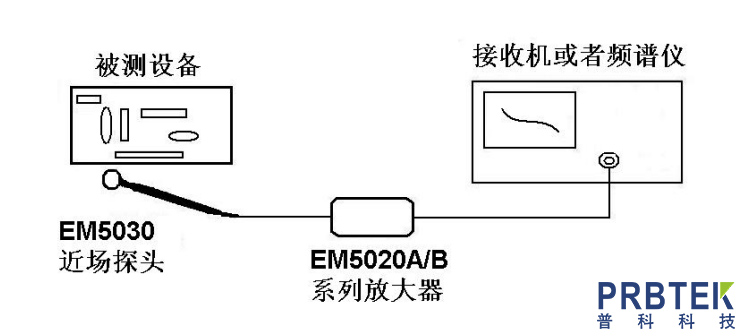

　　使用示意圖：
