差分探頭畸變指標（過沖）對實測開關電源MOS管DS極電壓的影響

　　上面我們講解過畸變這個指標，差分探頭的輸入線很長，容易產生振蕩，產生過沖，所以這個指標在設計時也非常關鍵，不同廠家這個指標可能相差很遠，造成測量時誤差很大!測量MOS管的DS極間電壓可能相差幾十V以上，下面我們將實例分析，我們以CYBERTEK公司的DP6130A和P5200做實例對比!先測標準的1MHz方波信號，看輸出波形：

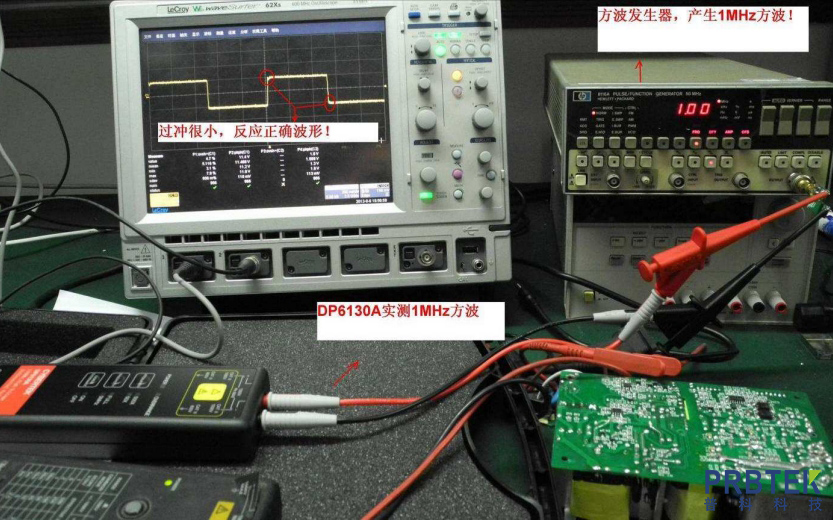

　　圖1 DP6130A實測1MHz方波波形系統

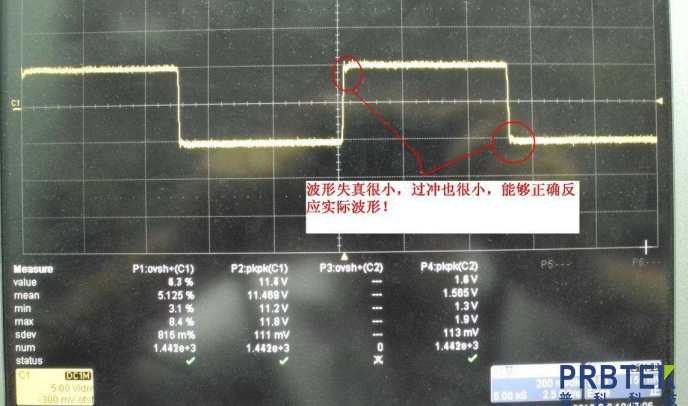

　　圖2 1MHz方波波形 過沖很小

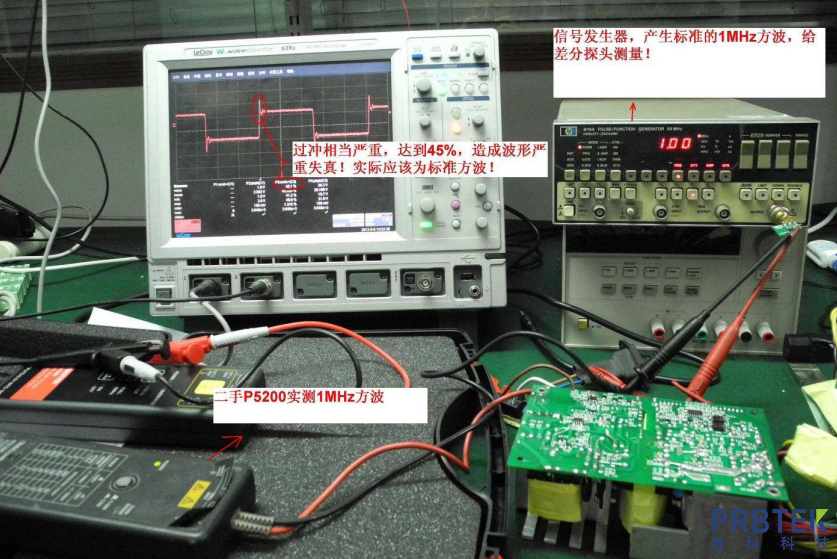

　　圖3 P5200實測1MHz方波波形系統，過沖相當嚴重!

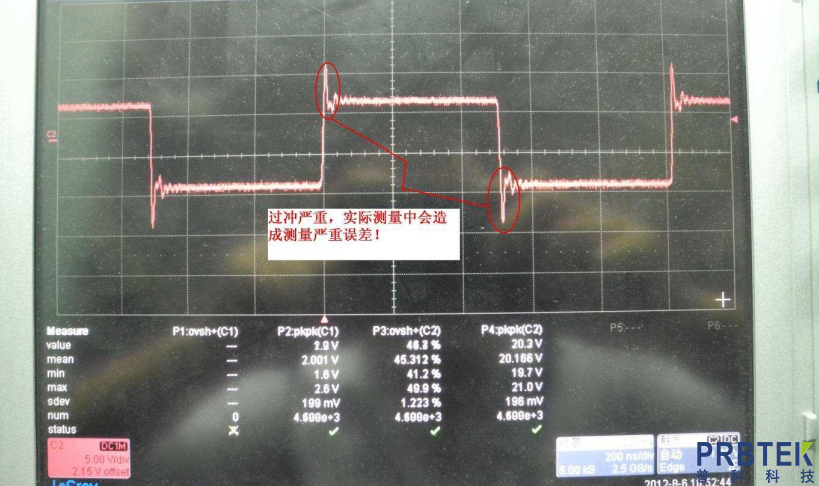

　　圖4 P5200實測1MHz方波 看到過沖達到45%左右

　　現在我們來看實際測量開關電源MOS管DS極間波形：

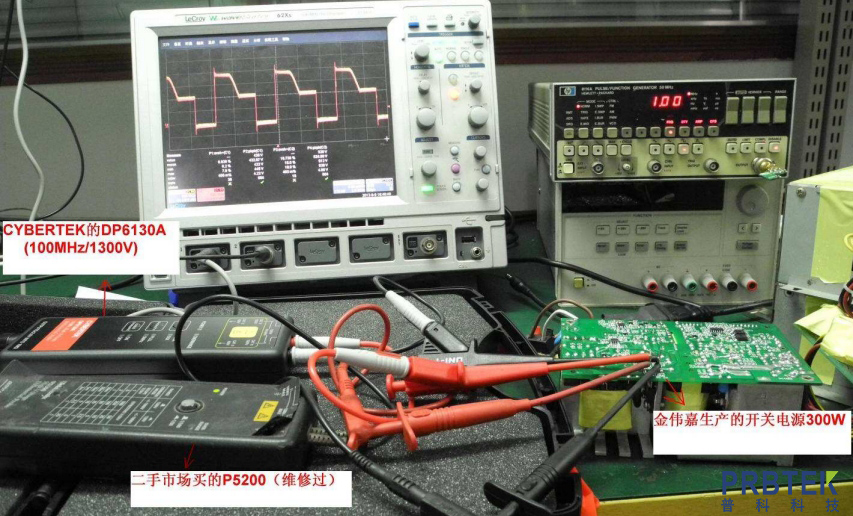

　　圖5 差分探頭實測波形對比系統

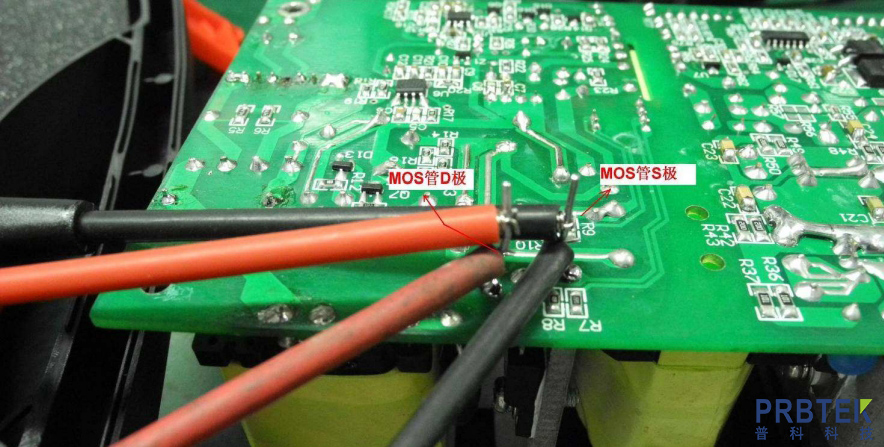

　　圖6 測試點特寫

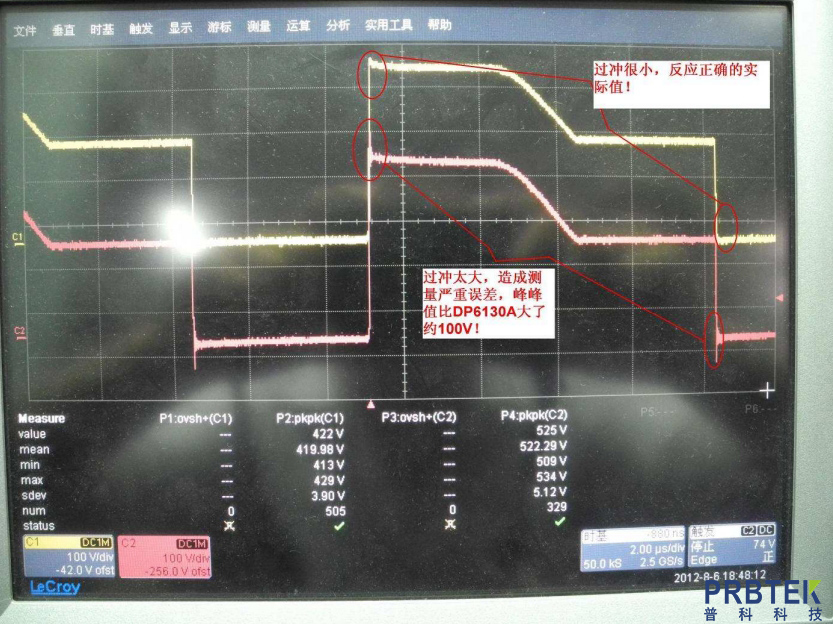

　　圖7 實測波形，黃線為DP6130A，紅線為P5200

　　從上面波形可以看到，實測值相差103V，P5200過沖相當嚴重，這在測試1MHz方波時得到了驗證，說明了畸變(過沖)指標對測量的重要性!當然并不是說測到的值越小越好，如果探頭的帶寬不滿足要求，測量值自然偏小，有些尖峰捕捉不大，DP6130A帶寬高達100MHz，在開關電源領域里基本滿足要求。
