差分探頭的使用技巧

　　一，差分探頭輸入線雙絞

　　不知你是否發現，在測量時，可以看到很多差分探頭輸入線是雙絞起來，這是什么原因呢。大家都知道，差分輸入線很長，就像兩根天線一樣，會吸收各種干擾，實驗證明，雙絞線可以提供探頭的CMRR指標，提高抗干擾能力，特別是測量小信號時非常重要，當然雙絞線的使用會降低探頭的帶寬指標，不過影響不大。以下圖1將證明雙絞線的作用：

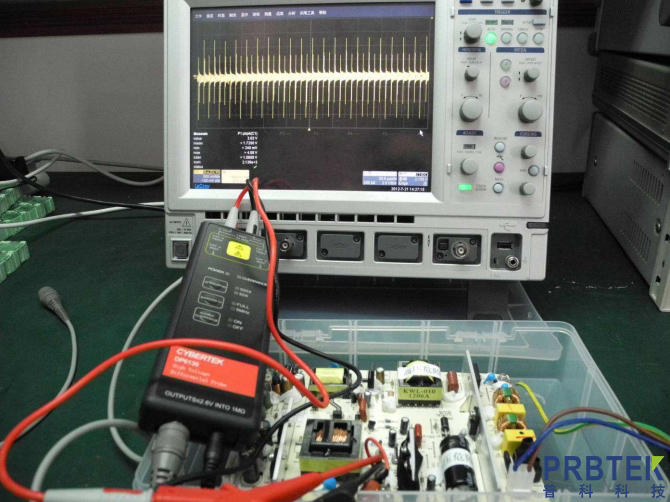

　　圖1 差分輸入線未雙絞時，CMRR 指標下降，且容易受到干擾

　　以上圖片是差分輸入線未雙絞時的輸出，可以看到共模信號輸出明顯偏大，為 3.02V，比雙絞時輸出 2.64V 大了不小。所以建議在測量小信號時，差分輸入線雙絞， 差分輸入線雙絞，提高 CMRR 能力。

　　二，差分探頭測量時避免手等接觸差分輸入線

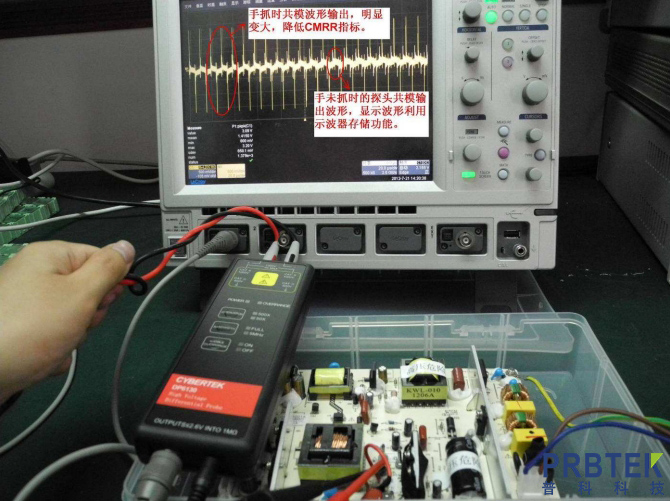

　　下圖2是用手接觸差分輸入線的影響

　　圖2手抓差分輸入線時，會影響探頭的共模能力

　　由以上實驗證明，在差分探頭測量時，特別是在測量小信號時，盡量避免外界的干擾。

　　差分探頭總結如下： 差分探頭總結如下：差分探頭是目前開關電源中最常用的工具之一 ，滿足浮地測量要求和隔離的需要;測量大信號時，只要探頭的畸變能力做的好，一般不會存在問題;測量小信號時，選用CMRR能力做得好的廠家，同時注意測量方法，比如雙絞線方法，能夠提供測量的準確性，CYBERTEK 生產的DP6000系列探頭基本滿足各種場合下的測量需求。

　　示波器浮地測量總結如下： 示波器浮地測量的優越性在于測量小信號，當然測量方法也非常重要，特別是對地線的長度要求，地線越短越好，否則測量的結果失真也很嚴重;浮地測量的最大缺點是示波器帶電，存在嚴重的安全隱患 存在嚴重的安全隱患，而且無法滿足雙通道同時測量的實際需求。
