泰克TEKTRONIX高壓探頭TPP0850的使用方法

　　泰克TPP0850探頭是一款具有50X衰減的高阻抗探頭，專為與Tektronix DPO/MSO4000B和DPO/MSO5000系列地參考示波器配合使用而設計。

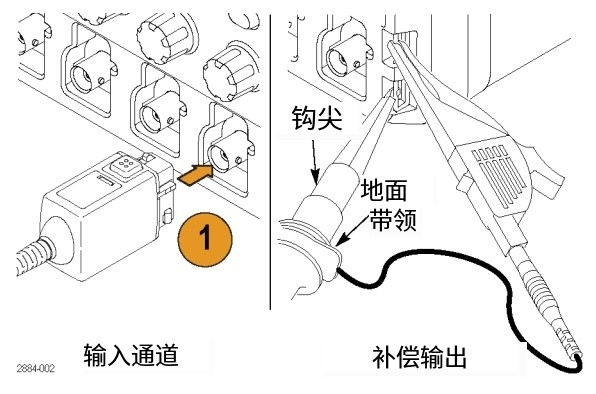

　　如下圖所示連接探頭

　　補償探頭(初次使用所需)：

　　第一次將探頭連接到示波器后，或?qū)⑻筋^移動到同一示波器上的另一個通道后，必須對探頭進行補償

　　1.將探頭連接到示波器通道

　　2.在MSO/DPO5000儀器上

　　a.將探頭連接到示波器前面板上的探頭補償輸出端子

　　b.選擇垂直>探頭校準

　　c.選擇連接探頭的通道的通道號選項卡。

　　d.在校準部分中，單擊校準探頭

　　關于MSO/DPO4000B說明:

　　a.按下連接探頭的通道的通道菜單前面板按鈕

　　b.按下“更多”按鈕，直到選擇“探頭設置”

　　c.按下校準探頭按鈕并按照屏幕上的說明操作。

　　如果探針補償失敗，驗證示波器上探針補償連接處的信號和接地連接是否牢固，以及探針頭和尖端是否牢固。
