泰克TEKTRONIX電流探頭TCP202A的功率測量偏斜和校準夾具說明

　　連接探針：

　　下面的圖表顯示了如何將探頭尖端連接到夾具上。參考夾具上的接地符號來確定正確的極性。

　　警告:為避免人身傷害，在將探頭尖“端連接到夾具上的方針時要小心。方針的兩端是鋒利的。

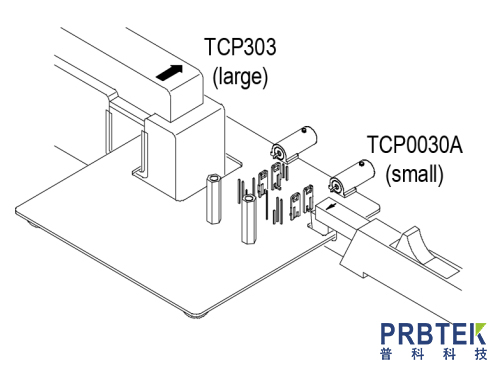

　　如圖所示，將電流探頭連接在電流回路周圍。確保電流探頭和夾具上的極性箭頭對齊，并確保電流探頭滑塊閉合并鎖定。

　　使用夾具:

　　執行以下步驟來使用夾具為了達到最佳效果，在執行這些功能之前，先將設備預熱20分鐘

　　優化增益和偏移精度(并不是所有的示波器都支持此功能)

　　1.根據探頭類型，將夾具的A端口或B端口連接到儀器。

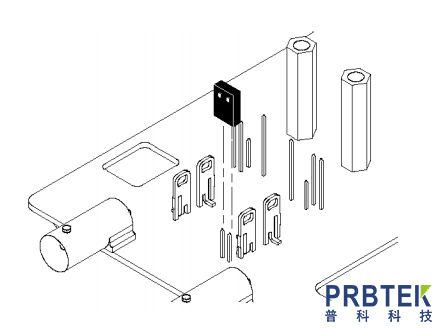

　　2.如果你在優化B端口電壓探頭的增益和偏移精度，記得去掉夾具上兩個針腳上的小跳線。

　　3.按照連接探頭中所述將探頭連接到夾具。

　　4.啟動校準探針程序。

　　5.當例行程序完成后，拆除連接并更換夾具上兩個引腳上的小跳線。保持跳線安裝為所有其他功能。

　　補償探頭定時(去歪斜)

　　1.根據探頭類型，將夾具的A端口或B端口連接到儀器

　　2.將探頭連接到夾具

　　3.顯示所有要進行傾斜的頻道。

　　4.按下儀表前面板上的AUTOSET按鈕。

　　5.調整每個通道的垂直刻度和位置，使信號重疊并在屏幕上居中(使用有源探頭時，可能需要調整偏移)。

　　6.調整水平位置，使觸發的上升沿位于屏幕中央。

　　7.調整水平縮放，使通道延遲的差異清晰可見。

　　8.再次調整水平位置，使第一個上升沿正好位于屏幕中央。最快的探測器連接到這個通道。(最快的探頭可能是電纜最短或帶寬最高的探頭。)

　　9.觸摸VERT按鈕或使用垂直菜單來顯示垂直控制窗口。

　　10.觸摸“探頭偏斜”按鈕以顯示“通道偏斜”控制窗口。

　　11.選擇一個較慢的通道。

　　注：如果可能的話，在與你計劃的信號測量相同的衰減器范圍(垂直刻度)內的信號幅度上執行下一個步驟。在歪斜完成后對垂直刻度的任何改變都可能引入新的衰減水平。(通?？梢月牭剿p器設置的變化)，因此信號路徑略有不同。這種不同的路徑可能會導致高達200ps的變化之間的定時精度通道。

　　12.調整該信道的去歪斜時間，使信號與最快信道的信號對齊。

　　13.對您要消除傾斜的每個附加通道重復步驟11和12。

　　14.移除連接。
