泰克TEKTRONIX高壓差分探頭TMDP0200的使用方法詳解

　　TMDP0200和P5202A是專為中電壓應用而設計的,其差數要求最高不超過。這些探針具有較低的衰減范圍,提供更好的信號噪聲比。

　　TMDP和TDP系列探測器配備了Tekvpi能夠在示波器和探針之間進行智能通信的接口。按下探測器菜單按鈕將啟動示波器顯示器上的探測器控制菜單,提供訪問所有相關探測器設置和控制。這些探測器是為了在Tekvpi上工作而設計的無需TPA-Bnc適配器的示波器。

　　使用方法：

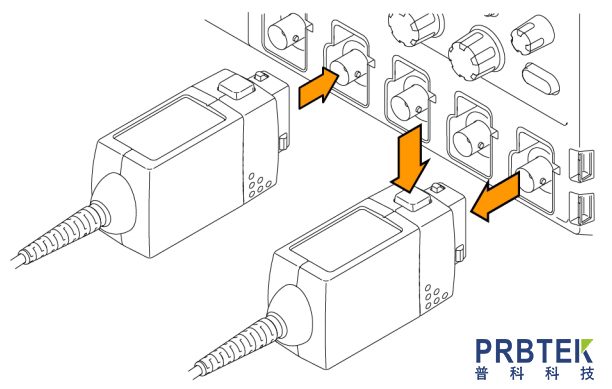

　　1.將探頭連接到示波器的輸入端。

　　·探頭主體上的所有LED都短暫點亮，然后指示上一個會話中的設置。

　　·探頭完成自檢時，探頭控制箱上的狀態指示燈呈琥珀色。

　　.狀態指示燈短暫熄滅，然后亮起綠色指示探頭準備使用。

　　2.調整示波器輸入的垂直偏移(或位置)。

　　3.選擇適當?shù)姆秶O(shè)置。例如，當使用THDP0200探頭時，為了在測量低于150Vp的信號時獲得更高的分辨率和更低的噪聲，將RANGE切換到150V。如果OVERRANGE指示燈亮或閃爍，則輸出信號可能不準確。使用1500V范圍設置代替。

　　警告:為避免觸電，在60VDC或30VACRys以上的電壓下工作時，應遵守適當?shù)陌踩A防措施。這些電壓水平會造成電擊危險。僅使用與您所使用的探頭一起指定的附件。在連接或斷開之前，請確保附件已完全配對。

　　警告:為避免觸電或火災，請確保測試引線處于良好狀態。輸入引線和擴展引線有一個護套磨損指示器，當鋼絲護套過度磨損時，該指示器將變得清晰可見。如果指示器的磨損是可見的，不要使用探頭。如需維修或更換，請聯系泰克服務部門。

　　警告:為避免觸電或火災，請將探頭體和探頭的輸出電纜遠離被測電路。探頭主體和輸出電纜不應與被測電路接觸。

　　4.使用探頭附件將探頭輸入連接到要測量的電路點。

　　調整程序

　　警告:這些程序要求對探針的輸入施加高電壓。只有合格的人員才能進行電壓等級超過30 V.ms的任何測試。應遵守和遵守所有有關升高電壓測量的安全規則和指導方針。

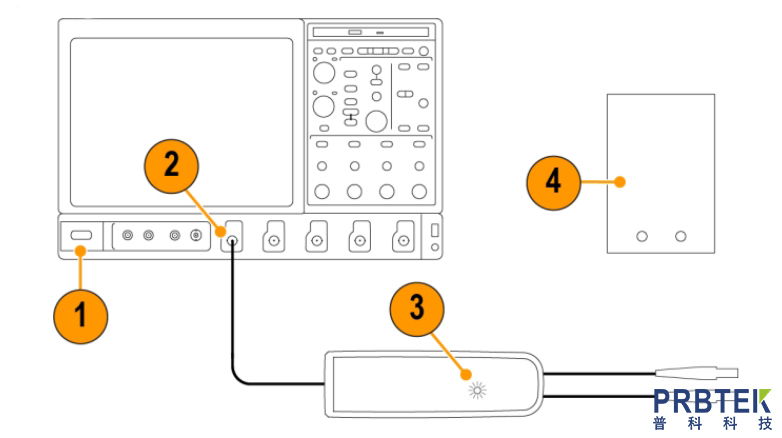

　　測試設置：

　　1.打開示波器。

　　2.將探頭連接到示波器的任何通道上。

　　3.確認探頭上的LED指示燈亮。

　　4.打開剩余的測試設備，讓探頭和設備預熱20分鐘。
