泰克TEKTRONIX交直流電流探頭TCP0150的安裝及使用方法

　　主要特點：

　　您可以使用TCP0150電流探頭進行從直流到20MHz的精確測量。探頭將成熟的霍爾效應技術與泰克TekVPl示波器接口相結合。主要功能包括:

　　>20 MHz帶寬<17.5毫微秒上升時間

　　交流/直流測量能力

　　500A峰值脈沖電流(PW<30us)

　　25A和150A范圍設置

　　5 mA靈敏度(在支持1mV/div設置的Tek VP 1示波器上)

　　1%直流精度(典型值)

　　一鍵消磁/自動調零

　　通過示波器菜單或通過示波器遠程控制探頭

　　主機儀器上的直接刻度和單位讀數

　　交流耦合(取決于示波器)

　　安裝方法：

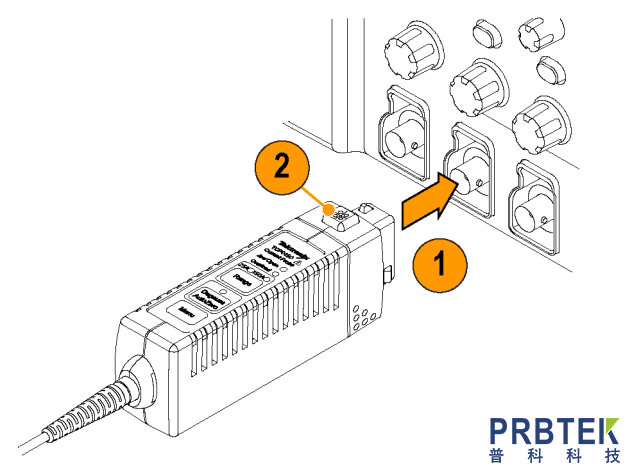

　　1.將探頭滑入TekVPI插座當探頭完全接合時，探頭卡入。

　　當探頭連接時，主機從探頭讀取信息并識別設備。所有探頭指示燈都短暫亮起，以便進行快速目視檢查

　　2.要斷開連接，請按下閂鎖按鈕并將探頭從儀器上拉開。

　　注:您的TekVPII儀器可能需要固件升級以支持探頭的全部功能。

　　注意:為了防止補償盒過熱，在連接到示波器時，確保所有通風口暢通無阻。

　　使用探頭方法：

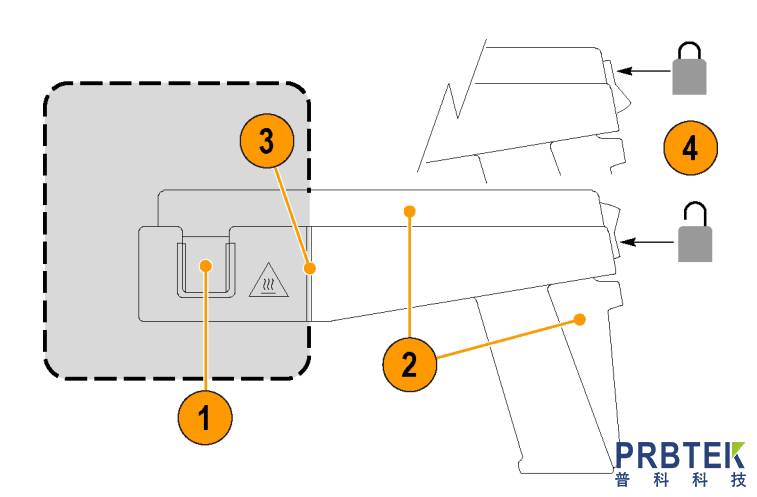

　　1.U形電流傳感芯(鉗口)位于探頭前部

　　注意為防止火災風險，請勿將電流探頭與帶電的、未絕緣的導體連接或斷開。核心沒有絕緣。測試非絕緣電路時，在連接或斷開探頭之前先斷開電源。

　　2.探頭后部的觸發器打開和關閉鉗口和被測導體上方的滑動桿。

　　3.當連接到帶電電路時，保持你的手在觸覺屏障的后面(遠離陰影區域)。

　　警告為防止觸電危險，請將雙手放在標明安全通道的觸摸屏后面。

　　4.向上按鎖定開關以鎖定滑座，向下按以解鎖滑座。

　　探頭消磁：

　　1.探頭被主機儀器識別后:

　　屏幕顯示提示您消磁探頭

　　探頭上的多色消磁/自動歸零狀態LED閃爍紅色

　　注：直流增益和偏移不能保證當這個LED閃爍紅色。

　　2.鉗口中沒有導體，鎖緊探針滑座。

　　3.按探頭上或主機樂器上的消磁窗口中的消磁/自動零點按鈕。

　　4.多色消磁/自動歸零狀態LED發出綠色光，表示消磁程序運行成功，探頭處于正常操作模式
