泰克TEKTRONIX交流微小電流探頭CT1的安裝使用方法

　　CT-1和CT-2是高頻雙向電流探頭。CT-1是1GHz電流探頭，CT-2是200 MHz電流探頭。每個電流探頭都配有P6041探頭電纜，允許您直接連接到示波器進行測量。

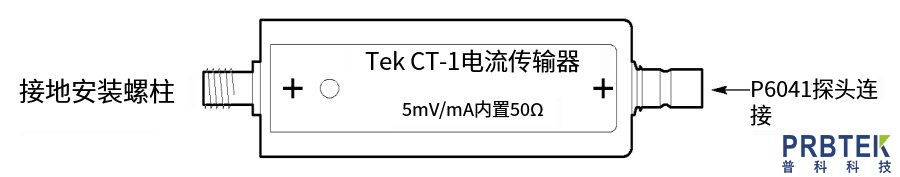

　　安裝CT-1或CT-2

　　CT-1或CT-2變壓器可以安裝在機箱或電路板上，以測量晶體管、二極管或其他組件中的電流?？梢允褂萌我鈹?shù)量的變壓器。

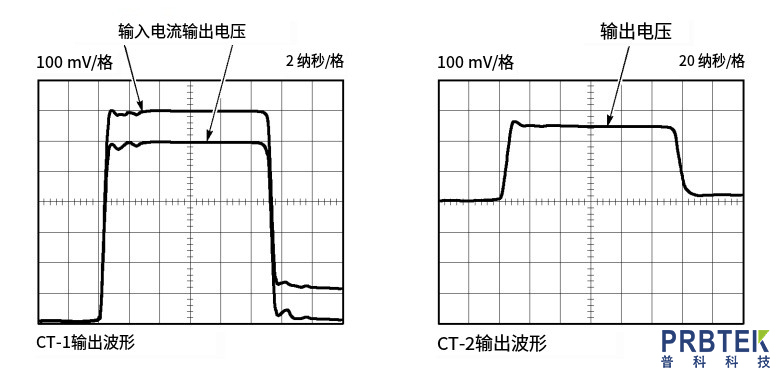

　　觀察CT-1或CT-2變壓器的輸出時，確保其端接在50Ω。如果電流不超過50Ω，則使用合適的端子(請參閱可更換配件列表中的推薦配件)。下圖顯示了CT-1的輸出與250ps快升脈沖發生器的輸入脈沖和CT-2的輸出的比較。如100MHz示波器系統所見。

　　如果CT-1或CT-2被連接到正(+)標簽面朝向信號源，則輸入電流和輸出電壓同相。這是首選連接。對于上升時間慢于1納秒的脈沖，CT-1或CT-2可以連接在任一極性。

　　信號線上的電壓必須限制在30VAC或42Vpk。額定電壓適用于絕緣和非絕緣導體。

　　注入電流信號

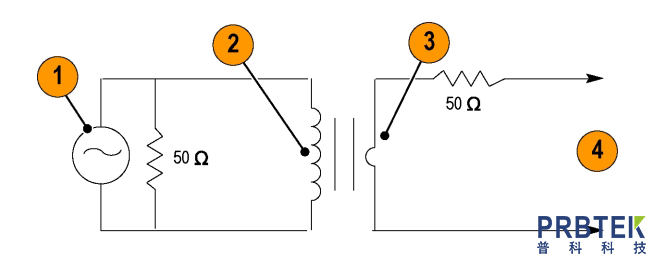

　　當將交流電流注入單個導體時，電流探頭作為變壓器的初級繞組，導體作為次級繞組。

　　1.信號發生器

　　2.電流探針初級

　　3.被測電路(次級)

　　4.對被測電路
