泰克TEKTRONIX電流探頭TCP202的測試使用方法

　　TCP202電流探頭是一款50MHz電流探頭，適用于帶有TekProbe接口的泰克示波器。該探頭可以測量多達15A(直流+峰值交流)。

　　TCP202電流探頭使用發法:

　　1.將輸入通道設置為零參考點。

　　2.將探頭的輸出連接到示波器或其他測量?jī)x器的TekProbe接口。測量?jī)x器輸入必須有一個接地參考。

　　如果你的電話和數據系統示波器不顯示安培/分，將伏特/分解釋為安培/分。

　　如果您使用的是1103TekProbe電源，則必須將示波器輸入耦合設置為直流，輸入阻抗設置為50Q。例如，將100mV/分部解釋為1A/分部

　　3.當探頭鉗口為空時，推動探頭上的滑塊，直到其鎖定在關閉位置。

　　4.按下消磁按鈕。

　　5.按以下步驟平衡探頭:

　　a.將示波器垂直刻度設置為10mA/分

　　b.打開和關閉探針鉗口。

　　c.調整BALANCE指輪，直到顯示的信號為零。

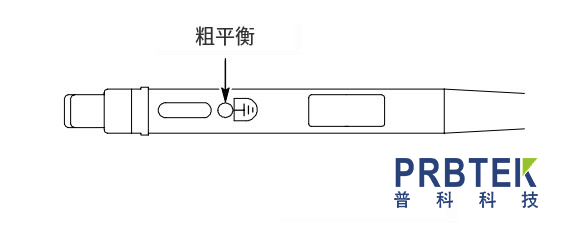

　　6.如果您不能按步驟5c中所述將顯示器歸零，請使用粗略平衡調整(下圖)將指輪的范圍居中。

　　圖:粗平衡調整

　　補償探頭

　　對于某些電話和數據系統示波器，您可以使用可選校準器補償探頭以獲得最大精度。只有在將探頭輸出端連接到示波器輸入端時，示波器顯示AS符號時，才執行此步驟。

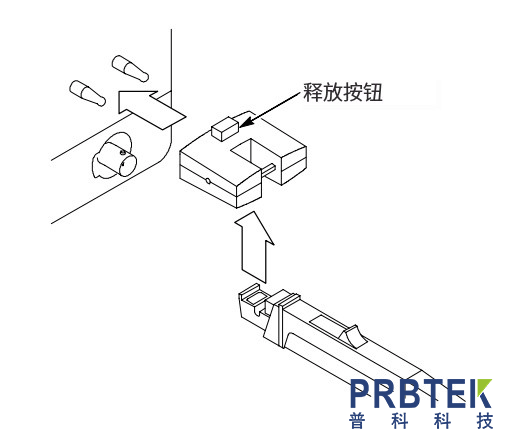

　　1.要連接校準器，請按下釋放按鈕(如下圖)，將校準器連接到示波器的探頭補償輸出。

　　圖:連接校準器

　　2.關閉探頭鉗口并將其鎖定在校準器環上方。

　　3.調整示波器顯示信號。

　　4.按垂直菜單-校準探頭OK補償增益。

　　如果探頭通過補償例行程序，探頭是精確到1%，從50毫安到5A和+2%從5A到15A。

　　如果探頭在補償程序中失敗，請參考探頭直流精度檢查程序和內部增益調整程序。

　　每當您將當前探測移動到另一個輸入時，請重復此過程。
