泰克/TEKTRONIX交直流探頭A622的操作使用方法

　　操作基礎：

　　在使用探針之前，必須安裝電池。

　　警告:如果將探頭夾在電壓大于600VAC的電路上，可能會導致人身傷害或探頭損壞。不要將探頭夾在電壓較高的電路上。在夾緊被測電路之前，一定要將探頭連接到儀器上。

　　1.將探頭BNC接頭連接到操作系統示波器輸入端。從設置示波器COPE通道垂直耦合到直流伏特和垂直偏轉為0.1V/div開始。

　　2.將OFF/量程開關移到10mV/A或100mV/打開探頭電源的位置。

　　A622電流探頭具有綠色LED電源/電池指示燈。如果LED燈不亮，請更換電池。

　　3.使用ZERO調整來歸零或偏移探頭輸出。

　　4.打開鉗口并夾緊導體，將探頭連接到電路。

　　附注:夾在“熱”線和中性線周圍可能會給你一個零讀數。

　　(記住在將探頭與儀表或儀器斷開連接之前，先將探頭從導體上松開)

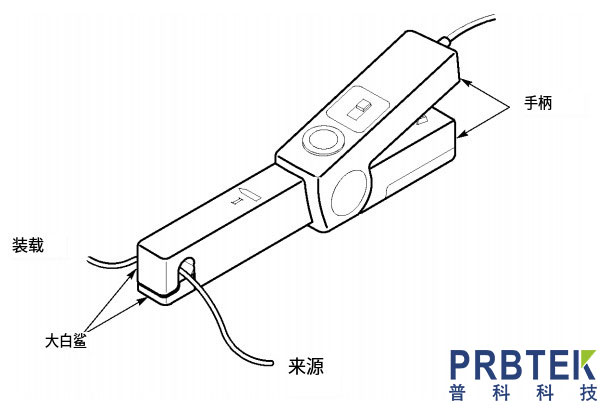

　　圖:連接A622電流探頭

　　5.根據需要調整探頭和通道，以獲得清晰的信號視圖。將通道設置為直流伏特以同時查看交流電流和直流電流;將通道設置為AC只查看交流電流。

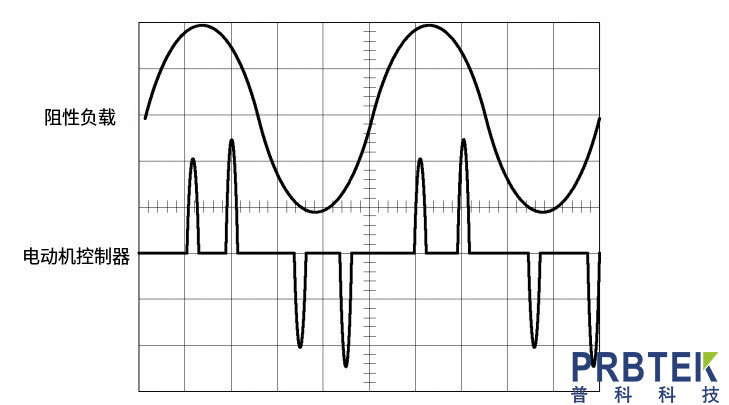

　　某些設備的電流看起來與其他設備的電流大不相同。雖然均方根電流可能很低，但瞬時峰值可能很高。下圖顯示了電阻性負載和電機控制器所吸取的線電流之間的差異。

　　圖:典型電流波形

　　如果您將A622電流探頭與萬用表一起使用，請將探頭與推薦的BNC-to-banana適配器連接。將黑色引線連接到儀表COM，將紅色引線連接到VQ輸入。

　　要只測量交流電流，請將儀表設置為測量交流電壓。

　　若要測量直流電流，請將儀表設置為測量直流伏特。注意探針上的當前約定箭頭，以獲得正確的極性讀數。

　　為了提高A622電流探頭的測量靈敏度，將被測導線的附加線圈穿過鉗口。A622電流探針的靈敏度乘以嘴中的環數。例如:10毫伏/一個X4匝=40 毫安。

　　注意事項:為防止損壞探頭，請勿強行關閉鉗口。如果你不能關閉圍繞導體的鉗口。減少你要測量的導體數量，或者如果可能的話，在較小的導體上進行測量。
