泰克/TEKTRONIX單端無源探頭TPP0201的產品特點及其使用方法

　　特性和優點

　　10X 衰減

　　200 MHz 帶寬

　　長 1.3 米

　　UL61010-031;2007，CAN/CSA C22.2 No. 61010-031-07，IEC61010-031;IEC 61010-031/A1:2008

　　應用

　　相對低頻測量

　　低頻計算機和電信測量

　　電源

　　低頻放大器

　　TPP0200、TPP0201 無源電壓探頭

　　TPP0200 和 TPP0201 探頭是輸入電阻為 10 M? 的 200 MHz、10X 無源電壓探頭。這些探頭用于帶有 1 MΩ/13 pF (TPP0200) 和 1 MΩ/20 pF (TPP0201) 輸入的 BNC 示波器。

　　將探頭連接到示波器：

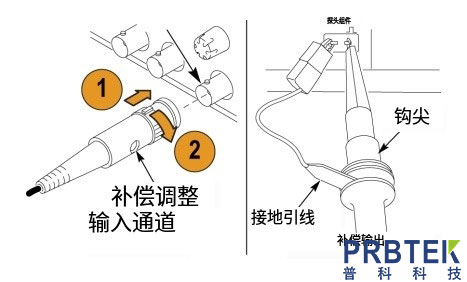

　　連接探頭，如下圖所示。

　　補償探頭

　　由于示波器輸入特性的變化，在將探頭從一個示波器通道移動到另一個通道后，可能需要調整探頭的低頻補償。

　　如果以1ms/division顯示的1kHz校準方波在前緣和后緣之間顯示顯著差異，請執行以下步驟以?xún)?yōu)化低頻補償:

　　1.將探頭連接到您計劃用于測量的示波器通道。

　　2.將探頭連接到示波器前面板上的探頭補償輸出端子。

　　警告為了避免觸電，只連接到示波器上的探頭補償信號時，使此調整。

　　3.按AUTOSET或調整示波器以顯示穩定的波形。

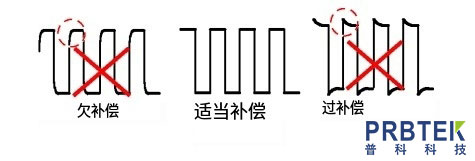

　　4.調整探針中的微調器，直到您在顯示屏上看到一個完美的平頂方波。(見插圖)

　　警告為避免觸電，補償調整時只能使用絕緣調整工具。
