泰克TEKTRONIX高壓差分探頭TDP0500的產品特點及其使用步驟

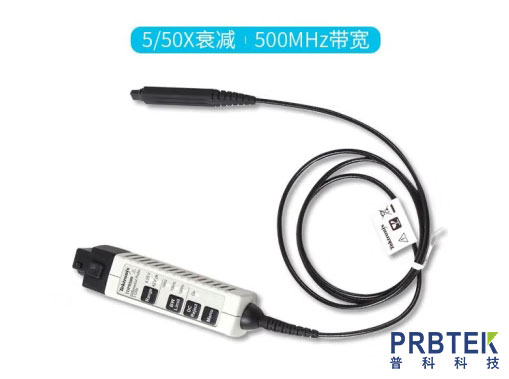

　　主要特點：

　　TDP0500和TDP1000高壓差動探針使您能夠使用具有新的TektronixTekVPI示波器接口的示波器，從DC到500 MHz(TDP 0500)或1 GHz(TDP1000)進行精確的差分測量。主要功能包括:

　　直流至500 MHz帶寬(TDP0500)或1 GHz (TDP1000)

　　可選擇±42V或±4.25V(直流+峰值交流)差分輸入電壓范圍

　　士42V直流偏置范圍

　　100 Hz、10 kHz、1MHz和全帶寬限制濾波器

　　電阻1μΩ差異

　　<1pF差分輸入電容

　　>18dBCMRR@250兆赫(42伏范圍)

　　在示波器顯示屏上提供自動單位縮放功能

　　大信號性能驗證能力

　　操作使用步驟：

　　1.Tum上的Tek VPL示波器。

　　2.將TekVPI校準夾具連接到示波器。

　　3.將SMAM到BNCF適配器連接到TekVP1校準夾具的SMA輸出。

　　4.將精密端接連接到SMAM到BNCF適配器的BNC端。

　　5.將BNC電纜的一端連接到精密端接。

　　6.將BNC電纜的另一端連接到BNC到雙香蕉適配器。

　　7.將BNC到雙香蕉適配器連接到DMM輸入。附注:該數字多用表用于測量探頭輸出電壓。

　　8.將探頭連接到TekVPI校準夾具，并驗證探頭上的其中一個量程指示燈亮起。

　　9.將Y引線適配器連接到探頭。觀察正確的極性:紅色到(+)，黑色到(-)。

　　10.將MicroCKT測試尖端連接到Y(jié)引線適配器。

　　11.設置垂直偏移為0V。(除非另有指示，否則在執行每個測試之前，請檢查偏移是否設置為零。)

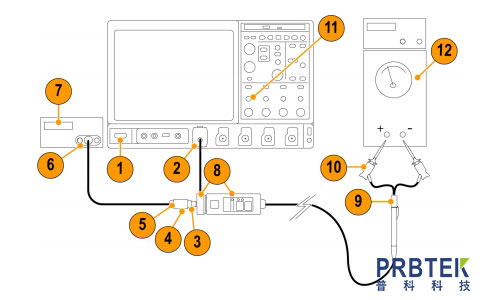

　　圖12:初步測試設置

　　12.Tum上表所列的其余測試設備。

　　13.讓探頭和測試設備在20℃至30℃的環境溫度下預熱20分鐘。

　　14.復印測試記錄，并用于記錄測試結果。

　　按順序執行驗證程序。
