泰克TEKTRONIX交直流電流探頭TCP0020的安裝使用及其消磁方法

　　主要功能：

　　使用 TCP0020&TCP2020電流探頭精確測量從直流到50MHz的范圍。該探頭將公認的霍爾效應技術與Tektronix TekVPI示波器接口進行了組合。主要功能包括:

　　TCP0020 電流探頭

　　交流耦合(在支持交流耦合的TekVPI 示波器上)

　　10mA靈敏度(在支持1mV/div(毫伏/分度)設置的TekVPI示波器上)

　　100 A峰值脈沖電流(脈沖寬度<10 μs)

　　在主機儀器上的直接刻度和單位讀數

　　通過TekVPI示波器菜單進行探頭控制或通過該示波器進行遠程探頭控制

　　150V CAT II(裸線)、300V CAT II(絕緣電線)

　　安裝使用：

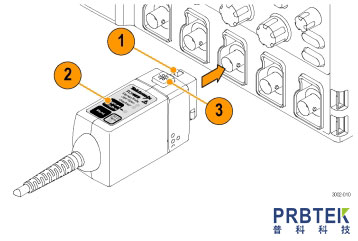

　　1.將 TCP0020 探頭滑入到示波器輸入端。完全嚙合時探頭會被卡住。所有探頭 LED 燈都是為了方便快速的直觀檢查，然后Degauss (消磁)LED 呈紅色閃爍，指示需要消磁。

　　50 QTerm (50Ω終端)LED 直到探頭感應到并根據主機衰減設置進行調整來執行消磁程序時才會呈綠色亮起。

　　2.對探頭進行消磁。

　　3.要斷開探頭的連接，請先按閉鎖按鈕，然后將探頭從儀器中拉出。

　　探頭消磁方法：

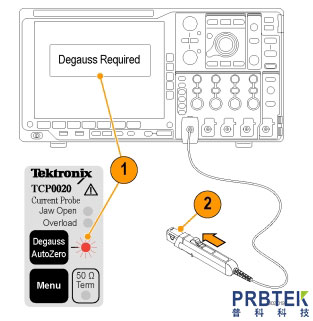

　　1.TCPO020 探頭連接到示波器后，Degauss/AutoZero(消磁/自動調零)狀態 LED 呈紅色閃爍，指示需要消磁。示波器屏幕顯示可能也會提示您對探頭進行消磁。

　　TCP2020 探頭不指示需要消磁，但您應始終在將電流探頭連接到示波器后對其進行消磁。

　　2.要對探頭進行消磁，首先請確認JaOpen (卡抓打開)LED 未亮起。如果已亮起，請向前推動探頭滑塊將卡爪鎖閉。

　　3.按探頭上或主機儀器上的Degauss(消磁)窗口內的Degauss(消磁)或Degauss/Autozero(消磁/自動

　　調零)按鈕。

　　運行消磁時，50QTerm (50Ω終端)LED 會在終端設置好以進行合適的電流測量時亮起或熄滅。

　　說明:當示波器的Degauss/AutoZero(消磁/自動調零)LED呈紅色閃爍時，不能保證出現直流增益和偏置錯誤。

　　4.TCP0020 探頭上的多色Degauss/Au-toZero(消磁/自動調零)狀態 LED呈綠色亮起時表示消磁程序成功運行，探頭處于正常操作模式下。
