TEKTRONIX泰克p5210a高壓差分探頭怎么連接儀器使用？

　　如何連接到儀器？

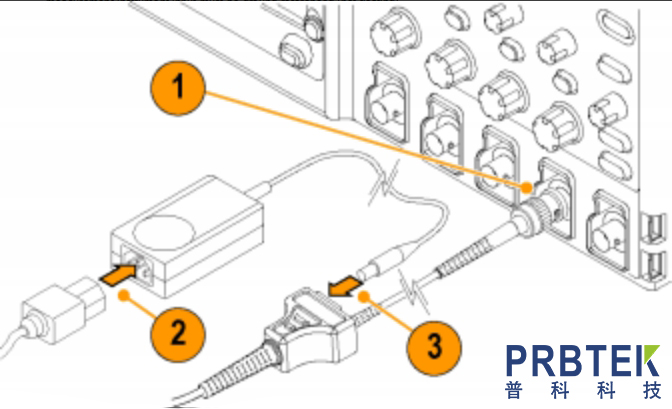

　　P5210A探頭需要外部交流適配器為內部電路供電。按以下步驟安裝P5210A探頭:

　　1.將探頭的輸出連接到示波器或其他測量儀器的BNC輸入。測量儀器的輸入必須以地為基準(而不是浮動)

　　2.將電源線連接到交流適配器。

　　3.將交流適配器的輸出連接到探頭輸出引線上的直流輸入插孔。探頭上的所有LED短暫亮起，以確認電源接通，然后指示前一個會話中的設置。

　　4.調整測量儀器輸入的垂直偏移量(或位置)。

　　5.選擇合適的范圍設置。例如，當使用P5210A探頭時，當測量低于130Vpk的信號時，為了獲得更高的分辨率和更少的噪聲，將衰減切換到50倍。如果指示燈或閃爍的超量程，輸出信號可能不準確。請使用500X設置。

　　如果你想讓示波器顯示實際的探頭電壓而不是標度值，你必須使示波器的衰減設置與探頭衰減設置相匹配。使用示波器上的屏幕探頭設置菜單;訪問方法根據示波器型號的不同而不同。

　　例如，在DPO/MS04000系列示波器上，按下前面板通道號按鈕，然后按下下邊框上的更多按鈕，直到探針設置突出顯示。示波器衰減設置顯示在探頭設置菜單中。通過轉動多功能旋鈕來改變衰減。

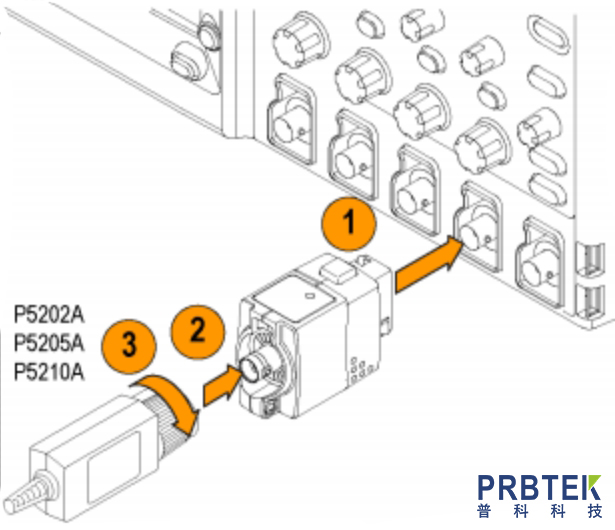

　　如何將P5202A、P5205A和P5210A探頭連接到具有VPI接口的示波器？

　　1.將TPA-BNC適配器連接到示波器。

　　2.將探頭連接到適配器的輸入端。

　　3.順時針旋轉探頭連接器以固定它。探頭上的所有LED短暫亮起，以確認電源接通，然后指示上一個會話中的設置。

　　4.調整示波器輸入的垂直偏移量(或位置)。

　　注不要試圖調整探頭補償盒中的偏移調整;它是出廠預置的，以優化電子調整的范圍。要進行偏移調整，請參考

　　程序。

　　5.選擇合適的范圍設置。例如，在使用P5202A探頭時，為了在測量低于64V的信號時獲得更高的分辨率和更小的噪聲，將衰減切換為20X，如果超量程指示燈亮或閃爍，則輸出信號可能不準確。改為使用200X范圍設置。

　　警告為避免觸電，在60 VDC或30 VAC RM以上電壓下工作時，應遵守適當?shù)陌踩胧＿@些電壓等級構成電擊危險。僅使用與您正在使用的探頭一起指定的附件。在連接或斷開連接之前，請確保配件完全匹配。

　　為避免觸電或火災，請確保測試引線處于良好狀態。輸入引線和擴展引線有一個護套磨損指示器，當電線護套過度磨損時，該指示器會變得可見。如果磨損指示器是可見的，不要使用探頭。

　　為避免觸電或火災，探頭的探頭體和輸出電纜應遠離被測電路。探頭體和輸出電纜不應與被測電路接觸。

　　6.使用合適的探頭附件，將探頭的輸入端連接到要測量的電路點。

　　7.使用后，與儀器斷開連接

　　警告：為避免電擊，在將探頭從儀器上斷開之前，請先將探頭輸入從電路上斷開。
