泰克電流探頭TCP404XL的消磁使用方法

　　消磁和自動平衡電流探頭

　　對探頭進行消磁，可消除探頭芯部的任何剩余磁化。這樣的剩余磁化強度會引起測量誤差。自動平衡可消除放大器電路中不需要的直流偏移。測頭消磁失敗是造成測量誤差的主要原因。消磁LED閃爍，直到你消磁探頭。

　　若要消磁探頭，請斷開探頭與測試電路的連接，或確保被測導體沒有電源，關閉并鎖定載玻片，然后按下放大器前面板上的放大器PROBEDEGAUSS AUTOBALANCE按鈕。為保持測量精度，請?jiān)谝韵旅糠N情況下對探頭進行消磁:

　　在您打開放大器，并允許20分鐘的預熱時間。

　　然后再將探頭連接到導體上。

　　當電流或熱過載條件發生時。

　　每當你連接一個新的探頭。

　　當你把探測器置于強大的外部磁場中時。

　　在正常使用期間周期性使用。

　　要對電流探頭進行消磁和自動平衡，請執行以下步驟:

　　1.驗證電流探頭是否連接到放大器

　　2.從被測導體上取下電流探頭。

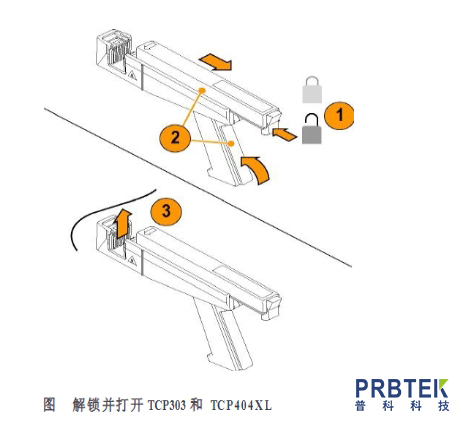

　　3.關閉探頭滑塊。(見下圖)

　　4.按下放大器探頭消磁自動平衡按鈕。

　　5.等待大約五秒鐘消磁程序完成。

　　當操作成功完成時，探測器消磁自動平衡LED會發出綠光。如果指示燈呈橙色閃爍，說明消磁操作仍在進行中。如果指示燈為紅色，則表示操作失敗，需要找到并修復故障原因。

　　注如果放大器沒有正確地連接到具有50Q輸入阻抗的示波器，消磁過程將失敗。

　　如果出現這種情況，放大器前面板上的50Q LED燈不終止。完成示波器調整和放大器消磁/自動平衡程序后，系統就可以測量電流了。

　　直流測量

　　要測量直流電流，首先對探頭進行消磁:

　　1.確認放大器和示波器輸入耦合設置為直流，輸入耦合設置為50Ω。

　　2.將探頭鎖緊，不讓導體通過。

　　3.調整示波器的接地參考，使跡線移動到所需的分劃線上。

　　4.按下放大器探頭消磁自動平衡按鈕。

　　THeNOTTERMINATEDINTO50ΩΩLED如果pedance是not50Ω2，lf是c

　　ase， make Cessary changes.(for example，使用a50Ω終端)

　　5.消磁/自動平衡程序完成后，使用放大器手動平衡控制調節接地參考(如有必要)。

　　警告電流探頭可用于測量非絕緣導線上的電流。然而，在連接或拆卸電流探頭時，必須將電路斷電。
