Tektronix泰克TPP0250無源探頭參數指標介紹

　　Tektronix泰克TPP0250 、TPP1000、TPP0500B、和TPP0502型號是泰克推出的高帶寬通用探頭，提供了這一產品系列之前從未使用的突破性技術規格。這些型號的探頭專門針對泰克 MDO3000、MDO4000、MSO/DPO5000 和 5 系列 MSO 系列示波器而設計，能夠提供高達 1 GHz 的模擬帶寬，容性負載低于 3.9 pF。

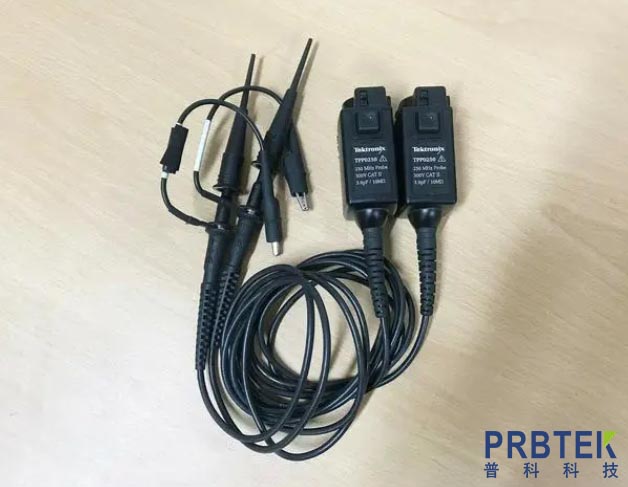

　　Tektronix TPP0250無源電壓探頭

　　主要特點

　　緊湊型探頭頭部，適合探測小型幾何電路元件

　　探頭主體較小，更容易觀察待測設備

　　剛性端部，保證了待測設備的連接性

　　小型 MMCX 可更換端部套筒，用于建立安全的免手持連接(僅限 TPP1000)

　　0.1 英寸(2.54 毫米)和 0.062 英寸(1.57 毫米)方針適配器連接到 MMCX 端部套筒，可輕松建立與方針頭以及 0402 組件之間的免手持連接(僅限 TPP1000)

　　可更換的探頭端部套筒

　　較大附件套件，具有多種連接能力

　　主要性能指標

　　1 GHz、500 MHz 和 250 MHz 探頭帶寬型號

　　<4 pF 輸入電容

　　10X 和 2X 衰減系數

　　300 V CAT II 輸入電壓

　　適用于 MDO3000、MDO4000B、MSO/DPO4000B 和 MSO/DPO5000B 系列示波器

　　連接能力

　　集成的示波器和探頭測量系統提供智能通信，可自動縮放和調整示波器顯示屏上的單位，以與探頭衰減匹配

　　內置交流補償優化了整個頻率范圍的信號路徑

　　準確的高速無源探測技術

　　這種極低的容性負載降低對電路的不利影響，能夠允許更長的接地引線。而且由于探頭的帶寬較寬，因此能夠查看對于高速應用極為重要的信號高頻分量。TPP1000、TPP0500B 和 TPP0250 無源電壓探頭具有所有通用探頭的優勢，比如高動態范圍、柔性連接選項以及耐用的機械設計，同時提供有源探頭的性能
